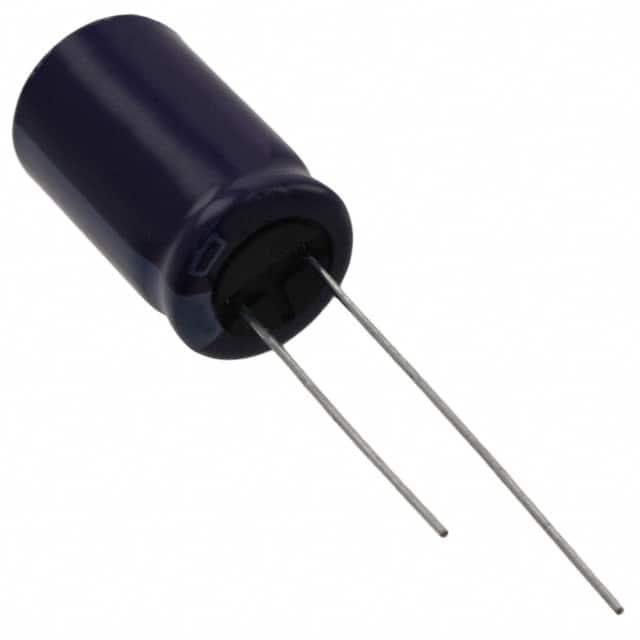

ELXZ100ELL222MK20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 2.2mF 10V ±20% 7000h@ 105°C 1.245A@ 120Hz,1.66A@ 100kHz 通孔安装 12.5mm*20mm*21.5mm
供应商型号: CSJ-ST50514516
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 ELXZ100ELL222MK20S

ELXZ100ELL222MK20S概述

    LXZ系列微型铝电解电容器技术手册

    产品简介


    产品类型:
    LXZ系列是一款高性能的微型铝电解电容器,以其低阻抗、小型化和耐高温(105℃)而著称。
    主要功能:
    该系列产品通过采用创新的电解质和新技术来实现非常低的高频阻抗,并且具有出色的耐纹波电流能力。
    应用领域:
    这些电容器广泛应用于消费电子、通信设备、汽车电子及工业控制等领域,是现代电子设备不可或缺的组成部分。

    技术参数


    | 参数 | 特性 |

    | 工作温度范围 | -55至+105℃ |
    | 额定电压范围 | 6.3至63Vdc |
    | 电容公差 | ±20% (M) (在20℃,120Hz条件下) |
    | 泄漏电流 | I = 0.01CV 或 3µA,取较大值。其中 I:最大泄漏电流(µA),C:标称电容(µF),V:额定电压(V) (在20℃,2分钟后测量) |
    | 耗散因数 (tanδ)| 见下表 |
    | 额定纹波电流 | 见下表 |
    耗散因数 (tanδ):
    | 额定电压 (Vdc) | 6.3V | 10V | 16V | 25V | 35V | 50V | 63V |

    | tanδ最大值 | 0.22 | 0.19| 0.16| 0.14| 0.12| 0.10| 0.08|

    产品特点和优势


    独特功能:
    - 创新的电解质和新技术的应用,使高频阻抗极低。
    - 在105℃条件下,耐纹波电流能力可达2,000到8,000小时。
    - 符合RoHS2标准,环保且可靠。
    - AEC-Q200认证,适用于汽车电子应用。
    市场竞争力:
    - 高效能和可靠性,使其在多种应用场景中脱颖而出。
    - 小型化设计,非常适合空间受限的设备。
    - 优异的温度适应性,能在极端环境下稳定工作。

    应用案例和使用建议


    实际使用场景:
    - 消费电子设备中的电源管理模块。
    - 通信设备中的滤波电路。
    - 汽车电子中的稳压和滤波。
    使用建议:
    - 确保选择适合应用需求的额定电压和电容量。
    - 注意散热,避免内部过热导致寿命缩短。
    - 定期检测,确保电容器处于最佳工作状态。

    兼容性和支持


    - 兼容性: 该系列产品可与其他同类电容器互换,适用于大多数电子设备。
    - 支持和维护: 请联系Chemi-Con获取更多详细测试数据和支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波电流过大导致发热 | 减少纹波电流 |
    | 泄漏电流超标 | 更换电容器 |
    | 电容变化超出预期 | 确认工作条件并调整参数 |

    总结和推荐


    综合评估:
    - 低阻抗和耐高温特性使其成为高效能电子设备的理想选择。
    - 优秀的温度适应性和高可靠性,使其在恶劣环境中表现卓越。
    推荐使用:
    强烈推荐使用LXZ系列电容器,尤其是在需要高性能、高可靠性及小体积的场合。无论是消费电子产品还是工业控制系统,LXZ系列都能提供稳定的性能和可靠的保障。
    希望上述内容对您有所帮助,如需进一步的信息,请联系Chemi-Con获取更详细的规格书和技术支持。

ELXZ100ELL222MK20S参数

参数
电容值 2.2mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 1.245A@ 120Hz,1.66A@ 100kHz
长*宽*高 12.5mm*20mm*21.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

ELXZ100ELL222MK20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXZ100ELL222MK20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXZ100ELL222MK20S ELXZ100ELL222MK20S数据手册

ELXZ100ELL222MK20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
