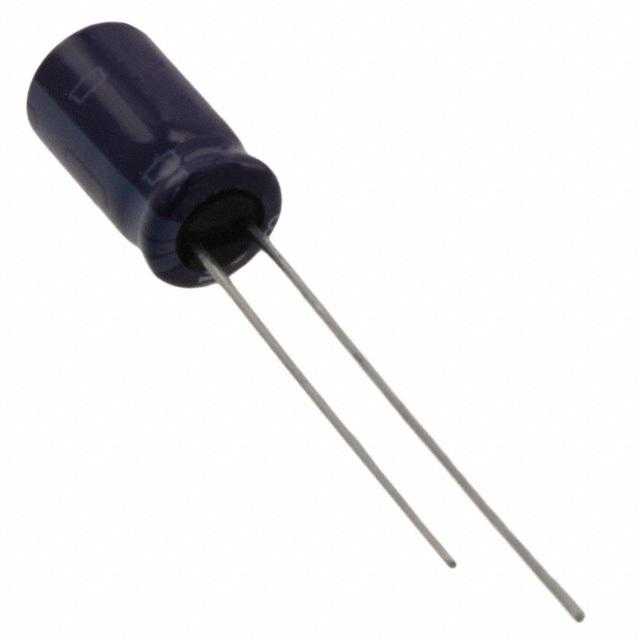

ELXZ350ELL560MFB5D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 56μF 35V ±20% 2000h@ 105°C 116mA@ 120Hz,290mA@ 100kHz 插件,D6.3xL11.5mm 通孔安装 6.3mm*11.5mm*13mm
供应商型号: CSJ-ST49058061
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 ELXZ350ELL560MFB5D

ELXZ350ELL560MFB5D概述

    LXZ系列微型铝电解电容器

    产品简介


    LXZ系列是专为低阻抗和紧凑设计而开发的铝电解电容器。该系列产品适用于广泛的温度范围(-55℃至+105℃),额定电压范围为6.3V至63V直流,主要用于需要高性能和长寿命的应用场合。LXZ系列通过采用创新的电解液和新技术,提供非常低的高频阻抗,并具有良好的耐溶剂性和符合RoHS2标准。

    技术参数


    - 温度范围:-55℃至+105℃
    - 额定电压范围:6.3V至63V直流
    - 容差:±20%(M)
    - 泄漏电流:I = 0.01CV 或 3µA(取较大者)
    - 损耗因子(tanδ)
    - 额定电压(Vdc) 6.3V 10V 16V 25V 35V 50V 63V
    - tanδ(Max.) 0.22 0.19 0.16 0.14 0.12 0.10 0.08
    - 当标称容量超过1000µF时,每个1000µF增加0.02
    - 额定纹波电流(mArms/105℃, 100kHz)范围从0.104mA到8.900mA不等
    - 使用寿命:2000小时至8000小时(取决于温度和电容值)

    产品特点和优势


    - 低阻抗:在高频率下表现出极低的阻抗,有助于提高电路的整体性能。
    - 耐高温:可在高达105℃的环境中稳定工作,确保在恶劣条件下也能可靠运行。
    - 高可靠性:能承受较大的纹波电流,具有较长的使用寿命,最高可达8000小时。
    - 环保合规:RoHS2和AEC-Q200认证,确保满足环保要求。

    应用案例和使用建议


    LXZ系列铝电解电容器广泛应用于汽车电子、工业自动化、通信设备及消费电子产品中。在具体应用中,为了确保最佳性能,建议在设计电路时注意以下几点:
    - 温度管理:保持工作温度在合理范围内,避免过热影响使用寿命。
    - 纹波电流控制:根据实际需求选择合适的电容器,并适当降低纹波电流以延长寿命。
    - 匹配电压和容量:确保所选电容器的电压和容量能够满足电路设计的需求。

    兼容性和支持


    LXZ系列铝电解电容器具备良好的兼容性,可以与其他电子元件和设备协同工作。制造商提供详尽的技术支持和维护服务,如有任何问题,可通过官方渠道获取帮助。

    常见问题与解决方案


    1. 问题:长时间使用后电容值下降怎么办?
    - 解决方案:检查工作环境温度是否过高,必要时增加散热措施;同时检查电路中是否有过高的纹波电流,适当降低纹波电流。
    2. 问题:电容器出现漏电现象怎么办?
    - 解决方案:确认安装正确无误,确保电路中没有反向电压,必要时更换新的电容器。

    总结和推荐


    LXZ系列铝电解电容器凭借其出色的性能和广泛的适用范围,在众多电子应用中表现出色。其低阻抗、耐高温和高可靠性等特点使其成为许多高性能电子设备的理想选择。综上所述,强烈推荐使用LXZ系列电容器,特别是在需要长期稳定性能的应用中。

ELXZ350ELL560MFB5D参数

参数
电容值 56μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 116mA@ 120Hz,290mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*11.5mm*13mm
通用封装 插件,D6.3xL11.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

ELXZ350ELL560MFB5D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXZ350ELL560MFB5D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXZ350ELL560MFB5D ELXZ350ELL560MFB5D数据手册

ELXZ350ELL560MFB5D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1691 ¥ 1.4319
库存: 1928
起订量: 294 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.43
直接购买
加入购物车
