EKZH6R3ELL471MF11D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 6.3V ±20% 5000h@ 105°C 250mA@ 120Hz,500mA@ 100kHz 插件,D6.3xL11mm 通孔安装 6.3mm*11mm*12.5mm
供应商型号: EKZH6R3ELL471MF11D
供应商: Master
标准整包数: 250

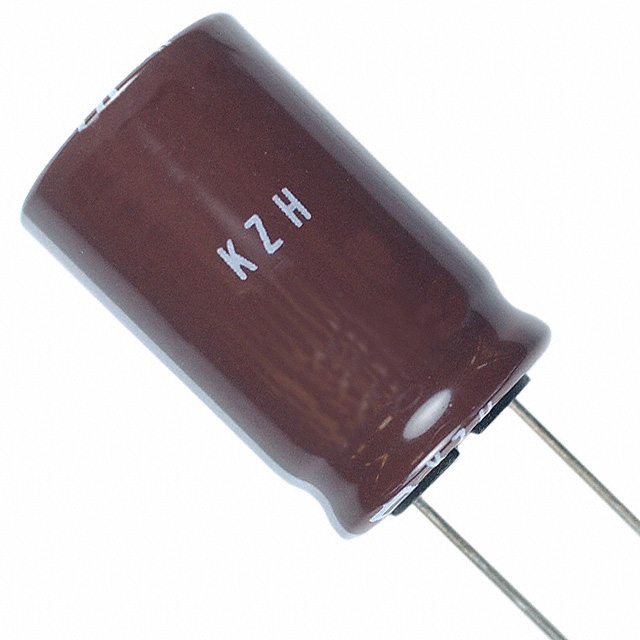

NIPPON CHEMI-CON 铝电解电容 EKZH6R3ELL471MF11D

EKZH6R3ELL471MF11D概述

    KZH Series Aluminum Electrolytic Capacitors: A Comprehensive Overview

    1. 产品简介


    产品类型:
    KZH系列铝电解电容器是一种高性能的电容器,适用于多种电子设备。该系列电容器采用了创新性的电解质技术,能够在高温环境下保持较低的阻抗,从而提升电路的整体性能。
    主要功能:
    - 低阻抗:采用新型电解质材料,显著降低阻抗,提高工作效率。
    - 耐高温度:能够在高达105℃的环境中稳定工作。
    - 高耐纹波电流:具有出色的耐纹波电流能力,延长使用寿命。
    应用领域:
    KZH系列铝电解电容器广泛应用于汽车电子、工业控制、通信设备、医疗仪器等领域,特别适合对稳定性要求较高的应用场景。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压范围 | 6.3V 至 35V 直流 |
    | 工作温度范围 | -40℃ 至 +105℃ |
    | 容值公差 | ±20%(M)(在20℃,120Hz时) |
    | 漏电流 | I = 0.01CV 或 3µA,取较大者 |
    | 损耗因子 | tanδ ≤ 0.22(在20℃,120Hz时) |
    | 最大阻抗比 | Z(-25℃) / Z(+20℃) ≤ 2;Z(-40℃) / Z(+20℃) ≤ 3 |
    | 寿命测试 | 额定电压下105℃老化5,000到6,000小时 |

    3. 产品特点和优势


    独特功能和优势:
    - 创新电解质:采用创新的电解质技术,有效降低阻抗,提高能效。
    - 高温适应性:能在高达105℃的环境下工作,适用于严苛的工业环境。
    - 高耐纹波电流:具备优异的耐纹波电流能力,确保长期稳定的性能表现。
    - 长寿命设计:经过严格的耐久性测试,使用寿命长达数千小时,可靠性高。
    市场竞争优势:
    - 广泛的适用性:能够满足不同应用场合的需求,尤其适用于汽车电子和工业自动化领域。
    - 稳定性强:即使在极端条件下也能保持稳定性能,减少故障率,提升系统可靠性。
    - 环保认证:符合RoHS2标准,无溶剂残留,绿色环保。

    4. 应用案例和使用建议


    应用场景分析:
    - 汽车电子:用于引擎控制单元、电池管理系统等关键部件,保证系统的稳定运行。
    - 工业控制:用于PLC控制系统中,提升系统的可靠性和抗干扰能力。
    - 通信设备:用于电源滤波电路,保证信号传输的稳定性和抗噪性。
    使用建议:
    - 在高纹波电流应用中,适当降低工作频率以减缓内部发热,延长使用寿命。
    - 确保电容器在规定的温度范围内工作,以避免过热损坏。
    - 定期进行性能检测,确保电容器处于最佳工作状态。

    5. 兼容性和支持


    兼容性:
    - KZH系列铝电解电容器可与各种主流电子设备兼容,广泛适用于不同型号的电路板设计。
    - 支持各种引脚配置和封装形式,方便用户根据具体需求选择合适的型号。
    技术支持和服务:
    - 厂商提供详尽的技术资料和支持文档,帮助用户更好地了解和使用产品。
    - 客户服务团队随时解答用户疑问,确保快速响应并解决问题。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 问题:如何判断电容器是否达到使用寿命?
    解决方法: 定期进行阻抗测量和电容值检测,若发现明显偏差则可能需要更换电容器。
    - 问题:如何正确处理电容器的安装?
    解决方法: 确保电容器的正负极正确连接,避免反接造成损坏。安装时需注意散热,防止过热。

    7. 总结和推荐


    综合评估:
    - KZH系列铝电解电容器以其独特的创新技术和卓越的性能,在众多应用领域表现出色。
    - 该系列电容器具备广泛的适用性、高稳定性和可靠性,是许多关键应用的理想选择。
    推荐意见:
    - 推荐用户在汽车电子、工业控制和通信设备等领域优先考虑使用KZH系列铝电解电容器,以获得更好的性能表现和更长的使用寿命。

EKZH6R3ELL471MF11D参数

参数
电容值 470μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 250mA@ 120Hz,500mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 6.3mm*11mm*12.5mm
通用封装 插件,D6.3xL11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

EKZH6R3ELL471MF11D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZH6R3ELL471MF11D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZH6R3ELL471MF11D EKZH6R3ELL471MF11D数据手册

EKZH6R3ELL471MF11D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.1263 ¥ 1.0695
2000+ $ 0.0782 ¥ 0.6498
4000+ $ 0.075 ¥ 0.6235
6000+ $ 0.0739 ¥ 0.6145
10000+ $ 0.0692 ¥ 0.5752
26000+ $ 0.0678 ¥ 0.5555
50000+ $ 0.0664 ¥ 0.5434
100000+ $ 0.0664 ¥ 0.5434
库存: 2250
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 267.37
直接购买
加入购物车
