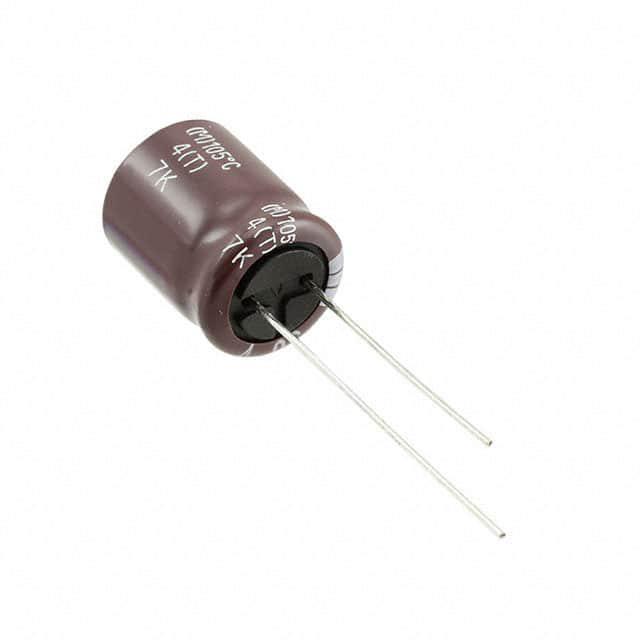

EKZN800ELL181MK16S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 180μF 80V ±20% 10000h@ 105°C 1.43A@ 100kHz,572mA@ 120Hz 通孔安装 12.5mm*16mm*17.5mm
供应商型号: EKZN800ELL181MK16S
供应商: 国内现货
标准整包数: 1000
NIPPON CHEMI-CON 铝电解电容 EKZN800ELL181MK16S

EKZN800ELL181MK16S概述

    KZNSeries 铝电解电容器技术手册

    1. 产品简介


    KZNSeries 是一款低阻抗、耐温高达105℃的铝电解电容器。它采用创新的高稳定电解液,具备高纹波电流能力和长久的使用寿命。这种电容器广泛应用于各种工业电子设备、电源管理设备及通信基础设施等领域。

    2. 技术参数


    - 类别:铝电解电容器
    - 温度范围:-40℃至+105℃
    - 额定电压范围:6.3至100Vdc
    - 容值范围:8.2至22,000µF
    - 额定寿命:在105℃下,纹波电流寿命为6,000至10,000小时
    - 最大漏电流:I = 0.01CV 或 3µA(取较大者)
    - 损耗因数(tanδ):额定电压(Vdc)6.3V 至 100V,在120Hz 下最大值为0.22至0.08
    - 引脚直径(φD):5mm 至 18mm
    - 外形尺寸:圆柱形,直径和长度变化较大

    3. 产品特点和优势


    KZNSeries 铝电解电容器具有以下特点和优势:
    - 高稳定性电解液:延长使用寿命,增强可靠性。
    - 高纹波电流能力:适用于需要高纹波电流的电路设计。
    - 宽温范围:在极端温度环境下仍能正常工作。
    - 小体积:相同容值下占用空间更小,适合空间紧凑的应用场合。

    4. 应用案例和使用建议


    - 应用案例:该电容器适用于开关电源、UPS系统、逆变器、汽车电子等高要求的电子设备中。
    - 使用建议:
    - 高温环境:在高温环境下使用时,需注意降低纹波电流以延长使用寿命。
    - 高可靠性需求:对于高可靠性要求的设备,可以选择更大容值的产品以提高整体性能。


    5. 兼容性和支持


    KZNSeries 电容器与市面上常见的电源设备和其他电子元件具有良好的兼容性。厂商提供详尽的技术文档和支持服务,包括安装指南、故障排除指南等,确保客户能够高效使用该产品。

    6. 常见问题与解决方案


    - 问题一:电容器出现漏电流异常增大。
    - 解决方案:检查是否有外部因素导致电容器过热,如环境温度过高或散热不良。
    - 问题二:电容器容量显著下降。
    - 解决方案:检查电容器是否长时间处于超过额定电压的状态或处于极低温环境中。

    7. 总结和推荐


    综上所述,KZNSeries 铝电解电容器以其高可靠性、长寿命和宽温度范围,在各类电子设备中表现出色。对于寻求高性能、高可靠性的电子元件应用场合,强烈推荐选用该系列产品。建议客户在使用前仔细阅读技术手册,并根据具体应用场景进行选择。

EKZN800ELL181MK16S参数

参数
电容值 180μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.43A@ 100kHz,572mA@ 120Hz
长*宽*高 12.5mm*16mm*17.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKZN800ELL181MK16S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZN800ELL181MK16S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZN800ELL181MK16S EKZN800ELL181MK16S数据手册

EKZN800ELL181MK16S封装设计

查看详情并下载
Symbol
Footprint
3D Model
