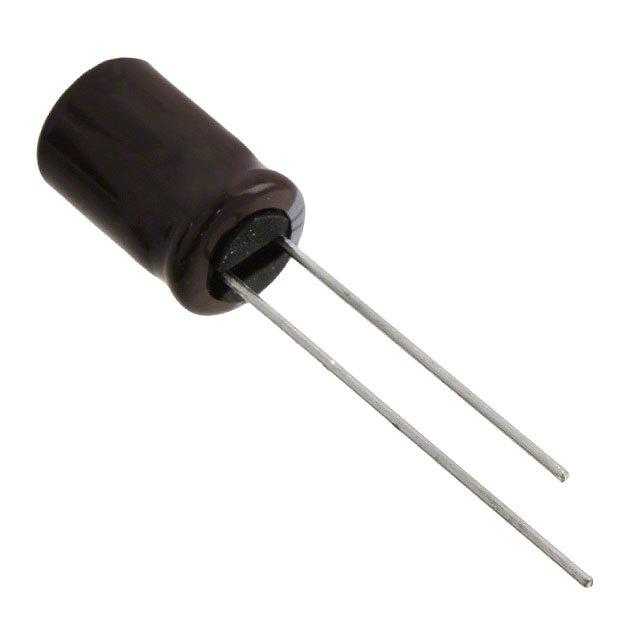

EKZE350EC3151MHB5D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 150μF 35V ±20% 3000h@ 105°C 304mA@ 120Hz,760mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: TS-EKZE350EC3151MHB5D
供应商: 海外现货
标准整包数: 1000
NIPPON CHEMI-CON 铝电解电容 EKZE350EC3151MHB5D

EKZE350EC3151MHB5D概述


    产品简介


    产品类型: 铝电解电容器
    主要功能: 低阻抗设计,适用于105℃的工作温度范围。通过创新的电解质配方降低阻抗,提高耐纹波电流的能力。
    应用领域: 广泛应用于消费电子、工业控制、汽车电子、通信设备等领域。

    技术参数


    - 工作温度范围: -40℃ 至 +105℃
    - 额定电压范围: 6.3V 至 100V 直流
    - 电容值公差: ±20%(M)
    - 泄露电流: \( I = 0.01CV \) 或 3µA,取较大者
    - 损耗因子 (tanδ):
    - 6.3V 时:0.22
    - 10V 时:0.19
    - 16V 时:0.16
    - 25V 时:0.14
    - 35V 时:0.12
    - 50V 时:0.10
    - 63V 时:0.09
    - 80V 时:0.09
    - 100V 时:0.08
    - 阻抗 (Ω max./100kHz): 依据具体型号而定
    - 额定纹波电流 (mArms/105℃, 100kHz): 依据具体型号而定
    - 耐久性: 在105℃下,耐纹波电流可达到2,000至5,000小时
    - 尺寸规格: 尺寸代码从φ5到φ18不等,可根据需要选择合适的封装尺寸

    产品特点和优势


    - 低阻抗设计: 利用创新的电解质配方显著降低阻抗,使得该电容器能够更有效地过滤纹波电流。
    - 高耐温性能: 工作温度范围宽广,能够在极端环境下稳定运行。
    - 高可靠性: 通过严格的制造工艺确保长时间稳定工作。
    - 环保标准: RoHS2 合规,符合环保要求。

    应用案例和使用建议


    应用案例:
    该电容器广泛应用于多种电子设备中,例如汽车音响系统、电源管理模块和计算机主板等。特别是在需要高效滤波和稳定工作的场合,该电容器表现出色。
    使用建议:
    1. 在高频电路中,确保合理设置电路以匹配电容器的额定频率,防止过热。
    2. 选择合适的电容值和额定电压,以避免因超载而导致的失效。
    3. 定期检查电容器的工作状态,确保长期稳定的运行。

    兼容性和支持


    该电容器具有良好的兼容性,可与各种标准电路板和相关电子设备配合使用。制造商提供详细的技术支持和维护服务,包括技术咨询和故障排除指导。

    常见问题与解决方案


    1. 问: 电容器泄露电流大,如何处理?
    - 答: 确认电容器是否在额定电压和温度范围内使用,如有必要请更换为更高额定值的产品。
    2. 问: 电容器寿命短,怎样延长其使用寿命?
    - 答: 降低纹波电流,避免长时间高温运行,定期维护检查,确保工作环境良好。
    3. 问: 如何判断电容器是否损坏?
    - 答: 检查外观是否有物理损伤,测量阻抗和泄露电流是否超出正常范围,如异常需及时更换。

    总结和推荐


    总结: 该铝电解电容器具备低阻抗、宽工作温度范围和高可靠性的特点,适合于多种复杂电子系统的使用。产品具有良好的市场竞争力,并能有效满足不同应用需求。
    推荐: 强烈推荐该产品用于需要高稳定性和高效滤波的应用场景。无论是在工业控制、汽车电子还是通信设备中,都能发挥出优异的性能。

EKZE350EC3151MHB5D参数

参数
电容值 150μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 304mA@ 120Hz,760mA@ 100kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EKZE350EC3151MHB5D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZE350EC3151MHB5D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZE350EC3151MHB5D EKZE350EC3151MHB5D数据手册

EKZE350EC3151MHB5D封装设计

查看详情并下载
Symbol
Footprint
3D Model
