EKXG351ELL101MM25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 100μF 350V ±20% 10000h@ 105°C 1.575A@ 100kHz,700mA@ 120Hz 通孔安装 18mm*25mm*25mm
供应商型号: F-EKXG351ELL101MM25S
供应商: 海外现货
标准整包数: 500

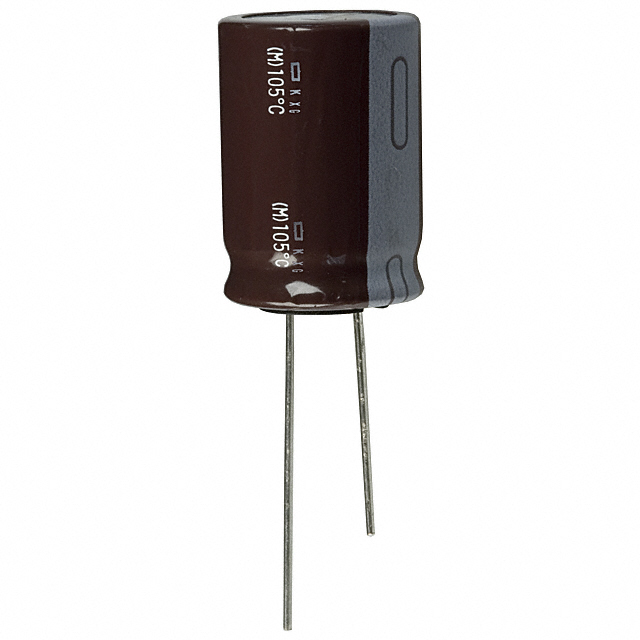

NIPPON CHEMI-CON 铝电解电容 EKXG351ELL101MM25S

EKXG351ELL101MM25S概述

    KXG系列铝电解电容器技术手册

    产品简介


    KXG系列铝电解电容器是专为电子镇流电路和其他需要长寿命的应用而设计的产品。它们具有高可靠性,适用于各种工业和消费电子产品中。这些电容器通过耐受大纹波电流的能力提供稳定的电源解决方案,确保设备长时间运行时性能稳定。

    技术参数


    - 工作电压范围:160至450Vdc
    - 温度范围:-40℃至+105℃
    - 电容范围:6.8μF至330μF
    - 容差:±20%
    - 额定电压下的泄漏电流:
    - CV≤1,000: I = 0.1CV + 40 (1分钟后), I = 0.03CV + 15 (5分钟后)
    - CV > 1,000: I = 0.04CV + 100 (1分钟后), I = 0.02CV + 25 (5分钟后)
    - 损耗因子(tanδ):
    - 160至250Vdc: ≤0.20
    - 350至450Vdc: ≤0.24
    - 低温阻抗比:
    - Z(-25℃)/Z(+20℃): 3至6
    - Z(-40℃)/Z(+20℃): 6
    - 寿命:105℃下8,000至10,000小时
    - 储存寿命:1,000小时后,容量变化±20%,损耗因子变化±200%,泄漏电流变化±500%

    产品特点和优势


    KXG系列电容器具备高纹波电流耐受能力,能够在高温和低温环境中保持稳定的工作状态。此外,这些电容器还符合RoHS标准,具有绿色环保的优势。其紧凑的设计使得它们能够轻松集成到现有电路中,而不会占用过多空间。

    应用案例和使用建议


    - 应用案例:KXG系列电容器广泛应用于电子镇流电路、工业自动化设备、通信设备等领域。例如,在LED照明系统中,这些电容器可以有效抑制纹波电流,提高灯具的使用寿命。
    - 使用建议:为了确保最佳性能,建议在使用过程中注意散热,并根据负载情况调整纹波电流。在高温环境下,可以考虑增加散热措施以延长电容器的寿命。

    兼容性和支持


    KXG系列电容器与市面上大多数电子设备和电路板兼容。制造商提供了详细的技术支持文档,并可提供定制化服务,以满足特定需求。用户可以通过制造商的网站或技术支持热线获取更多信息和支持。

    常见问题与解决方案


    1. 问题:电容器寿命缩短
    - 解决办法:降低纹波电流的峰值值,或在必要时增加散热措施。
    2. 问题:泄漏电流过大
    - 解决办法:检查电路连接是否正确,确保没有短路现象。如仍存在问题,可能需要更换电容器。
    3. 问题:电容值不稳定
    - 解决办法:检查周围环境温度是否超出规定范围。如果温度正常,建议更换新的电容器。

    总结和推荐


    KXG系列铝电解电容器凭借其长寿命、高可靠性和优异的电气性能,在众多应用中表现出色。尽管价格相对较高,但考虑到其卓越的性能和长久的使用寿命,我们认为它是值得投资的选择。强烈推荐在需要高可靠性的应用场景中使用KXG系列电容器。

EKXG351ELL101MM25S参数

参数
电容值 100μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.575A@ 100kHz,700mA@ 120Hz
长*宽*高 18mm*25mm*25mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKXG351ELL101MM25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKXG351ELL101MM25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKXG351ELL101MM25S EKXG351ELL101MM25S数据手册

EKXG351ELL101MM25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.0534 ¥ 8.922
1000+ $ 1.044 ¥ 8.8423
1500+ $ 1.0346 ¥ 8.7626
库存: 1265
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 4461
