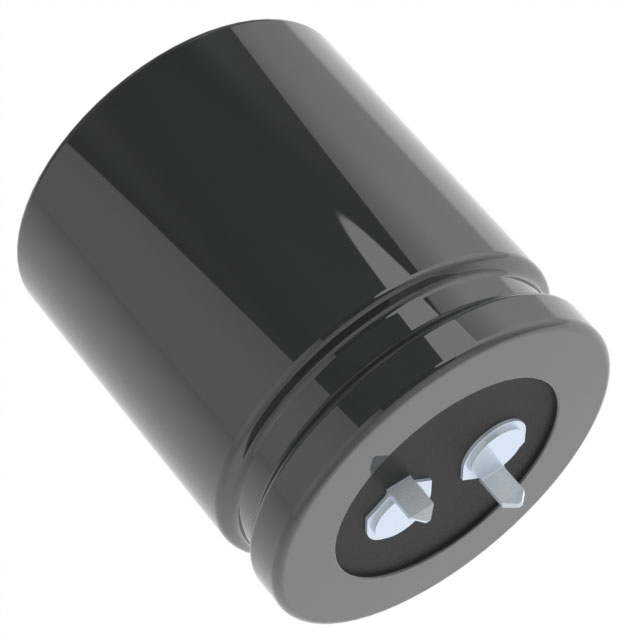

ESMQ451VSN471MA40S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 450V ±20% 2000h@ 85°C 2.53A@ 120Hz,3.618A@ 50 kHz 卡入式安装,按扣安装,通孔安装 35mm*40mm*40mm
供应商型号: ESMQ451VSN471MA40S
供应商: 国内现货
标准整包数: 200
NIPPON CHEMI-CON 铝电解电容 ESMQ451VSN471MA40S

ESMQ451VSN471MA40S概述

    # 大容量铝电解电容器产品技术手册

    产品简介


    本手册介绍了SMQ系列大容量铝电解电容器,该系列产品以其高可靠性、稳定的性能和广泛的应用范围受到市场青睐。这类电容器适用于工业、消费电子、通信设备及新能源等领域,具有良好的耐久性和高温适应能力(最高可达85℃)。它们通常用于滤波、储能及信号耦合等功能,是现代电子电路设计中不可或缺的重要元件。

    技术参数


    以下是SMQ系列电容器的主要技术规格:
    基本参数
    - 类别:铝电解电容器
    - 温度范围:-25℃至+85℃
    - 额定电压范围:160VDC至450VDC
    容量与容差
    - 容量范围:82µF至3,900µF
    - 容量公差:±20%(M)
    泄漏电流
    - 泄漏电流公式:I ≤ 3CV(μA),其中C为标称电容值(μF),V为额定电压(V)
    损耗因数(tanδ)
    | 额定电压(Vdc) | 160~250V | 315~400V | 420~450V |
    ||
    | 最大值 | 0.15 | 0.15 | 0.20 |
    低温特性
    | 额定电压(Vdc) | 160~250V | 315~400V | 420~450V |
    ||
    | Z(-25℃)/Z(+20℃) | 4 | 8 | 8 |
    耐久性
    - 在85℃下施加额定纹波电流运行2,000小时后,电容器恢复到20℃时,需满足以下条件:
    - 容量变化:≤初始值±20%
    - tanδ变化:≤初始值200%
    - 泄漏电流:≤初始规定值
    存储寿命
    - 无电压条件下暴露于85℃环境1,000小时后恢复到20℃时,需满足以下条件:
    - 容量变化:≤初始值±15%
    - tanδ变化:≤初始值150%
    - 泄漏电流:≤初始规定值

    产品特点和优势


    1. 高耐久性:经过严格测试,可在85℃环境下长期稳定运行2,000小时,展现出色的使用寿命。
    2. 低损耗:tanδ值较低,可显著减少功耗,提高效率。
    3. 宽温区适用:支持从-25℃到+85℃的工作环境,确保在极端气候条件下的可靠运行。
    4. 兼容性强:多种型号和规格覆盖广泛的电压和容量需求,适合不同应用场景。
    5. 环保认证:符合RoHS 2标准,绿色环保。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于变频器及电源模块中,提供稳定的滤波性能。
    2. 通信设备:支持4G/5G基站的射频模块供电系统。
    3. 新能源领域:储能装置中用于能量存储和释放。
    使用建议
    - 确保纹波电流不超过额定值以延长使用寿命。
    - 在极端温度环境下使用时,需结合散热设计优化。
    - 结合频率调整系数降低内部加热效应。

    兼容性和支持


    SMQ系列电容器兼容各种主流PCB设计规范,支持标准焊脚安装方式。制造商提供全面的技术支持,包括产品选型指导、测试验证服务以及售后保修。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致寿命缩短 | 减少纹波电流并优化散热设计 |
    | 容量下降超出允许范围 | 检查环境条件是否超出规定值 |
    | 突然断电后恢复时间较长 | 确认预充电条件符合要求 |

    总结和推荐


    综合评估
    SMQ系列大容量铝电解电容器凭借卓越的耐久性、广泛的温度适应性和优异的性能表现,在工业、通信及新能源等多个领域具有强大竞争力。其环保设计与多样化的规格选择也使其成为一款极具吸引力的产品。
    推荐意见
    强烈推荐此产品应用于需要高可靠性、长寿命及良好环境适应性的场景。对于设计工程师而言,SMQ系列电容器是一个值得信赖的选择,能有效提升系统的整体性能。
    如有进一步疑问,请联系技术支持团队获取详细资料!

ESMQ451VSN471MA40S参数

参数
电容值 470μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 2.53A@ 120Hz,3.618A@ 50 kHz
长*宽*高 35mm*40mm*40mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESMQ451VSN471MA40S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ESMQ451VSN471MA40S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ESMQ451VSN471MA40S ESMQ451VSN471MA40S数据手册

ESMQ451VSN471MA40S封装设计

查看详情并下载
Symbol
Footprint
3D Model
