首页  >  产品百科  >  EKZN500ELL471MK20S

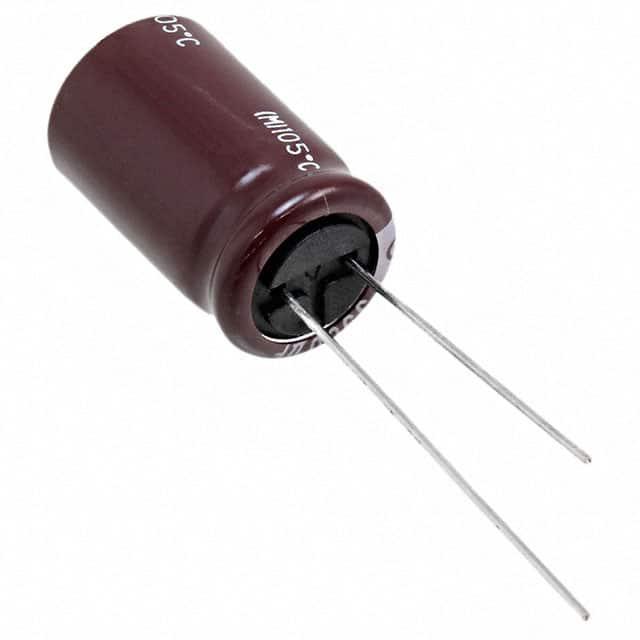

EKZN500ELL471MK20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 50V ±20% 10000h@ 105°C 1.15A@ 120Hz,2.3A@ 100kHz 通孔安装 12.5mm*20mm*21.5mm
供应商型号: EKZN500ELL471MK20S
供应商: Master
标准整包数: 50
NIPPON CHEMI-CON 铝电解电容 EKZN500ELL471MK20S

EKZN500ELL471MK20S概述

    KZN系列铝电解电容器产品介绍

    1. 产品简介


    KZN系列铝电解电容器是一款低阻抗、耐高温(最高可达105℃)的产品。采用创新的高稳定性电解液,具有高纹波电流能力和长使用寿命。广泛应用于各类电子产品中,包括电源、通讯设备、汽车电子等。

    2. 技术参数


    - 工作电压范围:6.3Vdc至100Vdc
    - 电容范围:8.2µF至22,000µF
    - 温度范围:-40℃至+105℃
    - 纹波电流:在105℃时的额定纹波电流为200mArms至100kHz
    - 损耗因子(tanδ):在不同额定电压下,损耗因子的具体值如下表所示:

    | 额定电压 (Vdc) | 6.3V | 10V | 16V | 25V | 35V | 50V | 63V | 80V | 100V |
    ||
    | tanδ (最大值) | 0.22 | 0.19 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | 0.09 | 0.08 |
    - 使用寿命:根据不同的额定电压和电容值,使用寿命在6,000小时到10,000小时之间。
    - 泄漏电流:根据公式I = max(0.01CV, 3µA),其中I为最大泄漏电流,C为标称电容值(µF),V为额定电压(V)。

    3. 产品特点和优势


    - 高稳定性电解液:采用创新电解液配方,确保长期稳定性和可靠性。
    - 高纹波电流能力:可以承受较高的纹波电流而不影响使用寿命。
    - 长寿命:在规定的工作条件下,可以达到数千小时的使用寿命。
    - 非溶剂耐受型:对多种溶剂有较好的耐受性,适合多种复杂应用环境。

    4. 应用案例和使用建议


    - 应用案例:适用于电源模块、通信设备和汽车电子系统中的滤波、耦合和旁路电路。
    - 使用建议:在使用时注意散热管理,避免因过热导致的使用寿命缩短。建议配合合适的散热器使用,特别是在高功率应用中。

    5. 兼容性和支持


    - 兼容性:KZN系列电容器与市面上主流的电子元器件和设备兼容良好。
    - 支持:制造商提供详细的技术支持和维护服务,确保客户在使用过程中能够得到及时的帮助。

    6. 常见问题与解决方案


    - 问题1:电容器温度过高
    - 解决方案:增加散热措施,如使用散热片或风扇。
    - 问题2:纹波电流过大导致电容器损坏
    - 解决方案:降低输入纹波电流,必要时增加外部滤波电路。
    - 问题3:电容器使用寿命短
    - 解决方案:确保工作条件符合产品手册要求,避免超负荷运行。

    7. 总结和推荐


    KZN系列铝电解电容器以其高稳定性电解液、高纹波电流能力和长使用寿命等特点,在众多应用中表现出色。无论是在消费电子产品还是工业设备中,这款电容器都能提供可靠的性能。总体来说,推荐用户选择此系列产品,特别是对于需要长期稳定工作的应用场景。
    以上是关于KZN系列铝电解电容器的详细介绍,希望可以帮助用户更好地理解和使用该产品。

EKZN500ELL471MK20S参数

参数
电容值 470μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.15A@ 120Hz,2.3A@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 12.5mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKZN500ELL471MK20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZN500ELL471MK20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZN500ELL471MK20S EKZN500ELL471MK20S数据手册
