首页  >  产品百科  >  EGPA350ELL102MU20S

EGPA350ELL102MU20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 1mF 35V ±20% 37mΩ@ 100kHz 3000h@ 125°C 1.26A@ 120Hz,2.1A@ 100kHz 通孔安装 14.5mm*20mm*21.5mm
供应商型号: TS-EGPA350ELL102MU20S
供应商: 海外现货
标准整包数: 500

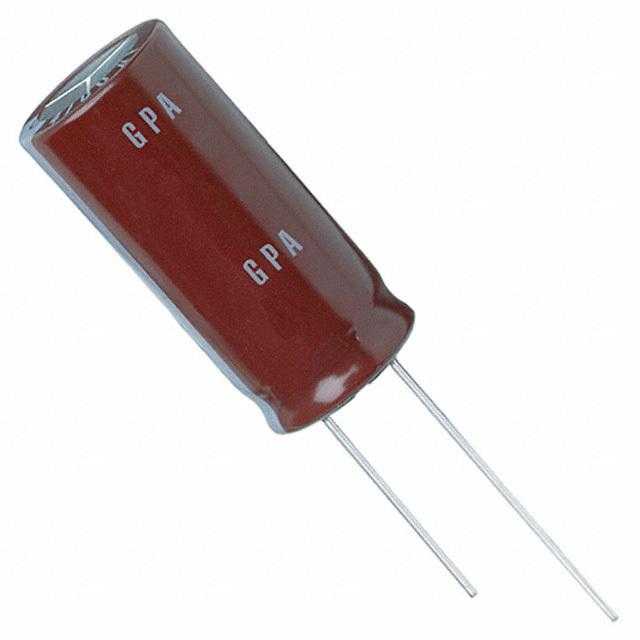

NIPPON CHEMI-CON 铝电解电容 EGPA350ELL102MU20S

EGPA350ELL102MU20S概述


    产品简介


    该电子元器件是微型铝电解电容器,具有长寿命、小型化以及能够在125℃高温下工作的特点。主要用于高可靠性需求的应用场景,如汽车直接燃油喷射系统及电动助力转向系统等。这种电容器通过独特的设计实现了低阻抗和高纹波电流的能力,适用于多种苛刻条件下的工业和汽车电子应用。

    技术参数


    - 温度范围: -40°C至+125°C
    - 额定电压范围: 25VDC至100VDC
    - 容值范围: 47µF至6,800µF
    - 容值容差: ±20%
    - 漏电流: \(I = \max(0.03CV, 4\mu A)\),其中\(I\)为最大漏电流(\(\mu A\)),\(C\)为标称电容(\(\mu F\)),\(V\)为额定电压(V)
    - 损耗因子(tanδ): 初始值的300%以内
    - 阻抗比: 在-25°C/-40°C时,阻抗比为初始值的两倍
    - 耐久性: 额定纹波电流条件下,在125℃下连续工作3,000小时至5,000小时
    - 耐溶剂性: 特殊型号具备耐溶剂性能
    - 符合标准: RoHS标准

    产品特点和优势


    - 小型化设计:采用紧凑型设计,便于在有限空间内安装使用。
    - 长寿命:能够承受高温环境和持续高纹波电流负载,从而延长使用寿命。
    - 高性能:低阻抗和高纹波电流能力使其在高压和大电流环境下表现优异。
    - 广泛适用性:特别适合用于直接燃油喷射系统和电动助力转向系统,确保高可靠性。

    应用案例和使用建议


    应用案例
    - 汽车直接燃油喷射系统:在高压燃油环境中稳定工作,提供可靠的电源管理。
    - 电动汽车的电动助力转向系统:支持高强度电流输出,提高系统的响应速度和精度。
    使用建议
    - 确保在使用前查阅完整的电气特性和操作环境要求。
    - 根据不同的使用场合选择合适的电容器型号。
    - 为提高电容器的工作稳定性,建议定期检查并根据需要更换。

    兼容性和支持


    该系列电容器支持多种安装方式,可与其他电子元器件无缝集成。制造商提供了详尽的产品规格和技术支持服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题: 高温环境下性能下降?
    - 解决办法: 确保电容器工作在推荐温度范围内,避免超过125°C。
    2. 问题: 漏电流过大?
    - 解决办法: 检查电路连接是否正确,确保电容器不受到过压冲击。
    3. 问题: 阻抗异常?
    - 解决办法: 重新预热电容器并按照标准测试方法进行检测,确保电容器处于正常状态。

    总结和推荐


    总体来说,该微型铝电解电容器凭借其出色的性能和长寿命,非常适合于各种严苛的工业和汽车电子应用。在选择此类电容器时,应充分考虑其工作环境和具体应用场景,以确保充分发挥其性能优势。强烈推荐此款电容器用于对稳定性有极高要求的场合。

EGPA350ELL102MU20S参数

参数
电容值 1mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 37mΩ@ 100kHz
工作寿命 3000h@ 125°C
纹波电流 1.26A@ 120Hz,2.1A@ 100kHz
长*宽*高 14.5mm*20mm*21.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EGPA350ELL102MU20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EGPA350ELL102MU20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EGPA350ELL102MU20S EGPA350ELL102MU20S数据手册

EGPA350ELL102MU20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
