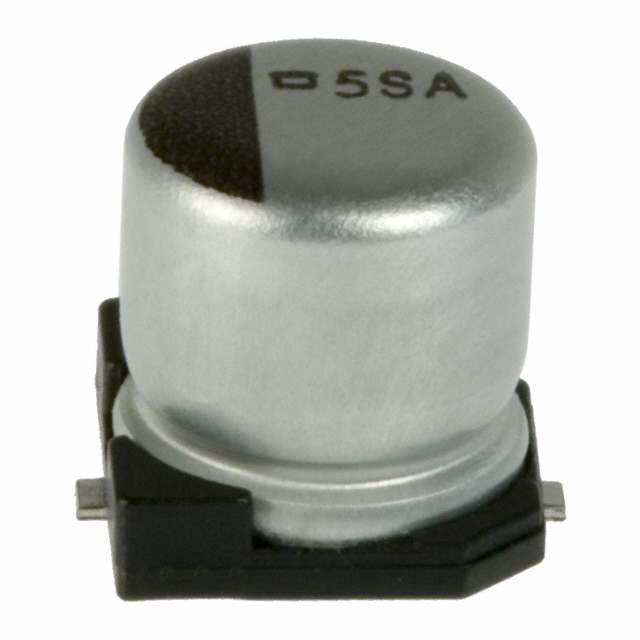

EMVA6R3ADA101ME55G

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 100μF 6.3V ±20% 2000h@ 85°C 55mA@ 120Hz,59.4mA@ 100kHz SMD 贴片安装 5.3mm*5.3mm*5.2mm
供应商型号: CSCS-EMVA6R3ADA101ME55G
供应商: 海外现货
标准整包数: 1
NIPPON CHEMI-CON 铝电解电容 EMVA6R3ADA101ME55G

EMVA6R3ADA101ME55G概述

    铝电解电容器 — AlchipTM-MVASeries 技术手册解析

    产品简介


    AlchipTM-MVASeries 是一款高品质表面贴装铝电解电容器,以其多样化的尺寸规格(φ4 至 φ18)和宽泛的电压范围(4 至 450VDC)而闻名。这些电容器特别适合于小型化设备的应用场景,例如消费电子、工业控制设备及通信设备。凭借耐热性和可靠性,它们能够在 -40°C 至 +85°C 的温度范围内稳定工作,并且符合 RoHS2 标准,体现了绿色环保的设计理念。

    技术参数


    | 参数类别 | 特性 |

    | 温度范围 | -40°C 至 +85°C |
    | 额定电压范围 | 4V 至 450VDC |
    | 容量公差 | ±20%(M) |
    | 泄漏电流 | 视具体额定电压值而定 |
    | 损耗因数 (tanδ) | 额定电压 4V 至 450VDC 对应范围:0.10 至 0.42 |
    | 耐久性(85°C 下 2000 小时) | ≤初始值的 200% |
    | 端子结构 | A 型或振动电阻型 G 型 |
    此外,这些电容器还具备优秀的低频阻抗特性,并通过了各种苛刻条件下的寿命测试,使其适用于需要高可靠性的应用场景。

    产品特点和优势


    1. 广泛适用性:尺寸涵盖φ4 至 φ18,能够灵活匹配不同设备的需求。
    2. 高可靠性:经过严格的耐久性验证,在恶劣环境下仍能保持稳定性能。
    3. 环保设计:完全符合 RoHS2 标准,满足现代化环保要求。
    4. 多变性能:支持从低频到高频的应用需求,同时具备出色的耐溶剂特性(除特定电压范围外)。

    应用案例和使用建议


    AlchipTM-MVASeries 可用于开关电源、变频器、滤波电路等领域。例如,在开关电源中,它们可用于稳压输出部分以确保稳定的电压输出;在变频器中,其优异的高温性能可应对恶劣的工作环境。为优化使用效果,建议在选型时充分考虑实际工作条件,尤其是温度范围和电流应力等因素。

    兼容性和支持


    AlchipTM-MVASeries 的端子设计具有较强的兼容性,支持多种板载安装方式。厂家提供详尽的技术文档和支持服务,确保客户能够高效地完成产品集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查电路布局是否合理,重新确认额定电压匹配。 |
    | 工作温度超出范围 | 使用合适的散热设计或降额使用。 |
    | 容量偏差过大 | 更换至更高精度等级的型号。 |

    总结和推荐


    总体来看,AlchipTM-MVASeries 表面贴装铝电解电容器是一款兼具高性能与高性价比的产品。它在小型化、耐久性和环保方面表现卓越,尤其适合对空间有限但性能要求高的应用场景。对于需要长期稳定运行的系统而言,这款产品无疑是理想选择。因此,强烈推荐给追求高效能和可靠性的客户群体。

EMVA6R3ADA101ME55G参数

参数
电容值 100μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 55mA@ 120Hz,59.4mA@ 100kHz
工作寿命 2000h@ 85°C
长*宽*高 5.3mm*5.3mm*5.2mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EMVA6R3ADA101ME55G厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EMVA6R3ADA101ME55G数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EMVA6R3ADA101ME55G EMVA6R3ADA101ME55G数据手册

EMVA6R3ADA101ME55G封装设计

查看详情并下载
Symbol
Footprint
3D Model
