ESMQ451VSN271MR30S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 270μF 450V ±20% 2000h@ 85°C 1.78A@ 120Hz,2.5454A@ 50kHz 插件,D30xL30mm 卡入式安装,通孔安装 30mm(高度)
供应商型号: F-ESMQ451VSN271MR30S
供应商: 海外现货
标准整包数: 200

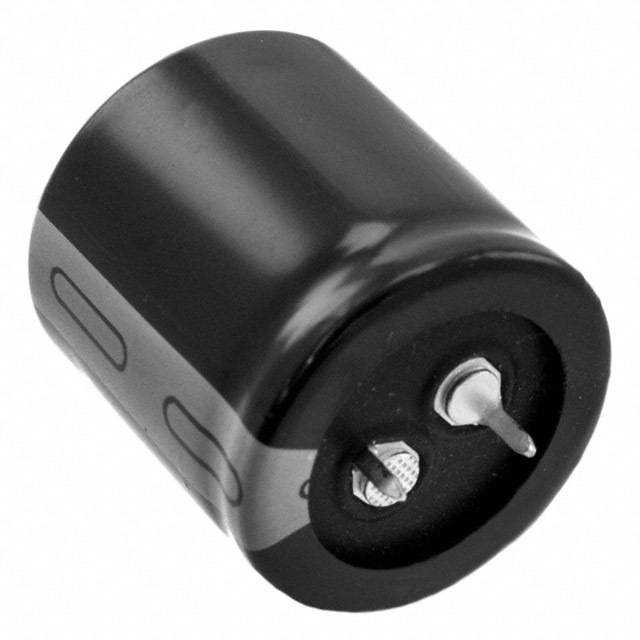

NIPPON CHEMI-CON 铝电解电容 ESMQ451VSN271MR30S

ESMQ451VSN271MR30S概述


    产品简介


    SMQ系列铝电解电容器是一款标准型的片式铝电解电容器,设计适用于广泛的工业应用。这些电容器具有高耐受性、低阻抗特性和优良的耐久性,能够在温度范围为-25℃至+85℃的环境下稳定运行。其主要功能包括提供稳定的直流电源滤波、储能以及平滑电流波形。SMQ系列广泛应用于消费电子、通信设备、工业控制以及可再生能源系统等领域。

    技术参数


    基本参数
    - 温度范围:-25℃ 至 +85℃
    - 额定电压范围:160Vdc 至 450Vdc
    - 容量范围:82μF 至 3900μF(根据具体型号不同)
    - 容差:±20%
    - 损耗因子(tanδ):160Vdc-250Vdc:0.15;315Vdc-400Vdc:0.15;420Vdc-450Vdc:0.20
    工作特性
    - 端子设计:标准针脚(φD×L mm)
    - 漏电流:≤3CV
    - 特殊特性:无溶剂阻抗
    - 环境要求:符合RoHS2规范
    性能指标
    - 额定纹波电流:85℃下为额定值
    - 2,000小时耐久性测试(85℃)
    - 特定阻抗比:低温条件下Z(-25℃)/Z(+20℃)

    产品特点和优势


    SMQ系列铝电解电容器以其优异的耐久性、低漏电流和高可靠性而闻名。其独特的端子设计和大容量选择使其成为各种高要求工业应用的理想选择。此外,该系列产品经过严格的质量控制流程,确保在极端温度条件下的稳定性。

    应用案例和使用建议


    应用案例
    - 消费类电子产品中的滤波器
    - 工业自动化设备中的储能装置
    - 可再生能源系统中的平滑电源
    使用建议
    在实际应用中,为了确保电容器的最佳性能,应避免过高的环境温度和纹波电流。定期检查电容器的工作状态,以防止因长时间运行而导致的性能下降。

    兼容性和支持


    SMQ系列铝电解电容器设计灵活,可以轻松集成到多种电路板设计中。厂商提供了详尽的技术支持和售后服务,确保客户在使用过程中的任何疑问都能得到及时解答。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波电流过高 | 减少负载或选择更高额定电流的电容器 |
    | 温度过高 | 改善散热措施,确保良好通风 |
    | 漏电流过大 | 检查连接是否正确,必要时更换电容器 |

    总结和推荐


    总体而言,SMQ系列铝电解电容器凭借其卓越的性能和广泛的适用性,在市场上具备强大的竞争力。对于需要高可靠性、大容量电容器的应用场景,SMQ系列是一个非常值得推荐的选择。通过遵循厂商提供的使用指南和维护建议,用户可以最大限度地发挥这些电容器的优势。因此,我们强烈推荐这款产品给需要高性能铝电解电容器的工程师和技术人员。

ESMQ451VSN271MR30S参数

参数
电容值 270μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.78A@ 120Hz,2.5454A@ 50kHz
工作寿命 2000h@ 85°C
长*宽*高 30mm(高度)
通用封装 插件,D30xL30mm
安装方式 卡入式安装,通孔安装
零件状态 在售

ESMQ451VSN271MR30S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ESMQ451VSN271MR30S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ESMQ451VSN271MR30S ESMQ451VSN271MR30S数据手册

ESMQ451VSN271MR30S封装设计

查看详情并下载
Symbol
Footprint
3D Model
