ELXY630ELL121MJ20S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 120μF 63V ±20% 80mΩ 5000h@ 105°C 260mA@ 120Hz,650mA@ 100kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: 12M-ELXY630ELL121MJ20S
供应商: 国内现货
标准整包数: 2000

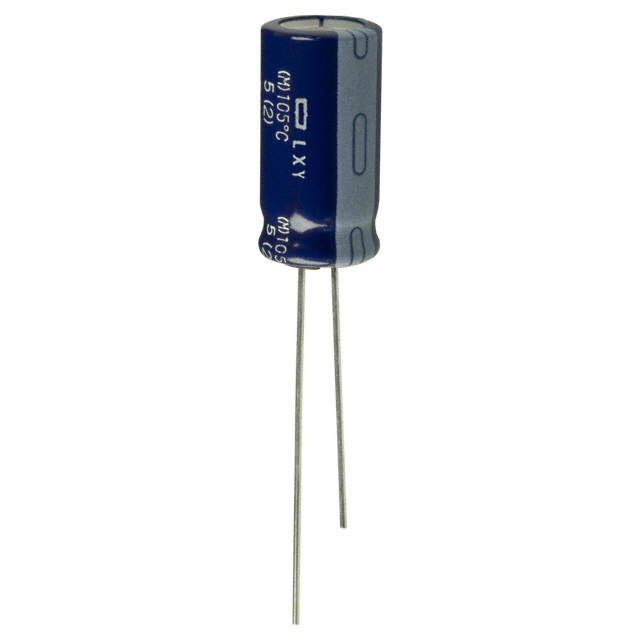

NIPPON CHEMI-CON 铝电解电容 ELXY630ELL121MJ20S

ELXY630ELL121MJ20S概述


    产品简介


    LXYSeries 是一款低阻抗铝电解电容器,可在高达 105℃ 的温度下稳定运行。此系列产品采用了创新的电解液技术和新型技术,具备出色的耐纹波电流性能。它们广泛应用于汽车、工业控制、通信设备等领域,是高可靠性应用的理想选择。

    技术参数


    - 温度范围:-55℃ 至 +105℃
    - 额定电压范围:10Vdc 至 63Vdc
    - 容值公差:±20%
    - 漏电流:最大为 0.01CV 或 3μA(取较大者)
    - 损耗因数(tanδ):10Vdc 时 0.19,16Vdc 时 0.16,25Vdc 时 0.14,35Vdc 时 0.12,50Vdc 时 0.10,63Vdc 时 0.10(容值大于 1,000μF 时每增加 1,000μF 加 0.02)
    - 最大阻抗比(低温特性):10 至 50Vdc 时 3 倍最大(-55℃ 至 +20℃),63Vdc 时 6 倍最大
    - 额定纹波电流:具体值取决于电容值和尺寸
    - 寿命:在 105℃ 下施加额定纹波电流,可达到 2,000 至 8,000 小时
    - 耐久性:在 20℃ 恢复后,电容变化不超过初始值的 ±20%,损耗因数变化不超过初始值的 200%,漏电流保持不变

    产品特点和优势


    LXYSeries 电容器具有以下显著特点和优势:
    - 创新电解液和新技术:显著提高产品的可靠性和稳定性。
    - 宽温度范围:-55℃ 至 +105℃,适用于严苛环境。
    - 低阻抗:特别适合高频率应用。
    - 高耐纹波电流:能够承受较高纹波电流,延长使用寿命。
    - 符合 RoHS2 标准:环保设计,满足国际环保要求。
    - AEC-Q200 认证:确保在汽车领域的高性能和可靠性。

    应用案例和使用建议


    应用案例
    - 汽车应用:如发动机管理系统、车身控制系统、娱乐系统等。
    - 工业控制:如变频器、电源模块、传感器等。
    - 通信设备:如基站、路由器、交换机等。
    使用建议
    - 在高纹波电流应用中,考虑适当降低纹波电流以延长寿命。
    - 安装时注意方向性和极性,避免反向接线导致损坏。
    - 高温环境下建议监测温度,确保不超过最大工作温度限制。

    兼容性和支持


    LXYSeries 电容器与其他标准电路板组件兼容良好,适用于多种电路设计。制造商提供全面的技术支持,包括详细的使用指南、故障排除和维护服务。如有需要,用户可以联系 Chemi-Con 获取更多测试数据和技术文档。

    常见问题与解决方案


    - 问题:电容值衰减较快。
    - 解决方案:检查电路中的纹波电流,确保不超出额定范围。调整电路设计以减少纹波电流。

    - 问题:出现漏电流超标。
    - 解决方案:检查安装环境的温度,确保不超过产品的工作温度范围。重新确认接线的正确性,避免反向连接。

    总结和推荐


    LXYSeries 电容器以其创新技术、宽温度范围、高耐纹波电流和环保特性,成为市场上极具竞争力的产品。其广泛的应用领域和优异的性能使其成为各种高可靠性应用的理想选择。强烈推荐给需要高可靠性和长寿命的电子设备制造商和工程师们。

ELXY630ELL121MJ20S参数

参数
电容值 120μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 80mΩ
工作寿命 5000h@ 105°C
纹波电流 260mA@ 120Hz,650mA@ 100kHz
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

ELXY630ELL121MJ20S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

ELXY630ELL121MJ20S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON ELXY630ELL121MJ20S ELXY630ELL121MJ20S数据手册

ELXY630ELL121MJ20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
