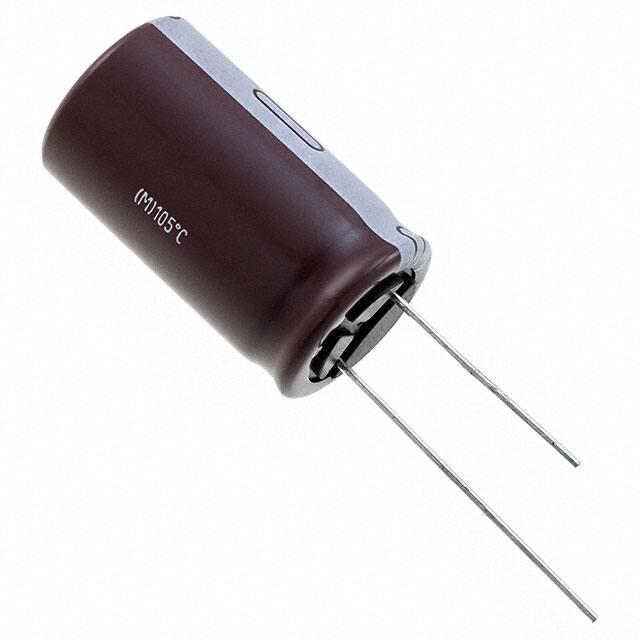

EKZN101ELL681MMN3S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 680μF 100V ±20% 10000h@ 105°C 1.716A@ 120Hz,2.86A@ 100kHz 插件 通孔安装 18mm*31.5mm*33mm
供应商型号: EKZN101ELL681MMN3S
供应商: Master
标准整包数: 10
NIPPON CHEMI-CON 铝电解电容 EKZN101ELL681MMN3S

EKZN101ELL681MMN3S概述

    KZN系列微型铝电解电容器

    产品简介


    KZN系列是一款低阻抗、耐高温(105℃)的微型铝电解电容器,适用于多种高要求的应用场合。这款电容器采用了创新的高稳定性电解液,拥有长寿命和高纹波电流能力。其广泛应用于工业控制、通信设备、汽车电子等领域,为系统提供稳定的电能支持。

    技术参数


    以下是KZN系列电容器的主要技术规格:
    | 参数 | 描述 |

    | 额定电压范围 | 6.3V至100Vdc |
    | 电容范围 | 8.2µF至22,000µF |
    | 温度范围 | -40℃至+105℃ |
    | 等效串联电阻 (ESR) | 在20℃、120Hz下测得最大值:6.3V:0.38Ω;100V:0.08Ω |
    | 最大漏电流 | I = max(0.01CV, 3µA),其中I为最大漏电流(µA),C为标称电容(µF),V为额定电压(V) |
    | 最大阻抗比 | 在-25℃下:Z(-25℃)/Z(+20℃) ≤ 2倍;在-40℃下:Z(-40℃)/Z(+20℃) ≤ 3倍 |
    | 长期耐久性 | 持续纹波电流条件下,在105℃下运行时间从6,000小时到10,000小时不等 |

    产品特点和优势


    - 高稳定电解质:采用创新高稳定性的电解质,提高了产品的长期可靠性。
    - 长寿命:额定电压条件下,运行寿命长达10,000小时。
    - 高纹波电流:适应更高的纹波电流,适合于需要高能量密度的应用场景。
    - 符合RoHS标准:环保设计,符合RoHS2标准,适合全球市场的需求。

    应用案例和使用建议


    KZN系列电容器常用于电源滤波、直流母线储能、开关电源输入输出端等场合。例如,在电源滤波电路中,可以显著减少电源纹波,提高电源系统的稳定性。在选择电容器时,根据具体的应用场景,合理选择电容容量和电压等级。使用过程中应注意散热管理,以避免内部加热对寿命的影响。

    兼容性和支持


    KZN系列电容器与大多数工业标准接口兼容,可直接替换传统电容器。制造商提供了详细的规格文档和技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:如何选择合适的电容器?
    - 解答:选择电容器时,需考虑实际工作电压、电容容量需求、工作温度及所需纹波电流等因素。

    - 问题:长时间使用时需要注意什么?
    - 解答:注意散热管理,合理控制纹波电流,避免电容器过热,影响使用寿命。

    总结和推荐


    KZN系列微型铝电解电容器以其卓越的性能和高可靠性,在工业应用中表现优异。它特别适合于需要长期稳定供电和高纹波电流处理的应用场合。强烈推荐此产品用于需要高性能电容器的各类电子设备中。

EKZN101ELL681MMN3S参数

参数
电容值 680μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.716A@ 120Hz,2.86A@ 100kHz
长*宽*高 18mm*31.5mm*33mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

EKZN101ELL681MMN3S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKZN101ELL681MMN3S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKZN101ELL681MMN3S EKZN101ELL681MMN3S数据手册

EKZN101ELL681MMN3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.9953 ¥ 16.8998
100+ $ 1.6405 ¥ 13.6397
250+ $ 1.5042 ¥ 12.5068
500+ $ 1.3473 ¥ 11.196
1000+ $ 1.246 ¥ 10.2031
2500+ $ 1.1848 ¥ 9.702
5000+ $ 1.1784 ¥ 9.6502
7500+ $ 1.1784 ¥ 9.6502
库存: 1830
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 168.99
直接购买
加入购物车
