首页  >  产品百科  >  EKYB630ELL561MK25S

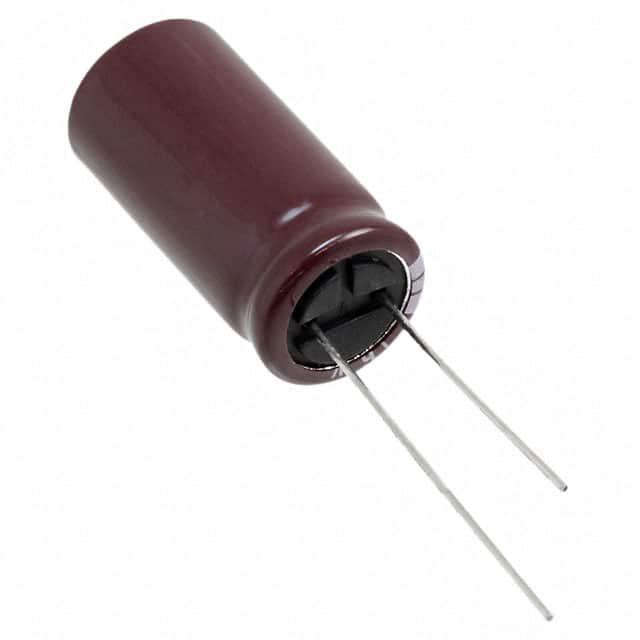

EKYB630ELL561MK25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 560μF 63V ±20% 10000h@ 105°C 1.05A@ 120Hz,2.1A@ 100kHz 通孔安装 12.5mm*25mm*26.5mm
供应商型号: TS-EKYB630ELL561MK25S
供应商: 海外现货
标准整包数: 200
NIPPON CHEMI-CON 铝电解电容 EKYB630ELL561MK25S

EKYB630ELL561MK25S概述

    KYB Series Aluminum Electrolytic Capacitors

    产品简介


    KYB系列铝电解电容器是专为需要低阻抗、高纹波电流和长寿命的应用而设计的产品。这些电容器源自于KYA系列,并采用了全新的电解液技术,使得其在高频下的阻抗更低。它们广泛应用于电源滤波、耦合、旁路和信号处理等领域。

    技术参数


    - 额定电压范围:6.3V至100V直流
    - 温度范围:-40℃至105℃
    - 耐久性:在105℃条件下,工作时间为4,000到10,000小时(视具体电压等级)
    - 电容容差:±20%
    - 泄漏电流:最大泄漏电流(μA)= 0.01CV 或 3μA,取较大值(在20℃下,施加2分钟电压后)
    - 损耗因子(tanδ):
    - 6.3V:0.22
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.09
    - 80V:0.09
    - 100V:0.08
    - 低温度特性:
    - 额定电压为6.3V至100V时,在-25℃/20℃和-40℃/20℃条件下的最大阻抗比分别为4/1和8/1。

    产品特点和优势


    - 低阻抗:采用了先进的电解液技术,显著降低高频下的阻抗。
    - 高纹波电流:能够承受较高的纹波电流,适用于高频电路。
    - 长寿命:经过优化的设计,能够在高温环境下长期稳定工作。
    - 环保:符合RoHS2标准,无溶剂型,对环境友好。

    应用案例和使用建议


    - 电源滤波:KYB系列电容器常用于电源滤波,能够有效去除交流纹波,保证输出电压的稳定性。
    - 信号耦合:适用于各种高频信号耦合场合,例如音频放大器中的耦合电容。
    - 建议使用:为了延长使用寿命,应尽量减少内部加热引起的热损耗,即通过降低纹波电流来减缓电容器的老化速度。

    兼容性和支持


    - 兼容性:本系列产品与同类电容器具有良好的互换性,适用于多种电子设备。
    - 支持:供应商提供详细的技术文档和应用指南,同时设有技术支持团队,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    - 问题1:电容器工作时温度过高。
    - 解决方案:调整电路设计,降低工作电流,或者采用散热措施。
    - 问题2:电容器泄漏电流过大。
    - 解决方案:检查电路连接是否正确,确认电容器是否安装得当,必要时更换电容器。
    - 问题3:电容器使用寿命过短。
    - 解决方案:降低工作电压,减少纹波电流,确保在推荐的工作温度范围内使用。

    总结和推荐


    总体而言,KYB系列铝电解电容器以其出色的性能和可靠性,在众多应用场合中表现出色。特别是其低阻抗、高纹波电流特性和长寿命,使其成为电源管理和高频信号处理的理想选择。如果您正在寻找一款高效且耐用的电容器,强烈推荐使用KYB系列。
    希望这份文章能够为您提供有关KYB系列铝电解电容器的全面信息。如果您有任何疑问或需要进一步的帮助,请随时联系我们。

EKYB630ELL561MK25S参数

参数
电容值 560μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.05A@ 120Hz,2.1A@ 100kHz
长*宽*高 12.5mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKYB630ELL561MK25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKYB630ELL561MK25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKYB630ELL561MK25S EKYB630ELL561MK25S数据手册

EKYB630ELL561MK25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.5575 ¥ 4.7391
1000+ $ 0.5242 ¥ 4.4554
2000+ $ 0.4617 ¥ 3.9245
3000+ $ 0.4526 ¥ 3.8469
5000+ $ 0.4423 ¥ 3.7597
库存: 1200
起订量: 600 增量: 1
交货地:
最小起订量为:200
合计: ¥ 947.82
直接购买
加入购物车
