首页  >  产品百科  >  EKY-250ELL332MM25S

EKY-250ELL332MM25S

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 3.3mF 25V ±20% 10000h@ 105°C 2.355A@ 120Hz,3.14A@ 100 kHz 通孔安装 18mm*25mm*25mm
供应商型号: EKY-250ELL332MM25S
供应商: Master
标准整包数: 25

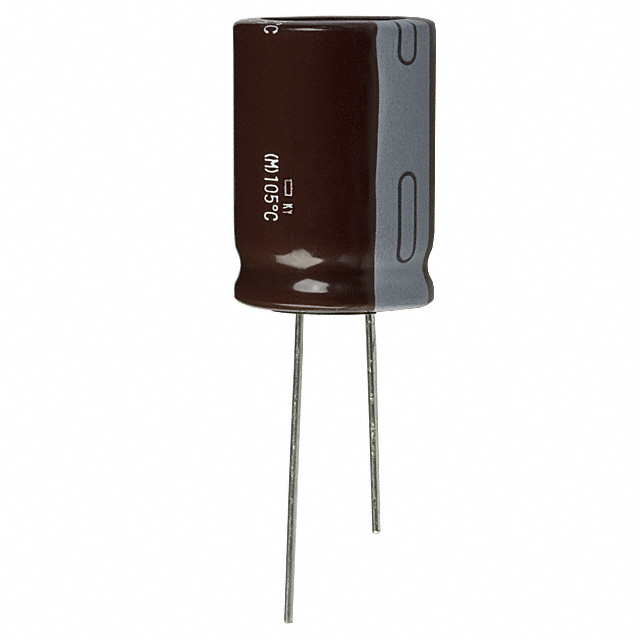

NIPPON CHEMI-CON 铝电解电容 EKY-250ELL332MM25S

EKY-250ELL332MM25S概述

    KYSeries 铝电解电容器技术手册

    产品简介


    KYSeries 是一款低阻抗、适用于 105℃ 工作温度的铝电解电容器。它采用新型电解液,有效减少了等效串联电阻(ESR),提高了产品的耐久性和可靠性。主要应用于电源管理、滤波器、逆变器、照明设备及各类高可靠性要求的电路中。

    技术参数


    - 类别:铝电解电容器
    - 温度范围:-40℃ 至 +105℃
    - 额定电压范围:6.3V 至 100Vdc
    - 容值公差:±20% (M)
    - 漏电流:\( I = 0.01CV \) 或 3µA,取较大者
    - 损耗因子 (tanδ):
    - 6.3V: ≤ 0.22
    - 10V: ≤ 0.19
    - 16V: ≤ 0.16
    - 25V: ≤ 0.14
    - 35V: ≤ 0.12
    - 50V: ≤ 0.10
    - 63V: ≤ 0.09
    - 80V: ≤ 0.09
    - 100V: ≤ 0.08
    - 低温度特性:在 120Hz 条件下,-25℃ 和 -40℃ 下的阻抗比分别为 4 到 8
    - 耐久性:在 105℃ 下,以额定纹波电流施加 DC 电压时,经过 4,000 到 10,000 小时后,电容变化不超过初始值的 ±25%,损耗因子不超过初始值的 200%,漏电流不超过初始值。
    - 存放寿命:在 105℃ 下存放 500 小时,恢复至 20℃ 后,电容变化不超过初始值的 ±25%,损耗因子不超过初始值的 200%,漏电流不超过初始值。

    产品特点和优势


    - 低阻抗:新型电解液的应用使得 ESR 显著降低,从而提高电容器的工作效率和稳定性。
    - 高耐久性:能够承受高达 10,000 小时的纹波电流,适合长时间高负荷工作的需求。
    - 非溶剂耐受型:虽然不溶剂耐受,但适用于多种工业应用。
    - 符合 RoHS2 规范:环保标准严格,减少环境污染。

    应用案例和使用建议


    KYSeries 铝电解电容器适用于需要高稳定性和可靠性的应用场合,例如:
    - 电源转换电路:用于平滑直流输出,滤除纹波。
    - 照明设备:提供稳定的电能存储和释放。
    - 汽车电子系统:提供高效的能量存储和释放能力,耐受高温环境。
    使用建议:
    - 在设计电路时,确保电容器的工作条件在温度和电压范围内。
    - 选择合适的电容值和额定电压,以匹配应用需求。
    - 定期检查和更换老化的电容器,避免影响系统性能。

    兼容性和支持


    KYSeries 电容器与大多数常见的电子设备和电路板兼容。制造商提供了详细的技术支持文档和售后服务,用户可以在遇到问题时及时联系技术支持团队。

    常见问题与解决方案


    - 问题一:电容器出现漏电流过大现象。
    - 解决方法:检查电路连接是否正确,确认电压和电流在额定范围内。如果问题持续存在,建议更换新的电容器。
    - 问题二:电容器寿命短于预期。
    - 解决方法:确保电容器工作在规定温度和电压范围内,定期监测其工作状态,避免过热。

    总结和推荐


    KYSeries 铝电解电容器凭借其低阻抗、高耐久性和宽工作温度范围,非常适合在各种高可靠性要求的应用场合中使用。其独特的设计和严格的质量控制确保了产品的一致性和长期稳定性。我们强烈推荐在电源管理和工业控制等领域使用该系列产品。

EKY-250ELL332MM25S参数

参数
电容值 3.3mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.355A@ 120Hz,3.14A@ 100 kHz
工作寿命 10000h@ 105°C
长*宽*高 18mm*25mm*25mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EKY-250ELL332MM25S厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKY-250ELL332MM25S数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKY-250ELL332MM25S EKY-250ELL332MM25S数据手册

EKY-250ELL332MM25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.1052 ¥ 9.3606
250+ $ 1.0006 ¥ 8.3197
500+ $ 0.6529 ¥ 5.4287
1000+ $ 0.5819 ¥ 4.836
2500+ $ 0.5708 ¥ 4.6739
5000+ $ 0.5623 ¥ 4.6048
7500+ $ 0.5539 ¥ 4.5357
10000+ $ 0.5539 ¥ 4.5357
库存: 1000
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 234.01
直接购买
加入购物车
