EKYB160ELL471MHB5D

产品分类: 铝电解电容
厂牌: NIPPON CHEMI-CON
产品描述: 470μF 16V ±20% 7000h@ 105°C 420mA@ 120Hz,840mA@ 100kHz 插件,D8xL11.5mm 通孔安装 8mm*11.5mm*13mm
供应商型号: EKYB160ELL471MHB5D
供应商: Master
标准整包数: 1000

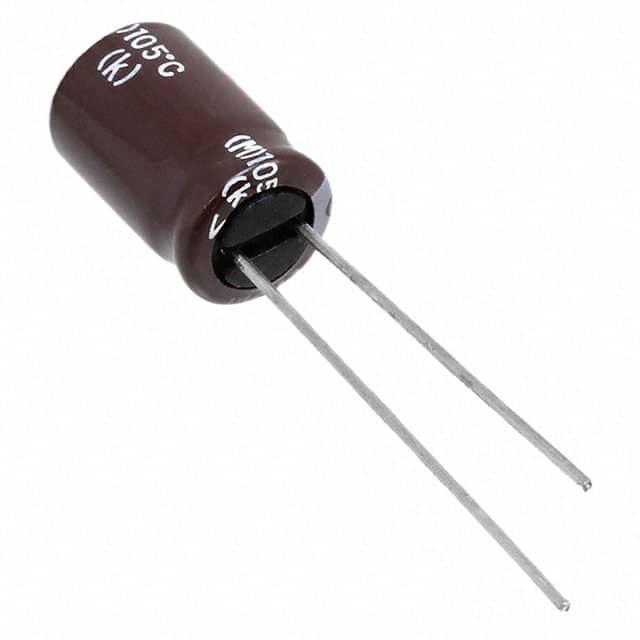

NIPPON CHEMI-CON 铝电解电容 EKYB160ELL471MHB5D

EKYB160ELL471MHB5D概述

    KYB系列铝电解电容器产品概述

    产品简介


    KYB系列铝电解电容器是一款专为高性能要求而设计的产品,具备低阻抗、高纹波电流容量和长寿命等特点。这些电容器采用了全新的电解质,可以显著减少内部阻抗,确保在105℃高温下的稳定运行。适用于各种高可靠性要求的应用领域,如电源设备、汽车电子、工业控制和通讯设备等。

    技术参数


    - 类别:铝电解电容器
    - 温度范围:-40℃至+105℃
    - 额定电压范围:6.3VDC至100VDC
    - 容值公差:±20%(在20℃,120Hz条件下)
    - 泄漏电流:I=0.01CV 或 3μA,取较大者(在20℃下,2分钟内)
    - 损耗因子(tanδ)
    - 额定电压6.3VDC时最大值:0.22
    - 额定电压100VDC时最大值:0.08
    - 低温特性
    - 在-25℃和-40℃条件下的最大阻抗比:分别为4和8
    - 耐久性
    - 额定电压6.3至10VDC条件下,500小时后容量变化不超过初始值的±30%
    - 额定电压16至100VDC条件下,500小时后容量变化不超过初始值的±25%

    产品特点和优势


    - 低阻抗:采用新型电解质技术,有效降低电容器的内部阻抗,提升整体性能。
    - 高纹波电流容量:电容器能够承受高达10,000小时的连续纹波电流运行,确保长时间稳定运行。
    - 长寿命:在105℃高温环境下,具有良好的耐久性,使用寿命更长。
    - 符合RoHS标准:环保材料的使用,符合全球环保法规。

    应用案例和使用建议


    KYB系列电容器广泛应用于高可靠性要求的场合,如开关电源、逆变器、电机驱动器等。例如,在一个直流电源系统中,KYB系列电容器可作为滤波电容器使用,确保系统稳定运行。使用建议如下:
    - 散热管理:电容器工作时会产生热量,需确保足够的散热空间以避免过热。
    - 连接方式:建议使用焊接连接方式,以提高可靠性并减少接触电阻。
    - 并联使用:在高纹波电流应用场景中,考虑并联多个电容器以分散负载,进一步延长电容器的寿命。

    兼容性和支持


    KYB系列电容器与多种设备兼容,适用范围广。制造商提供了详尽的技术支持和售后服务,包括电容器选型指导、安装和使用咨询,以及故障排查服务。

    常见问题与解决方案


    - 问题:电容器工作温度超过105℃。
    - 解决方法:确保电容器周围环境温度不超过规定范围,必要时增加外部冷却装置。
    - 问题:电容器出现漏电流过大的现象。
    - 解决方法:检查电路设计,确保电容器正确安装且没有短路现象;更换符合额定参数的电容器。

    总结和推荐


    KYB系列铝电解电容器凭借其低阻抗、高纹波电流容量和长寿命等优点,成为众多高可靠性应用场景的理想选择。该产品在多种环境条件下表现优异,值得推荐用于高性能电子设备的设计与制造。建议在选择电容器时,根据具体应用场景和技术需求进行合理选型。

EKYB160ELL471MHB5D参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 420mA@ 120Hz,840mA@ 100kHz
工作寿命 7000h@ 105°C
长*宽*高 8mm*11.5mm*13mm
通用封装 插件,D8xL11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

EKYB160ELL471MHB5D厂商介绍

Nippon Chemi-Con公司是一家日本领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和陶瓷电容器等,广泛应用于工业、汽车、消费电子和通信设备等领域。

Nippon Chemi-Con的优势在于其强大的研发能力和技术创新。公司拥有先进的生产线和严格的质量控制体系,确保产品性能稳定可靠。此外,Nippon Chemi-Con还提供定制化服务,满足客户的个性化需求。凭借其卓越的品质和创新能力,Nippon Chemi-Con已成为全球电容器市场的领导者之一。

EKYB160ELL471MHB5D数据手册

厂牌 PDF简要描述 下载
NIPPON CHEMI-CON 铝电解电容 NIPPON CHEMI-CON EKYB160ELL471MHB5D EKYB160ELL471MHB5D数据手册

EKYB160ELL471MHB5D封装设计

查看详情并下载
Symbol
Footprint
3D Model
