ECASD61A686M015K00

产品分类: 铝电解电容
产品描述: 68μF 10V ±20% 15mΩ 1000h@ 105°C 2A@ 100 kHz 2917 贴片安装 7.3mm*4.3mm*2.8mm
供应商型号: 490-5471-6-ND
供应商: Digi-Key
标准整包数: 1

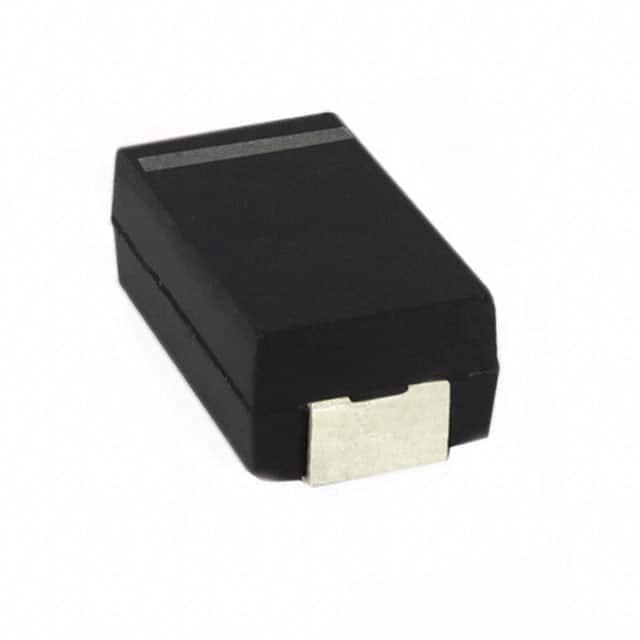

MURATA MANUFACTURING 铝电解电容 ECASD61A686M015K00

ECASD61A686M015K00概述

    Polymer Aluminum Electrolytic Capacitors: C90E

    1. 产品简介


    Murata Manufacturing Co., Ltd. 的 ECAS 系列聚合物铝电解电容器通过采用多层铝箔作为阳极、固态导电聚合物作为阴极,实现了低 ESR(等效串联电阻)、低阻抗和高容量。这些电容器具有无偏置特性和稳定的温度特性,适合用于吸收纹波、平滑输出和瞬态响应,适用于多种应用场景。
    主要功能:
    - 高容量
    - 低 ESR
    - 稳定的电容值,不受直流电压、温度或高频的影响
    - 出色的纹波吸收、平滑输出和瞬态响应
    - 不需要降额电压
    应用领域:
    - 各种电源电路的输入/输出电流平滑
    - 电源线路噪声消除
    - 稳定电压源
    - 高频噪声抑制
    - 峰值功率辅助
    - 服务器、多功能打印机、网络交换机和路由器等工业应用

    2. 技术参数


    - 电容范围: 6.8 μF 至 470 μF
    - 工作温度范围: -55°C 至 +125°C
    - 额定电压: 2 Vdc 至 25 Vdc
    - 最大 ESR(等效串联电阻): 4.5 mΩ 至 70 mΩ
    - 外形尺寸: 7.3 mm × 4.3 mm × 1.9 mm 至 7.3 mm × 4.3 mm × 2.8 mm
    - 包装方式: MSL 3 包装,直径 330 mm 盖带盘式包装
    - 兼容性: 罗氏线圈、碳浆、银浆
    - 频率响应: 可用“SimSurfing”软件进行模拟,支持下载 netlist 和 S 参数

    3. 产品特点和优势


    ECAS 系列聚合物铝电解电容器的优势在于:
    - 高容量和低 ESR: 可实现高性能电源管理,适用于高电流需求的应用。
    - 稳定的电容值: 电容值不随温度、电压或频率变化而大幅波动,保证了电容器的长期可靠性。
    - 出色的性能指标: 纹波吸收能力强,能有效平滑输出电压,适合各种负载变化。
    - 表面贴装设计: 提供简便高效的组装工艺,减少了安装时间和成本。

    4. 应用案例和使用建议


    应用案例:
    - 在电源管理系统中用于输出电流平滑和输入电压稳定。
    - 在笔记本电脑、数字电视(LCD/OLED)、音频设备、游戏机、无人机、服务器等设备中作为核心组件。
    使用建议:
    - 为了确保最佳性能,在选择电容器时,应考虑具体应用的额定电压和温度要求。
    - 在使用过程中,注意避免逆向电压施加,防止损坏电容器内部氧化膜。
    - 使用电容器时,要确保总电压(直流电压加峰值交流电压)不超过额定电压,防止电压反相。
    - 对于大电流应用,推荐使用额外保护电路以防止过流现象。

    5. 兼容性和支持


    - 兼容性: 该产品可以与罗氏线圈、碳浆和银浆等其他元件兼容。
    - 支持: Murata 提供相应的技术支持和售后服务,客户可以通过官方网站获取更多信息和支持文档。

    6. 常见问题与解决方案


    - 问题 1:逆向电压施加
    - 解决方案: 确保电容器的正负极正确连接,避免逆向电压施加。

    - 问题 2:过高的纹波电流
    - 解决方案: 请勿超过规定的纹波电流限制,否则可能导致电容器过热。如果需要更大的纹波电流,可以选择更高额定值的产品。
    - 问题 3:安装不当导致短路
    - 解决方案: 在安装前仔细检查接线和焊点,确保正确的连接方式和焊接质量,减少安装不当带来的风险。

    7. 总结和推荐


    综上所述,Murata Manufacturing Co., Ltd. 的 ECAS 系列聚合物铝电解电容器凭借其高容量、低 ESR 和稳定的性能指标,在多种工业应用中表现出色。如果您需要一个可靠且高效的电容器来实现电源管理和平滑输出,这个系列将是您的理想选择。我们强烈推荐使用 ECAS 系列电容器,尤其是对于对性能要求较高的应用场合。

ECASD61A686M015K00参数

参数
电容值 68μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 15mΩ
工作寿命 1000h@ 105°C
纹波电流 2A@ 100 kHz
长*宽*高 7.3mm*4.3mm*2.8mm
通用封装 2917
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

ECASD61A686M015K00厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

ECASD61A686M015K00数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 铝电解电容 MURATA MANUFACTURING ECASD61A686M015K00 ECASD61A686M015K00数据手册

ECASD61A686M015K00封装设计

查看详情并下载
Symbol
Footprint
3D Model
