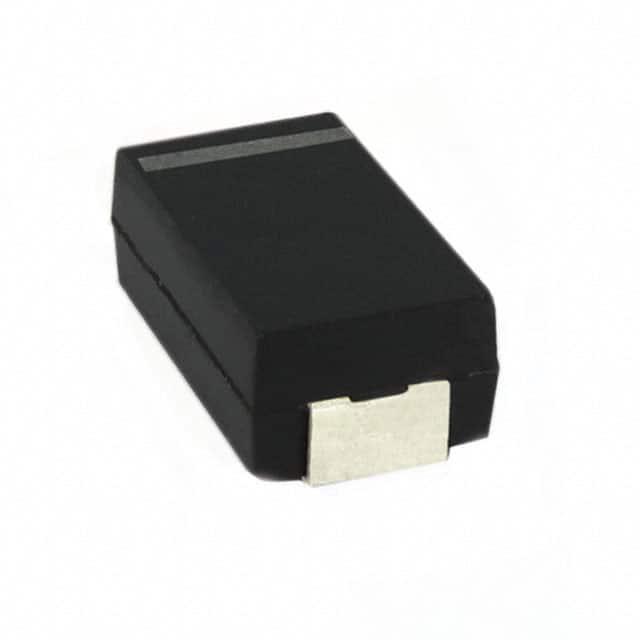

ECASD61C226M030K00

产品分类: 铝电解电容
产品描述: 22μF 16V ±20% 30mΩ 1000h@ 105°C 1.6A@ 100kHz 2917 贴片安装 7.3mm*4.3mm*2.8mm
供应商型号: UA-ECASD61C226M030K00
供应商: 海外现货
标准整包数: 2500
MURATA MANUFACTURING 铝电解电容 ECASD61C226M030K00

ECASD61C226M030K00概述

    Murata Manufacturing Co., Ltd. ECAS Series Polymer Aluminum Electrolytic Capacitors

    产品简介


    Murata Manufacturing Co., Ltd. 的 ECAS 系列聚合物铝电解电容器通过多层化铝箔阳极和固体导电聚合物阴极实现了低等效串联电阻(ESR)、低阻抗和高容量。这些电容器具备出色的电压无降额要求,适用于多种电源电路的平滑滤波和瞬态响应优化,特别适合CPU周边的负载变化备份用途。由于其优越的性能和特性,它们能够减少所需的元件数量,从而节省基板面积。

    技术参数


    - 类型:聚合物铝电解电容器
    - 容量范围:15μF 至 470μF
    - 额定电压:2Vdc 至 25Vdc
    - 等效串联电阻(ESR):4.5mΩ 至 40mΩ
    - 工作温度范围:-55°C (-40°C) 至 +105°C
    - 频率响应:可提供Z、ESR、ESL的频率响应
    - 包装:MSL 3 包装

    产品特点和优势


    - 低 ESR 和高容量:ECAS系列具有低ESR和高容量特性,适用于需要高频滤波和平滑电压源的应用。
    - 稳定的电容特性:即使在直流偏置、高温和高频条件下也能保持稳定的电容特性。
    - 优异的纹波吸收和瞬态响应能力:适用于各种复杂的电源电路应用。
    - 无需电压降额:简化设计并提高可靠性。
    - 表面贴装设计:易于安装且节省空间。
    - 环保材料:RoHS合规,无卤素,符合行业标准。


    应用案例和使用建议


    ECAS系列非常适合应用于笔记本电脑、服务器、网络交换机和路由器等多种设备中的电源电路。例如,在笔记本电脑的USB端口供电线路上(如图示Ex.1所示),或者在电视显示模块的电源供应线路上(如图示Ex.2所示)。用户应当注意电容器的应用温度范围,并避免反接电容器。此外,使用前需要预热处理以确保稳定性能。

    兼容性和支持


    ECAS系列电容器与其他电子元器件具有良好的兼容性,能够在不同类型的设备中灵活应用。制造商提供了详尽的技术文档和支持,包括Simsurfing软件用于现场模拟,以帮助工程师更好地理解和优化电容器的性能。

    常见问题与解决方案


    1. 问题:如何处理逆向电压?
    - 解决方法:切勿将电容器极性反转。如果意外施加逆向电压,可能导致氧化膜损坏和电容器失效。请务必正确连接。

    2. 问题:如何防止过大的纹波电流导致电容器损坏?
    - 解决方法:不要让纹波电流超过电容器的最大允许值。如果出现异常纹波电流,应考虑增加保护电路以限制电流。

    3. 问题:电容器的工作温度范围如何选择?
    - 解决方法:根据设备的工作环境温度选择合适的工作温度范围的电容器。如果设备内部存在自加热现象,则应考虑额外的热管理措施。

    总结和推荐


    综上所述,Murata Manufacturing Co., Ltd. 的 ECAS 系列聚合物铝电解电容器凭借其低ESR、高容量和稳定的电容特性,成为电源电路中的理想选择。无论是在消费电子产品、企业级服务器还是工业设备中,这些电容器都能提供卓越的性能和可靠性。鉴于其广泛的应用场景和优良的特性,强烈推荐将 ECAS 系列电容器用于高性能电源设计项目中。

ECASD61C226M030K00参数

参数
电容值 22μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 30mΩ
纹波电流 1.6A@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 7.3mm*4.3mm*2.8mm
通用封装 2917
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECASD61C226M030K00厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。
