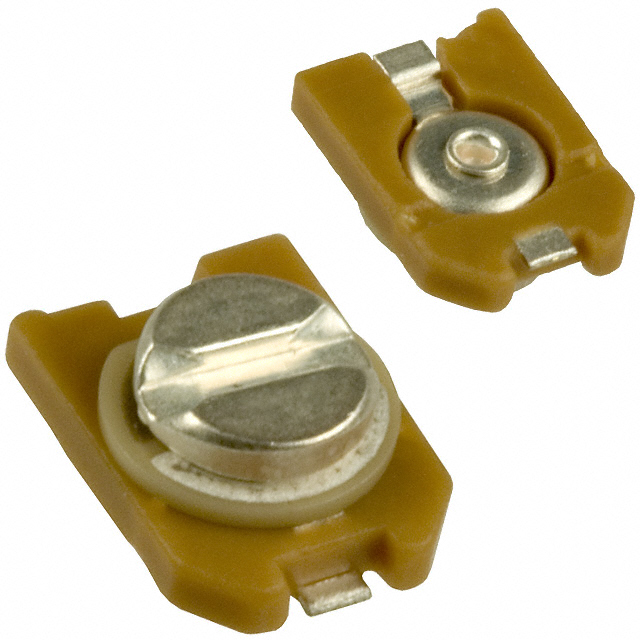

TZC3Z030A110R00

产品分类: 陶瓷微调电容
产品描述: 0%~50% 100V 1.4pF 3pF SMD 贴片安装 4.5mm*3.2mm*1.7mm
供应商型号: HAL-TZC3Z030A110R00
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 陶瓷微调电容 TZC3Z030A110R00

TZC3Z030A110R00概述

    TZC3Z030A110R00 技术手册解析

    产品简介


    TZC3Z030A110R00是一款由村田制作所提供的SMD(表面贴装)电容。它的体积小巧,尺寸仅为3.2mm x 4.5mm x 1.6mm,非常适合空间受限的应用场合。电容器带有色彩编码的定子,使得用户能够方便识别不同电容值,从而减少安装错误。此外,该电容还具有良好的温度稳定性,适用于多种工业和消费电子产品。

    技术参数


    - 尺寸:3.2mm (W) x 4.5mm (L) x 1.6mm (H)
    - 包装:180mm压纹带,每盒1000个
    - 工作温度范围:-25°C 至 85°C
    - 额定电压:100Vdc
    - 静电容量:1.4pF 至 3pF
    - 温度特性:NP0 ±300ppm/°C
    - 耐电压:220Vdc
    - 绝缘电阻:10000MΩ(最小)
    - 质量:0.05g
    - 调校方向:上方

    产品特点和优势


    1. 小型化设计:TZC3Z030A110R00采用了超紧凑的设计,使其在有限的空间内也能提供可靠的电容性能。
    2. 色彩编码定子:这不仅便于识别电容值,也显著减少了组装过程中的错误。
    3. 良好的温控性能:NP0温度特性确保了电容值在极端环境下仍然保持稳定。
    4. 适合自动贴装:专为自动表面贴装设计,提高了生产效率和精度。
    5. 高温耐受性:可承受高达85°C的工作温度,且经过再流焊工艺的考验。

    应用案例和使用建议


    该电容适用于各种高频应用,例如通讯设备、计算机主板、消费类电子设备等。考虑到其高耐温特性和稳定的电容值,可以在高温环境或对稳定性要求高的环境中可靠运行。对于需要高频响应的应用场合,可以考虑在电路设计中合理安排其位置以发挥最佳效果。

    兼容性和支持


    根据村田制作所提供的产品规格,该电容设计上已经充分考虑到了与现有设备的兼容性,尤其是在自动贴装和再流焊过程中。如果您需要更详细的兼容性测试结果或具体的应用支持信息,可以联系村田制作所的技术支持团队获取帮助。

    常见问题与解决方案


    1. 问:如何确保安装正确?
    - 答:使用带有颜色编码的定子进行识别,有助于避免安装错误。建议在批量生产前进行样品测试。
    2. 问:在高温环境下,电容性能是否会受影响?
    - 答:不会。这款电容经过设计,能够在85°C的高温下稳定工作,温度特性为NP0 ±300ppm/°C。
    3. 问:如何判断电容是否损坏?
    - 答:使用万用表测量绝缘电阻。如果测量值低于10000MΩ,则可能表明电容已损坏。

    总结和推荐


    综上所述,TZC3Z030A110R00凭借其小巧的体积、优异的温度特性和高可靠性,适用于众多高端电子产品中。其独特的色彩编码设计大大降低了装配错误的可能性,提高了整体的生产效率。如果你正在寻找一款高性能的小型电容,推荐使用村田制作所的TZC3Z030A110R00。

TZC3Z030A110R00参数

参数
最大电容值 3pF
最小电容值 1.4pF
容差 0%~50%
额定电压 100V
长*宽*高 4.5mm*3.2mm*1.7mm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

TZC3Z030A110R00厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

TZC3Z030A110R00数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷微调电容 MURATA MANUFACTURING TZC3Z030A110R00 TZC3Z030A110R00数据手册

TZC3Z030A110R00封装设计

查看详情并下载
Symbol
Footprint
3D Model
