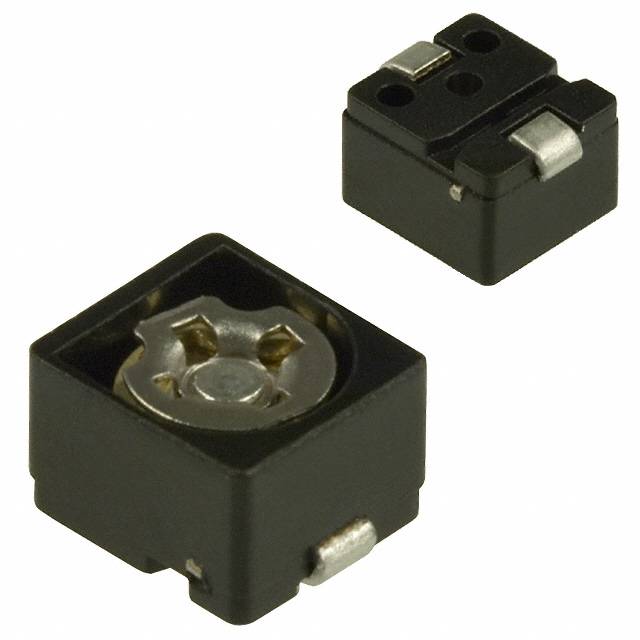

TZB4R500AB10R00

产品分类: 陶瓷微调电容
产品描述: 0%~100% 50V 7pF 50pF SMD 贴片安装 4.5mm*4mm*3.2mm
供应商型号: 1760638
供应商: 海外现货
标准整包数: 5
MURATA MANUFACTURING 陶瓷微调电容 TZB4R500AB10R00

TZB4R500AB10R00概述

    Ceramic Trimmer Capacitors T13E 技术手册

    1. 产品简介


    Ceramic Trimmer Capacitors(陶瓷可调电容器)是专为高频电路设计的小型、轻薄产品。这类电容器适用于多种高性能电子产品,如蓝牙设备、晶体振荡器、晶体滤波器、微型调谐器包(如FM广播和电视)以及遥控钥匙系统等。它们通过精确调整来实现频率控制和信号调节功能,因此在通讯和电子制造行业中占据重要地位。

    2. 技术参数


    以下是 Ceramic Trimmer Capacitors 的关键技术参数:
    - 型号和规格:型号如 TZR1Z010A001、TZY2Z010AC01 等,最大电容值为 10 pF(取决于具体型号)。
    - 温度系数:NP0±300 ppm/°C、N750±500 ppm/°C、N1000±500 ppm/°C。
    - 额定电压:最高可达 25 Vdc,承受电压为 55 Vdc。
    - 自谐振频率:TZR1 系列可达 6.2 GHz(TZR1Z010 型号),TZY2 系列可达 4.8 GHz(TZY2Z010 型号)。
    - 容差:电容值范围如 TZR1Z010 型号的 0.55 至 1.0 pF,精度为 ±0.1 pF。

    3. 产品特点和优势


    Ceramic Trimmer Capacitors 具有以下几个显著特点和优势:
    - 小型化和轻薄化:如 TZR1 系列体积仅为 1.5(W)×1.7(L)×0.85(H) mm,比同类产品体积减少 80%。
    - 优越的耐热性能:采用无塑料材料构造,适合回流焊工艺,能够维持优异的电气性能。
    - 高自谐振频率:适合高频电路,能有效控制信号频率。
    - 出色的稳定性:改进的转子和定子之间的粘附性能提高了整体稳定性。

    4. 应用案例和使用建议


    这些电容器常用于:
    - 蓝牙模块和无线通信设备
    - 晶体振荡器和滤波器
    - 小型调谐器包(例如 FM 收音机)
    - 遥控钥匙系统
    使用时应注意:
    - 焊接温度:严格遵循推荐的焊接温度曲线,避免因过度加热导致的性能损失。
    - 力矩限制:手动调整时不要超过 0.5 N 的力矩,以避免电容器损坏。

    5. 兼容性和支持


    这些电容器与大多数标准焊接工艺兼容,如铅自由焊料和共晶焊料。制造商提供详细的焊接指南和技术支持,确保用户可以正确安装和使用。

    6. 常见问题与解决方案


    - 问题:电容器在高温下失去性能。
    - 解决方案:遵循正确的焊接和安装流程,保持工作环境符合规定要求。
    - 问题:无法通过手动调整控制精确度。
    - 解决方案:使用推荐的螺丝刀,如 MURATA 的 KMDR160 型号,确保操作规范。

    7. 总结和推荐


    Ceramic Trimmer Capacitors 是一款高度可靠的高频应用组件,具备卓越的稳定性和耐热性能。它们在广泛的电子设备中有出色表现,特别适合需要高精度和稳定的高频应用场合。鉴于其优良性能和广泛的应用领域,强烈推荐使用此产品。

TZB4R500AB10R00参数

参数
额定电压 50V
最大电容值 50pF
最小电容值 7pF
容差 0%~100%
长*宽*高 4.5mm*4mm*3.2mm
通用封装 SMD
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
