首页  >  产品百科  >  TZB4R200BA10R00

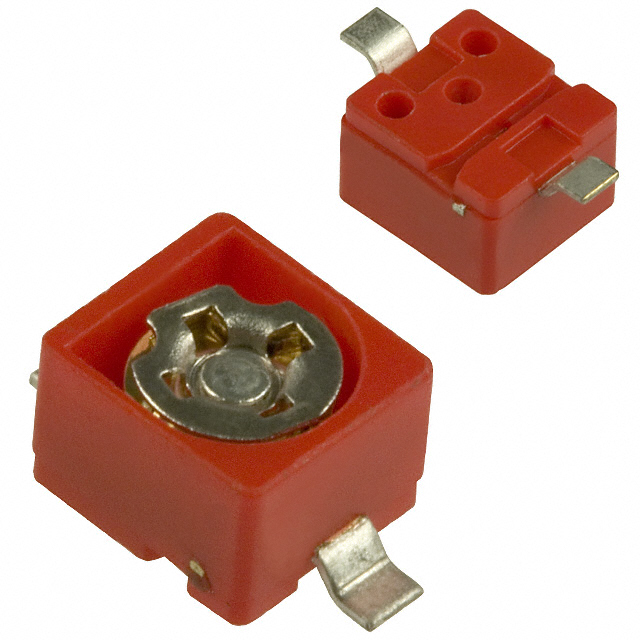

TZB4R200BA10R00

产品分类: 陶瓷微调电容
产品描述: 0%~50% 100V 4.5pF 20pF 贴片安装 4.5mm*4mm*3.2mm
供应商型号: 490-1981-6-ND
供应商: Digi-Key
标准整包数: 1
MURATA MANUFACTURING 陶瓷微调电容 TZB4R200BA10R00

TZB4R200BA10R00概述

    陶瓷可调电容器:TZR1系列技术手册

    产品简介


    陶瓷可调电容器(TZR1系列)是小型化、轻薄型电子元器件,专为高频率电路设计。它主要用于蓝牙模块、晶体振荡器、晶体滤波器、迷你调谐器包(如FM收音机和电视)以及遥控无钥匙进入系统等场合。TZR1系列因其独特的结构设计,提供了出色的热稳定性及优秀的电气性能,同时具备高自谐振频率的特点,特别适合需要高频应用的场景。

    技术参数


    - 外部尺寸:1.5mm (宽) x 1.7mm (长) x 0.85mm (高)
    - 最大电容值:4.0pF (TZR1Z040型号),8.0pF (TZR1R080型号)
    - 最小电容值:0.55pF (TZR1Z010型号),0.7pF (TZR1Z1R5型号)
    - 温度特性:NP0 ±300ppm/°C (TZR1Z010和TZR1Z1R5),NP0 ±500ppm/°C (TZR1Z040),N750 ±500ppm/°C (TZR1R080)
    - 绝缘电阻:10000MΩ
    - 额定电压:25Vdc
    - 承受电压:55Vdc

    产品特点和优势


    - 体积小且轻薄:比现有产品体积减少80%
    - 卓越的热稳定性和电气性能:独特的无塑料材料构造使其具有良好的耐热性
    - 高自谐振频率:最高可达6.2GHz (在1.0pF设置下)

    应用案例和使用建议


    TZR1系列广泛应用于蓝牙模块、晶体振荡器、晶体滤波器等场合。在蓝牙模块应用中,它提供了一种高效、稳定的方式来调整频率。在晶体振荡器和晶体滤波器的应用中,它可以提高信号的纯净度和稳定性。对于遥控无钥匙进入系统,TZR1系列确保了稳定的频率调制。
    使用建议:
    1. 存储条件:请确保存储在-10至40°C和30%-85%RH之间。
    2. 装配测试:在最终装配前,请先在你的生产系统中进行测试。
    3. 安装:请不要施加超过5.0牛顿的力量来安装,以避免损坏。

    兼容性和支持


    - TZR1系列与RoHS和ELV标准兼容,适用于无铅焊接。
    - Murata公司提供详细的产品规格和技术支持。

    常见问题与解决方案


    - 问题:电容值不稳定
    - 解决方案:检查是否存在腐蚀气体、灰尘或液体环境。重新校准电容器。

    - 问题:焊接不良
    - 解决方案:检查焊接温度和时间是否符合要求,调整焊接条件。

    - 问题:电容器损坏
    - 解决方案:避免过大的力量安装和焊接过程中不恰当的接触。确保遵循正确的焊接和安装指南。

    总结和推荐


    总体而言,TZR1系列陶瓷可调电容器以其超小体积、高稳定性、卓越的电气性能和适用性广泛的应用场景,成为市场上一款极具竞争力的产品。如果您正在寻找一款可靠的高频率应用电子元器件,TZR1系列是一个非常值得推荐的选择。

TZB4R200BA10R00参数

参数
额定电压 100V
最大电容值 20pF
最小电容值 4.5pF
容差 0%~50%
长*宽*高 4.5mm*4mm*3.2mm
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

TZB4R200BA10R00厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

TZB4R200BA10R00数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷微调电容 MURATA MANUFACTURING TZB4R200BA10R00 TZB4R200BA10R00数据手册

TZB4R200BA10R00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.127 ¥ 9.5232
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
