TZC3R100A110R00

产品分类: 陶瓷微调电容
产品描述: 0%~50% 100V 3pF 10pF SMD 贴片安装 4.5mm*3.2mm*1.7mm
供应商型号: 2456140
供应商: 海外现货
标准整包数: 1

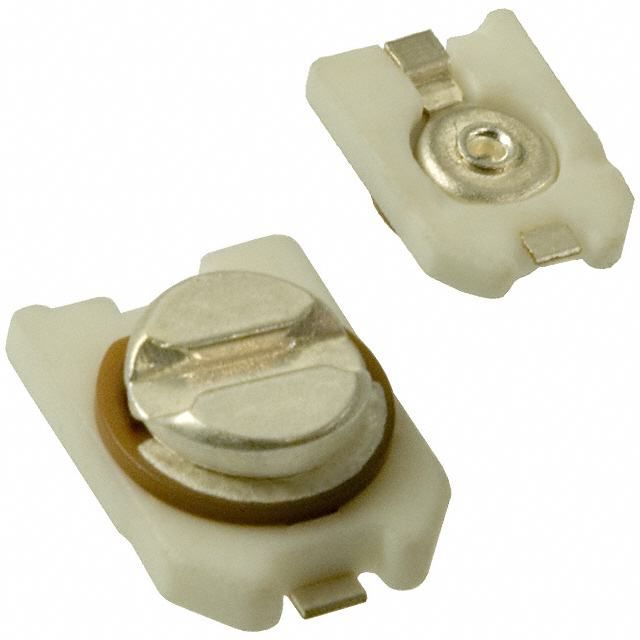

MURATA MANUFACTURING 陶瓷微调电容 TZC3R100A110R00

TZC3R100A110R00概述

    TZC3R100A110R00 技术手册概述


    本文档旨在提供村田制作所TZC3R100A110R00电子元器件的技术手册内容概述。该产品是一款精密可调电容器,具备高精度和可靠性。以下是对其全面分析的详细介绍。


    1. 产品简介



    - 产品类型:精密可调电容器
    - 主要功能:用于电路设计中需要进行精确电容调整的应用场景。
    - 应用领域:广泛应用于消费电子、通信设备、医疗设备及工业控制等领域。


    2. 技术参数



    - 外形尺寸:3.2(W) x 4.5(L) x 1.6(H) mm
    - 包装信息:超小型订货单位(R00)采用180mm压纹带包装,每卷1000个
    - 额定电压:100Vdc
    - 静电容量范围:3pF 至 10pF
    - 温度特性:N750±300 ppm/℃
    - 耐电压:220Vdc
    - 绝缘电阻:最小10000 MΩ
    - 力矩:1.5至9.8 mNm
    - 质量:0.05g
    - 工作温度范围:-25℃至85℃
    - 表面贴装设计:适用于自动贴装
    - 静电容量公差:+50%/-0%
    - Q值:500 min. at 1MHz (Cmax)


    3. 产品特点和优势



    - 紧凑尺寸:超小型设计便于空间有限的场合安装。
    - 易于识别:色码定子允许通过外观轻松辨别不同电容值,减少安装错误。
    - 可调整性:可通过常规工具进行微调。
    - 耐热性:采用耐高温树脂材料,能够承受回流焊接温度。
    - 高可靠性:额定电压和耐电压较高,确保长期稳定运行。


    4. 应用案例和使用建议



    - 应用场景:适用于无线通信模块、传感器、音频设备等对电容值稳定性要求较高的场合。
    - 使用建议:在组装前确保电容位置正确,避免在组装过程中造成损伤;在极端温度环境下使用时,注意其温度特性。


    5. 兼容性和支持



    - 兼容性:由于是SMD封装,适合大部分SMT生产线上使用。需要注意的是,某些特定焊接条件可能需要进行预热处理。
    - 技术支持:村田制作所提供详尽的技术支持和售后服务,包括产品规格确认、应用咨询和技术培训。


    6. 常见问题与解决方案



    - 问题1:电容器在焊接过程中出现损坏。
    - 解决办法:确保焊接工艺符合制造商建议的标准,使用适当的焊接参数和方法。

    - 问题2:电容器读数与预期不符。
    - 解决办法:检查装配过程中的电容值误差,使用正确的工具进行调整并确保其位置正确无误。


    7. 总结和推荐



    - 综合评估:TZC3R100A110R00作为一款精密可调电容器,在设计和制造方面均展现出高水平。其独特的色码设计、紧凑尺寸以及卓越的温度特性和高可靠性,使其成为许多应用领域的理想选择。
    - 推荐:鉴于其出色的性能和广泛的应用前景,强烈推荐使用TZC3R100A110R00电容器。对于追求高性能和可靠性的项目,它是一个非常值得考虑的选择。

TZC3R100A110R00参数

参数
最大电容值 10pF
最小电容值 3pF
容差 0%~50%
额定电压 100V
长*宽*高 4.5mm*3.2mm*1.7mm
通用封装 SMD
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

TZC3R100A110R00厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

TZC3R100A110R00数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷微调电容 MURATA MANUFACTURING TZC3R100A110R00 TZC3R100A110R00数据手册

TZC3R100A110R00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.382
10+ ¥ 2.5621
100+ ¥ 2.2957
500+ ¥ 2.2957
1000+ ¥ 2.2547
2000+ ¥ 2.2137
10000+ ¥ 2.2137
25000+ ¥ 2.2137
库存: 0
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
