MP2013AGQ-33-Z

产品分类: LDO稳压器
产品描述: 58dB~41dB(100Hz~1kHz) 10μA 正极 Fixed 150mA 1 3.3V 2.5V 3.3V 40V 850mV@ 150mA 0.01%/mA 0.05%/V QFN-8 贴片安装,黏合安装
供应商型号: QMPS-MP2013AGQ-33-Z
供应商: Monolithic Power Systems
标准整包数: 1

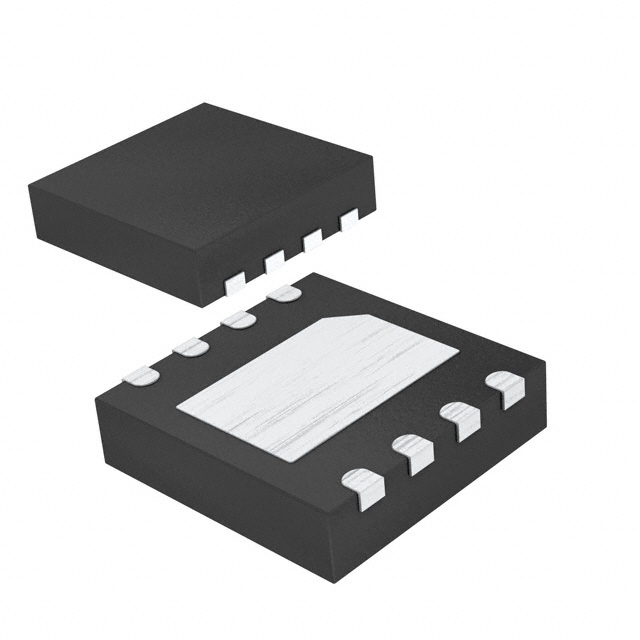

MONOLITHIC POWER SYSTEMS LDO稳压器 MP2013AGQ-33-Z

MP2013AGQ-33-Z概述

    高质量文章:MP2013A 低压差线性稳压器技术解析

    一、产品简介


    MP2013A 是一款由 Monolithic Power Systems(MPS)设计的低功耗线性稳压器,专门用于为具有高电压电池供电系统的设备提供稳定电源。它支持输入电压范围 2.5V 至 40V,具有极低的静态电流(最低仅为 3.3μA)和低功耗性能,特别适合超低功耗微控制器、便携式设备及电池供电系统。
    MP2013A 的关键特点在于其输出电压调节灵活性。它可以提供多种固定输出电压选项(如 1.8V、2.5V、3.3V 和 5.0V),同时具备可调输出功能(范围从 1.215V 到 15V)。这使得 MP2013A 在工业、汽车、医疗成像以及通信设备等多个领域都有广泛应用。

    二、技术参数


    | 参数项 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | IN (Pin 1) | 2.5 | 20 | 40 | V |
    | 输出电压精度 | Output Voltage Accuracy | ±2% |
    | 最大连续输出电流 | Maximum Continuous Output Current 150 mA |
    | 静态电流 | Quiescent Current | 3.3 | 30 | 90 | µA |
    | 热关断阈值温度 | Thermal Shutdown Temperature | 150 165 | °C |
    | 封装尺寸 | Package Type | QFN6 (2x2mm) 或 QFN8 (3x3mm)
    性能优势:
    - 输入电压范围宽广(2.5V~40V)
    - 支持陶瓷电容稳定运行(≥0.47μF)
    - 超低功耗,适用于电池供电设备
    - 保护功能全面,包括过载保护、过温保护

    三、产品特点和优势


    MP2013A 的核心优势体现在以下几个方面:
    1. 多功能性
    MP2013A 支持多种固定输出电压,且提供可调输出功能(1.215V~15V)。这种灵活性使其可以适配不同的电路需求。
    2. 低功耗设计
    静态电流仅为 3.3µA,能够显著延长电池寿命,特别适合对能效要求极高的场合。
    3. 保护机制完善
    内置过载保护和过温保护功能,在异常情况下可自动进入热关断状态,确保芯片长期稳定运行。
    4. 兼容性强
    可通过外部电阻分压网络灵活调整输出电压,兼容不同型号微处理器和外围设备。

    四、应用案例和使用建议


    典型应用案例:
    1. 工业自动化设备
    在工业环境中,许多设备需要稳定的低压电源以保证传感器正常工作。MP2013A 可作为可靠的后端稳压模块,配合高电压供电系统,满足不同设备需求。
    2. 便携式医疗设备
    医疗设备往往需要精确控制的电源,MP2013A 的高精度输出电压和低功耗特性使其成为理想选择。
    3. 移动通信设备
    如手机或平板电脑的电池充电管理,MP2013A 的小型封装和灵活输出电压支持,非常适合这类设备。
    使用建议:
    - 外部元件选择
    推荐使用 X5R 或 X7R 陶瓷电容器(1µF 至 10µF),以提升负载瞬态响应性能。同时,可通过调节电阻分压器设置自定义输出电压。
    - 散热管理
    由于该芯片内部功率限制,建议在高负载条件下加强散热处理,例如连接大面积接地平面。

    五、兼容性和支持


    兼容性:
    MP2013A 兼容多种主流电路板设计和元器件,支持 QFN6 和 QFN8 封装形式,能够轻松集成到现有的 PCB 布局中。
    技术支持:
    MPS 提供详尽的技术文档和支持服务,用户可以通过官方网站下载最新版数据手册和技术更新公告,及时获取最新研发成果。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压偏移过大 | 检查外部电阻分压器阻值是否准确配置 |
    | 静态电流过高 | 确保芯片未处于异常模式(如短路保护触发) |
    | 温度过高报警 | 减少负载电流,增强散热措施 |

    七、总结和推荐


    综合评估:
    MP2013A 是一款高效、紧凑、易于集成的低压差线性稳压器。其卓越的低功耗表现、广泛的输出电压选项以及完善的保护功能使其在工业、医疗和消费电子领域极具竞争力。尤其是针对低功耗应用,MP2013A 表现尤为突出。
    推荐结论:
    对于需要稳定电源供应且追求高能效比的设计项目,强烈推荐选用 MP2013A。其优良的性价比和广泛的应用范围将极大提升整体系统性能。

    本文作者: Monolithic Power Systems 技术编辑团队
    发布时间: 2023 年 10 月

MP2013AGQ-33-Z参数

参数
稳压器数量 1
负载调节 0.01%/mA
输出类型 Fixed
输出电流 150mA
最大输出电压 3.3V
线路调节 0.05%/V
最小输出电压 3.3V
极性 正极
最小输入电压 2.5V
纹波抑制-PSRR 58dB~41dB(100Hz~1kHz)
最大压差@电流 850mV@ 150mA
最大输入电压 40V
Iq-静态电流 10μA
通用封装 QFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP2013AGQ-33-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP2013AGQ-33-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS LDO稳压器 MONOLITHIC POWER SYSTEMS MP2013AGQ-33-Z MP2013AGQ-33-Z数据手册

MP2013AGQ-33-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 11.7735
50+ ¥ 11.7735
100+ ¥ 9.1287
500+ ¥ 7.5077
1000+ ¥ 5.9721
3000+ ¥ 5.5455
库存: 3000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 117.73
