首页  >  产品百科  >  MP2040DQ-LF-Z

MP2040DQ-LF-Z

产品分类: LDO稳压器
产品描述: 40dB(100kHz) 3.5mA Adjustable 3A 1 900mV 3.3V 5.5V 150mV@ 3A (Typ) QFN 贴片安装,黏合安装
供应商型号: MP2040DQ-LF-Z-ND
供应商: Digi-Key
标准整包数: 5000

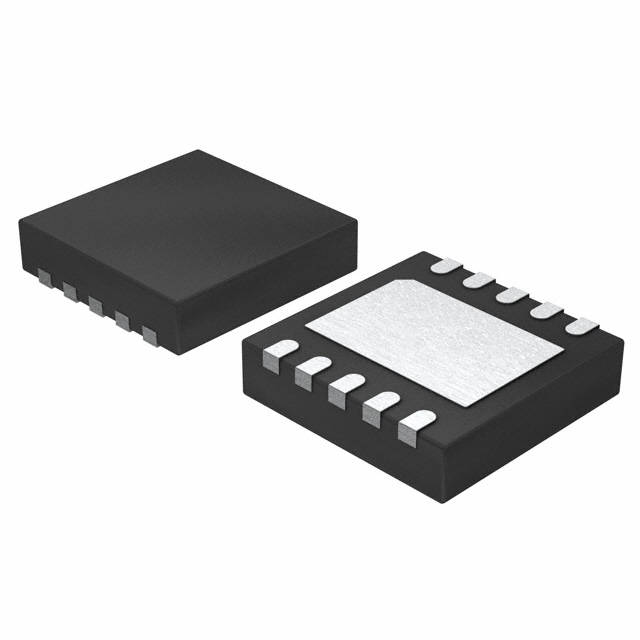

MONOLITHIC POWER SYSTEMS LDO稳压器 MP2040DQ-LF-Z

MP2040DQ-LF-Z概述

    # MP2040 高性能低静态电流低压差线性稳压器

    产品简介


    MP2040 是一款非常低静态电流的双路电源低压差线性稳压器(LDO),由Monolithic Power Systems公司设计制造。它采用双电源供电结构,通过BIAS控制NMOS器件实现高效输出。该器件适用于工业过程控制设备、通信设备以及DSP/ASIC微控制器后置调节等多种应用场合。其输入电压范围为1.1V至5.5V,可提供高达3A的负载电流,具有极低的静态功耗及出色的瞬态响应能力。

    技术参数


    | 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入电压范围 | VIN | - | 1.1 | 5.5 | V |
    | 输出电压范围 | VOUT | - | 0.9 | - | 3.3 | V |
    | 负载电流 | IOUT | - | - | 3.0 | A |
    | 滴落电压 | Dropout | IOUT=3A, VBIAS=3.6V | - | 150 | mV |
    | 反馈电压 | VFB | TA=-40°C~+85°C | 0.495 | 0.51 | 0.525| V |
    | 电源关闭电流 | IQ | - | 0.1 | - | µA |
    其他关键指标还包括:快速瞬态响应、高PSRR值(100kHz时达到40dB)、低噪声(80µVRMS)以及在超低等效串联电阻(ESR)陶瓷电容器下保持稳定性。
    产品特点与优势
    MP2040 的显著特点包括:
    - 低静态功耗:典型值仅为0.1µA,适合便携式和电池供电的应用场景。
    - 优异的瞬态响应:能够快速适应负载变化,保证系统稳定运行。
    - 宽输入电压范围:支持1.1V至5.5V的工作电压,满足多种电路需求。
    - 高度集成化:单芯片内集成了保护电路如过热保护和过流限制,减少外围元件数量。
    这些特性使得MP2040非常适合于对效率要求较高的应用场景,如手持设备、医疗仪器和个人电脑等领域。
    应用案例与使用建议
    应用案例
    1. 工业过程控制设备
    在工厂自动化系统中,MP2040可用于驱动传感器网络或执行机构的小功率电源模块。
    2. 电信设备
    作为无线基站内部的辅助电源管理组件,确保核心处理器得到稳定可靠的电力供应。
    3. PAID存储器后置调节
    当前大多数现代存储芯片需要精密的电源管理系统来维持最佳性能;MP2040可以很好地完成这项任务。
    使用建议
    为了获得更好的滤波效果并减小噪声干扰,在输出端连接一个至少4.7µF的大容量电容是非常必要的。此外,合理选择反馈电阻R1和R2的比例也直接影响最终输出电压精度,因此需仔细计算以达到理想结果。
    兼容性与支持
    MP2040 支持多种封装形式,包括10针QFN(3mm×3mm)和32针QFN(5mm×5mm),这两种型号均符合RoHS标准且无铅。制造商提供了全面的技术文档和支持服务,包括详细的规格书下载链接以及常见问题解答文档。

    常见问题与解决方案


    1. 问:如何判断MP2040是否正常工作?
    答:检查POWER GOOD信号状态即可,当输出电压接近目标值时PG引脚会变为高电平。
    2. 问:如果遇到过温保护触发怎么办?
    答:降低外部负载或者改善散热条件直到温度恢复正常水平为止。
    3. 问:软启动时间设置不合理会产生什么后果?
    答:不正确的设置可能导致启动瞬间电流冲击过大损坏下游电路,请参考手册正确配置软启动电容大小。
    总结与推荐
    综上所述,MP2040是一款性能卓越、性价比高的低压差线性稳压器,特别适合那些需要紧凑设计同时又强调能效比的应用环境。无论是从技术创新还是市场需求角度来看,这款产品都表现出色,强烈推荐给所有寻求高质量解决方案的专业人士使用。

MP2040DQ-LF-Z参数

参数
最大输入电压 5.5V
最小输出电压 900mV
纹波抑制-PSRR 40dB(100kHz)
稳压器数量 1
输出电流 3A
输出类型 Adjustable
最大压差@电流 150mV@ 3A (Typ)
线路调节 -
极性 -
最小输入电压 -
Iq-静态电流 3.5mA
最大输出电压 3.3V
负载调节 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

MP2040DQ-LF-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP2040DQ-LF-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS LDO稳压器 MONOLITHIC POWER SYSTEMS MP2040DQ-LF-Z MP2040DQ-LF-Z数据手册

MP2040DQ-LF-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
