MP2013AGQ-5-Z

产品分类: LDO稳压器
产品描述: 58dB~41dB(100Hz~1kHz) 8μA Fixed 150mA 1 5V 40V 850mV@ 150mA 贴片安装,黏合安装
供应商型号: QMPS-MP2013AGQ-5-Z
供应商: Monolithic Power Systems
标准整包数: 1

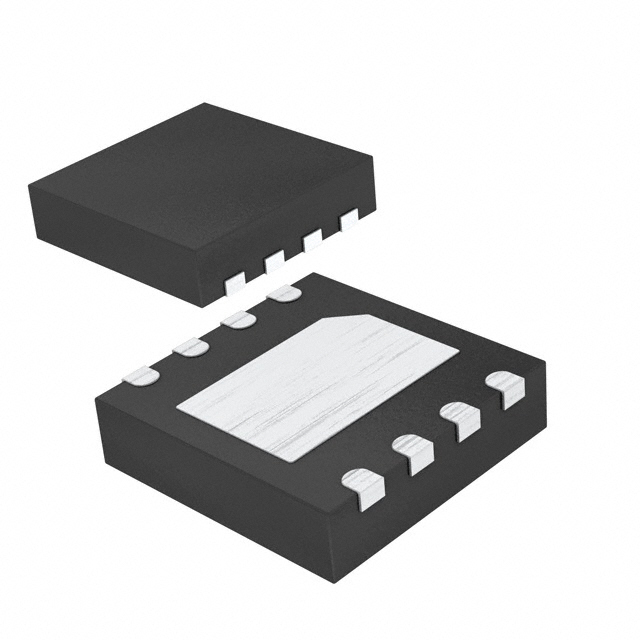

MONOLITHIC POWER SYSTEMS LDO稳压器 MP2013AGQ-5-Z

MP2013AGQ-5-Z概述

    # MP2013A:一款高效能低功耗线性稳压器

    产品简介


    MP2013A是一款专为高电压电池供电系统设计的低功耗线性稳压器,适用于需要宽输入电压范围(2.5V至40V)的应用场景。其显著特点是超低静态电流(典型值为3.3µA)和低至620mV的压差,使其非常适合于对电源效率要求极高的便携式及工业设备中。此外,MP2013A还提供了固定输出版本(1.8V至5.0V)以及可调输出版本(1.215V至15V),灵活性极高,满足多样化的应用需求。
    主要功能
    - 高效能量转换:支持高达150mA的输出电流。
    - 宽输入电压范围:支持2.5V至40V的工作电压。
    - 精确的输出调节:±2%的输出精度确保稳定性能。
    - 保护机制:具备过载保护、过温保护以及热关断功能。

    应用领域
    - 工业与汽车电子
    - 便携式及电池供电设备
    - 超低功耗微控制器
    - 智能手机等手持设备
    - 医疗成像设备

    技术参数


    以下是MP2013A的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.5 | 40 | V |
    | 输出电压范围(固定版)| 1.8 | 5.0 | V |
    | 输出电压范围(可调版)| 1.215 | 15 | V |
    | 输出电流 | 150 mA |
    | 静态电流(典型值) | 3.3 µA |
    | 压差(典型值) | 620 mV |
    | 热阻 | 16 °C/W |
    | 工作温度范围 | -40 | 125 | °C |

    产品特点和优势


    特点
    1. 低静态电流:仅需3.3µA的静态电流,适合长时间待机或电池供电应用。
    2. 高效率:在满载条件下具有出色的转换效率。
    3. 内置多种固定输出电压选项:如1.8V、3.3V等常用电压。
    4. 支持可调输出:通过外部电阻分压器即可轻松调整输出电压。
    优势
    - 极大地延长电池寿命。
    - 减少了热量产生,提高了系统的可靠性。
    - 小巧封装设计(QFN6/QFN8),便于集成。

    应用案例和使用建议


    示例应用场景
    1. 工业控制板:用于工业自动化设备中的传感器模块供电。
    2. 车载娱乐系统:为车内显示屏提供稳定的直流电源。
    3. 便携医疗设备:如血糖仪等便携式检测仪器。
    使用建议
    - 在选择输入电容时,建议采用耐温范围广的X5R/X7R陶瓷电容器,并保证容量在1µF至10µF之间。
    - 若需提高负载瞬态响应速度,可在输出端并联一个22nF的小型陶瓷电容器。
    - 对于高精度应用场合,可以额外加入滤波电路以降低输出噪声。

    兼容性和支持


    MP2013A与其配套设备高度兼容,无论是与其他电子元件还是开发工具链都表现出良好的适配性。制造商Monolithic Power Systems (MPS) 提供了详尽的技术文档和支持服务,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机延迟时间较长 | 增大启动电容至6.8µF |
    | 输出电压不稳定 | 检查反馈网络是否正确连接 |
    | 静态功耗过高 | 确保输入电压在推荐范围内 |

    总结和推荐


    总体而言,MP2013A以其卓越的性能表现和广泛的应用前景成为了一款极具吸引力的产品。它不仅能够满足苛刻的工作环境要求,而且凭借其紧凑的设计和灵活的功能设置,在众多领域展现出强大的市场竞争力。因此,我们强烈推荐MP2013A作为高性能低功耗线性稳压器的理想选择。

MP2013AGQ-5-Z参数

参数
最大输出电压 -
输出类型 Fixed
Iq-静态电流 8μA
最小输入电压 -
纹波抑制-PSRR 58dB~41dB(100Hz~1kHz)
最小输出电压 5V
输出电流 150mA
负载调节 -
极性 -
线路调节 -
稳压器数量 1
最大压差@电流 850mV@ 150mA
最大输入电压 40V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP2013AGQ-5-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP2013AGQ-5-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS LDO稳压器 MONOLITHIC POWER SYSTEMS MP2013AGQ-5-Z MP2013AGQ-5-Z数据手册

MP2013AGQ-5-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
