MP7770GF-Z

产品分类: 多媒体放大器
产品描述: 1-Channel (Mono) or 2-Channel (Stereo) 108*1 @ 6Ω,41*2 @ 4Ω D 类 SO 贴片安装,黏合安装
供应商型号: QMPS-MP7770GF-Z
供应商: Monolithic Power Systems
标准整包数: 1

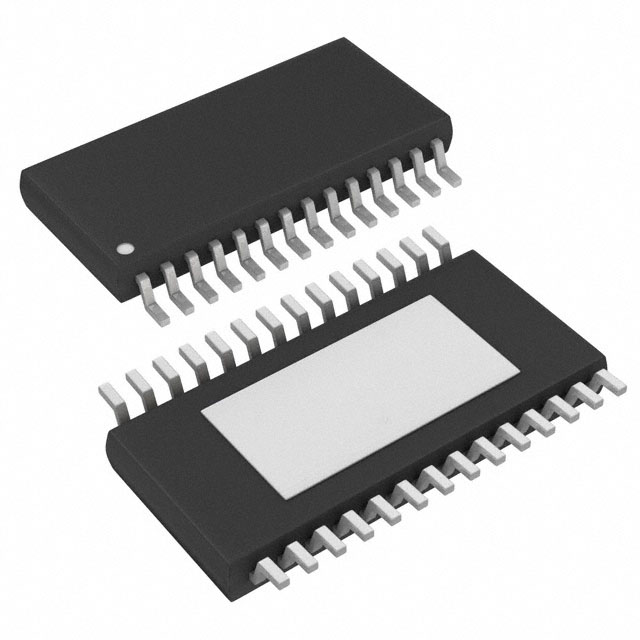

MONOLITHIC POWER SYSTEMS 多媒体放大器 MP7770GF-Z

MP7770GF-Z概述

    # MP7770 2 x 45W Stereo Single-Ended or 90W Mono BTL Class-D Audio Amplifier

    产品简介


    MP7770 是由 Monolithic Power Systems(MPS)推出的高性能类D音频放大器,可支持立体声单端配置(双声道,每声道最大输出功率为45W)或桥接负载模式下的单声道配置(最大输出功率为90W)。该芯片集成了多种先进的功能,如100mΩ的功率MOSFETs、启动/关机时的“pop噪声消除电路”及短路保护电路,显著降低了系统整体的功耗与设计复杂度。MP7770 主要面向家庭影院、音响设备、车载娱乐系统等领域,是高保真音频应用的理想选择。

    技术参数


    以下是MP7770的关键技术规格:
    - 工作电压范围:9.5V至36V(单电源供电)
    - 峰值电流输出能力:±8.5A
    - 单声道配置:45W @ 4Ω,效率>90%
    - 立体声配置:90W @ 8Ω,效率>90%
    - 总谐波失真+噪声(THD+N):0.03% @ 1W,8Ω
    - 开关频率:高达1MHz
    - 启动/关机无噪声设计
    - 集成式欠压锁定(UVP)、热警告及过温保护
    - 封装形式:TSSOP28-EP(带散热焊盘)

    产品特点和优势


    MP7770 的核心优势在于其高效率和低功耗设计,同时具备出色的音频保真度。其采用的专利 Analog Adaptive ModulationTM 技术确保了线性度和快速响应时间。集成化的内部模块化设计不仅简化了外围电路,还大幅减少了PCB占用空间。此外,MP7770 的高信噪比和快速开关速度使其非常适合高要求的音频处理场景。

    应用案例和使用建议


    典型应用
    1. 家庭影院系统:适用于需要高效能音频驱动的家庭影院或高级音响系统。
    2. 车载娱乐系统:适合车载音响中高保真音频输出需求。
    3. 便携式音箱:通过集成式电源管理降低整体功耗,满足移动设备的续航需求。
    使用建议
    - 在立体声配置下,推荐使用较大的滤波电感以减少高频干扰。
    - 为了防止启动噪声,正确连接启动定时电容(CTIMER)。
    - 在高音量环境下需加强散热措施,避免芯片因过热而触发保护机制。

    兼容性和支持


    MP7770 支持主流的音频接口协议,并且易于与其他音频处理器无缝集成。MPS 提供全面的技术文档和支持服务,包括详细的参考设计图和软件开发工具包(SDK),以便开发者快速完成产品原型设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号失真严重 | 检查输入阻抗匹配是否正确;确认滤波电容容量足够 |
    | 芯片过热 | 增加散热片或降低输入电压 |
    | 启动时出现异常噪音 | 调整启动定时电容的大小 |

    总结和推荐


    MP7770 是一款高性能、高可靠性且易于使用的音频放大器,特别适合于需要高效能和高保真音频的应用场景。其紧凑的设计和强大的保护机制使其成为当前市场上极具竞争力的产品之一。强烈推荐给对音频质量有较高要求的设计者和制造商。
    通过结合最新的技术与用户友好的设计,MP7770 成为追求卓越音质体验的最佳选择!

MP7770GF-Z参数

参数
音频-负载阻抗 -
最大工作供电电压 -
最小工作供电电压 -
THD + 噪声 -
输出类型 1-Channel (Mono) or 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 108*1 @ 6Ω,41*2 @ 4Ω
-3db带宽 -
通用封装 SO
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MP7770GF-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP7770GF-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS 多媒体放大器 MONOLITHIC POWER SYSTEMS MP7770GF-Z MP7770GF-Z数据手册

MP7770GF-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 35.8323
50+ ¥ 33.4435
100+ ¥ 30.1162
500+ ¥ 24.0588
1000+ ¥ 16.2952
3000+ ¥ 16.2952
库存: 3000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 358.32
