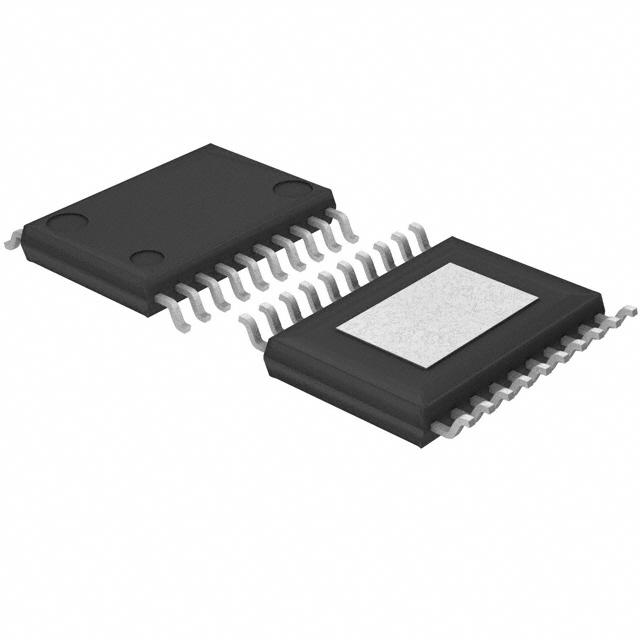

MP7731DF-LF-Z

产品分类: 多媒体放大器
产品描述: 1-Channel (Mono) 30*1 @ 4Ω D 类 SOP 贴片安装,黏合安装
供应商型号: MP7731DF-LF-Z-ND
供应商: Digi-Key
标准整包数: 2500
MONOLITHIC POWER SYSTEMS 多媒体放大器 MP7731DF-LF-Z

MP7731DF-LF-Z概述

    MP7731 5W-30W Class D Mono Bridged Audio Amplifier 技术手册解析

    产品简介


    MP7731 是由 Monolithic Power Systems(MPS)推出的第二代完全集成式音频放大器,属于 Class D 类型。这款音频放大器具备出色的音质表现,同时以高效率著称。它集成了多项保护电路,例如启动/关机消波电路、短路保护电路、180mΩ 功率 MOSFET 等。MP7731 采用全桥输出结构,能驱动 4Ω 扬声器,输出功率范围为 5W 至 30W。其基于 MPS 自主研发的专利技术(Analog Adaptive Modulation,AAM™),实现了极佳的电源抑制比(PSRR)、快速响应时间和单电源操作能力。
    主要功能和应用领域:
    - 功能:支持单电源操作、具备高保真音质和 90% 高效率。
    - 应用领域:平板显示器(LCD 和 PDP)、笔记本电脑和多媒体计算机、电视机、家庭影院系统、DVD/VCD 播放器、游戏设备等。

    技术参数


    以下为 MP7731 的关键技术参数:
    | 参数类别 | 参数名称 | 典型值 |
    |
    | 输出功率(Load = 4Ω) | 最大输出功率 | 30W |
    | 效率 | 5W 时效率 | 90% |
    | 输入信号范围 | THD+N | ≤ 0.1% |
    | 工作电压范围 | VDD | 9.5V~18V |
    | 短路电流 | 5.0A |
    | 启动噪声 | 站点电流(VEN=0V) | 700μA |
    此外,该器件具有内置短路保护、热关断和静音模式等功能,可有效提升系统的稳定性和可靠性。

    产品特点和优势


    MP7731 的核心特点包括:
    - 高效能:采用 Class D 技术,支持高达 90% 的转换效率,显著减少功耗。
    - 集成度高:集成了全部关键功能模块,如短路保护和 180mΩ 集成功率开关。
    - 灵活性强:可配置用于单声道或桥接模式,满足多种应用场景需求。
    - 易用性好:提供完整的典型应用电路设计文档,方便快速开发。
    这些特性使得 MP7731 成为消费电子设备中理想的音频放大解决方案,在市场中具有很强的竞争优势。

    应用案例和使用建议


    应用场景示例:
    1. 家庭影院:为电视或投影仪提供高质量的立体声音频输出。
    2. 便携式音响:适用于笔记本电脑或其他移动设备的外接扬声器。
    3. 智能音箱:集成到智能家居生态系统中,提供清晰稳定的音频播放。
    使用建议:
    - 确保正确的输入耦合电容选型,避免高频信号损失。
    - 使用屏蔽电感和陶瓷电容优化 EMI 性能。
    - 布局时尽量缩短关键组件(如电源滤波电容、输入耦合电容)到芯片的距离。

    兼容性和支持


    MP7731 支持主流的 PCB 尺寸和封装形式(TSSOP20),并提供了详细的评估板参考设计(EV0045)。Monolithic Power Systems 官方网站还提供了丰富的技术支持资源,包括数据手册、应用笔记和技术论坛。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号失真明显 | 检查输入信号范围是否超出限制,调整增益设置。 |
    | 设备在高负载下无法正常工作 | 检查供电电压是否符合要求,增加散热措施。 |
    | 开启后无任何声音输出 | 检查 EN 引脚连接状态,确保驱动逻辑正确。 |

    总结和推荐


    MP7731 是一款功能强大且高度集成的 Class D 音频放大器,适合需要高效能和紧凑设计的应用场合。其卓越的音质表现、优秀的热管理和低功耗特性使其成为当今消费电子市场的理想选择。对于寻求高品质音频体验的开发者而言,MP7731 绝对值得推荐使用。
    如果您正在寻找一款既经济又高效的音频放大解决方案,那么 MP7731 将是一个非常明智的选择。

MP7731DF-LF-Z参数

参数
最小工作供电电压 -
THD + 噪声 -
输出类型 1-Channel (Mono)
放大器类型 D 类
最大输出功率 30*1 @ 4Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 -
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
