541020208

厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 500μm 2 20pin 2.5mm 2mm 250nm 金 贴片安装 7.6mm(长度)*4.1mm(高度)
供应商型号: 541020208
供应商: 云汉优选
标准整包数: 10

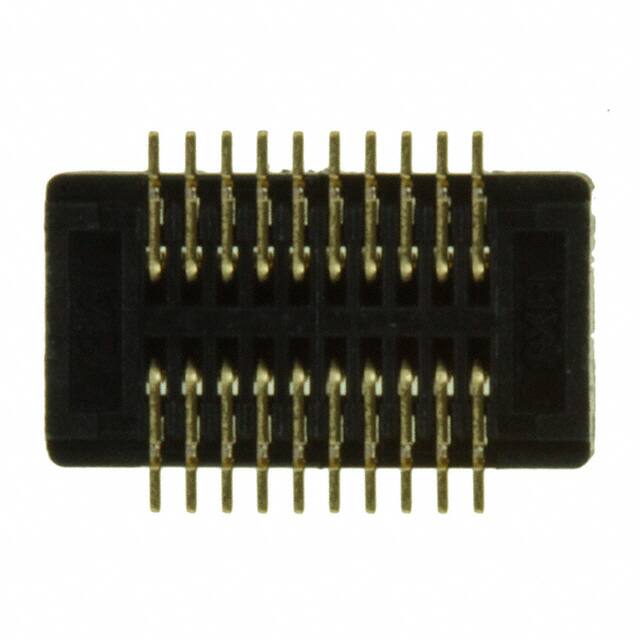

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 541020208

541020208概述

    SlimStack™ Receptacle 0.50mm Pitch (0541020208) 技术手册

    1. 产品简介


    SlimStack™ 系列是 Molex 公司设计的一种高密度板对板连接器,广泛应用于各类电子产品中。本次介绍的产品型号为 0.50mm (.020") 接口间距的 SlimStack™ 插座,它采用表面贴装技术(SMT),具备双排垂直设计,适用于信号传输。该系列包括 16, 20, 30, 40, 50, 60 和 70 路版本,本次具体介绍的是 20 路版本。

    2. 技术参数


    - 物理参数:
    - 接触点数量:20
    - 接触电阻:最大 20mΩ
    - 极化方式:无
    - 颜色:黑色
    - 推荐 PCB 厚度:1.60mm (.063")
    - 包装类型:卷带式托盘
    - 接触材料:磷青铜
    - 电镀材料:触点金电镀,端子金电镀
    - 操作温度范围:-40°C 至 +85°C
    - 电气参数:
    - 最大电流:每触点 0.5A
    - 最大电压:50V
    - 其他参数:
    - 连接高度:2.50mm (.098")
    - 双排垂直设计
    - 极化到 PCB:无

    3. 产品特点和优势


    - 高密度设计:0.50mm 的超细间距,使得连接器能够在有限的空间内提供更多的连接通道。
    - 耐久性强:最高可支持 30 次插拔循环,确保长时间使用依然保持稳定的电气性能。
    - 可靠连接:经过严格测试,可在 -40°C 到 +85°C 的宽温度范围内稳定工作。
    - 绿色环保:符合 EU RoHS、中国 RoHS 等环保标准,无卤素。

    4. 应用案例和使用建议


    SlimStack™ 插座适用于需要高密度连接的板对板应用,例如电信设备、工业自动化控制系统、计算机和消费电子设备。在实际使用时,建议遵循以下几点:
    - 环境适应性:确保使用环境的温度在 -40°C 至 +85°C 之间。
    - 操作规程:避免超过规定的最大电流和电压,以防损坏连接器。
    - 正确安装:遵循制造商的安装指南,确保 PCB 厚度适配并正确固定。

    5. 兼容性和支持


    - 兼容性:该产品与 Molex 500334 PCB 头相匹配。
    - 技术支持:如有任何问题,可以联系 Molex 官方客服或访问其官网获取更多帮助和支持。

    6. 常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查 PCB 的厚度是否符合推荐值,并确保正确的安装过程。
    - 问题:无法实现高频信号传输
    - 解决方案:确保每个触点都正确焊接,没有虚焊或短路情况。
    - 问题:接触电阻过高
    - 解决方案:更换新的连接器,确保所有材料均为正品,避免使用过期或劣质产品。

    7. 总结和推荐


    综上所述,SlimStack™ 0.50mm 接口间距的连接器凭借其高密度设计、耐用性以及广泛的温度适用范围,在各种板对板应用中表现出色。特别适合需要在紧凑空间内进行高效连接的应用场景。强烈推荐在相关项目中使用该产品,以获得可靠的连接效果和长期稳定性。

541020208参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 2mm
针脚数 20pin
接合堆叠高度 2.5mm
长*宽*高 7.6mm(长度)*4.1mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

541020208厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

541020208数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 541020208 541020208数据手册

541020208封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.6002
20+ ¥ 3.4202
库存: 78
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 36
