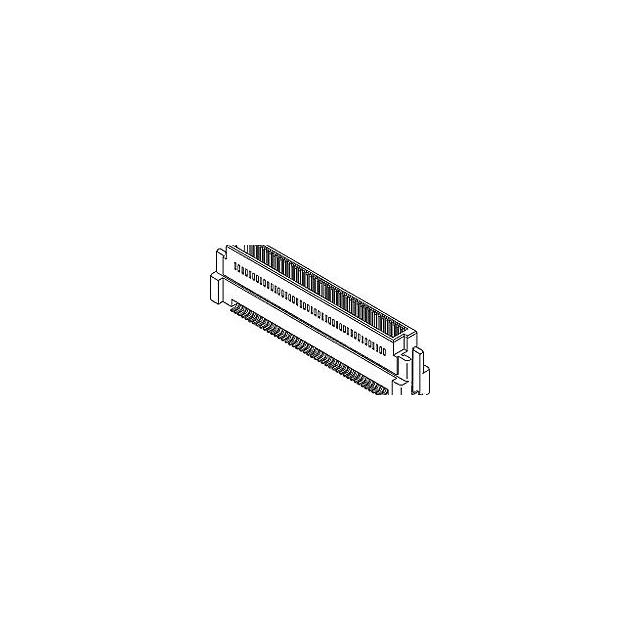

535531679

厂牌: MOLEX
产品描述: Board to Board & Mezzanine Connectors 640μm 2 金 贴片安装 5.2mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 535531679

535531679概述

    SlimStack™ 0.635mm (.025") Pitch Header 技术手册解析

    1. 产品简介


    SlimStack™ 是一种用于板对板连接的小型化连接器系统。它具有0.635毫米(0.025英寸)的微小间距,可实现高密度的信号传输。SlimStack™ 主要应用于电信、网络通信、工业自动化和消费电子产品等领域,特别适合需要高可靠性和紧凑设计的应用场景。

    2. 技术参数


    - 电路数:160个(最大和已加载)
    - 接口样式:表面贴装(Surface Mount)
    - 排数:双排
    - 间距:0.635毫米(0.025英寸)
    - 最大电流:每个接触点0.5安培
    - 最大电压:100伏特
    - 工作温度范围:-55°C 至 +85°C
    - 电镀材料:金(接触面)、锡(端接面)
    - 极性:极性定向到PCB
    - 封装方式:管状包装
    - 叠层高度:10.00毫米(0.394英寸)和16.00毫米(0.630英寸)

    3. 产品特点和优势


    - 紧凑设计:SlimStack™ 具有非常小的间距和高密度,使其成为空间受限应用的理想选择。
    - 可靠性高:最多可达50次插拔循环,确保长期使用中的高可靠性。
    - 环保材料:采用无铅设计,符合欧盟RoHS标准,且不含卤素,符合低卤素标准。
    - 防尘防水:完全屏蔽设计有助于防止灰尘和水汽侵入。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于电信设备、路由器、交换机、打印机等高密度信号传输的场合。
    - 使用建议:在焊接过程中,建议使用惰性气体保护焊接环境以避免氧化,同时保持连接器垂直安装,以确保最佳的电气和机械性能。

    5. 兼容性和支持


    - 兼容性:可与52760、52885和52837系列进行堆叠,堆叠高度分别为8.00毫米(0.315英寸)和14.00毫米(0.551英寸)。
    - 支持和服务:请联系Molex获取更多技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:插拔过程中连接器变形。
    - 解决方案:检查是否正确安装,并使用适当的工具进行操作,确保插拔过程均匀受力。
    - 问题2:信号传输不稳定。
    - 解决方案:检查是否正确连接,确保所有电路已正确加载,并检查是否存在任何干扰源。

    7. 总结和推荐


    综上所述,SlimStack™ 0.635mm (.025") Pitch Header 具有紧凑的设计、高可靠性以及环保材料的特点,在众多应用场景中表现出色。尽管产品信息生成日期较早,但其技术和特性仍然适用于现代电子设计的需求。对于需要高密度信号传输且空间受限的应用,强烈推荐使用此产品。

535531679参数

参数
排数 2
触头镀层
板上高度 -
针脚数 -
接合堆叠高度 -
触头镀层厚度 -
类型 Board to Board & Mezzanine Connectors
间距 640μm
长*宽*高 5.2mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装,管装
