190110039

厂牌: MOLEX

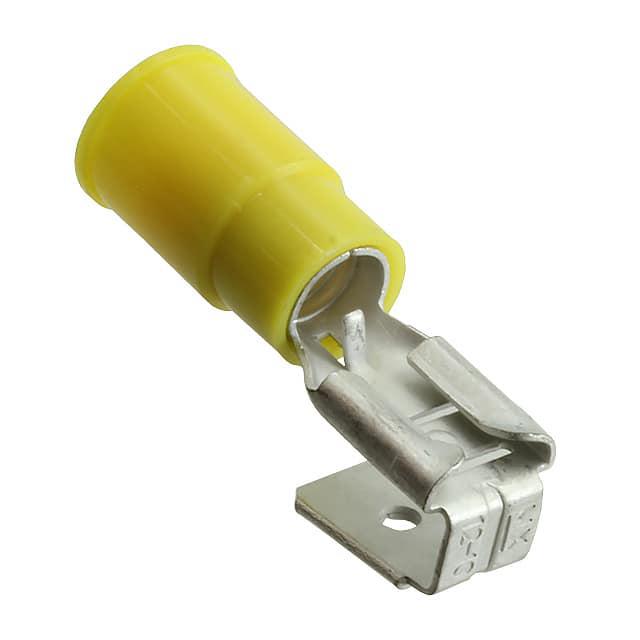

产品描述: Quick Disconnect Terminal 10-12AWG Brass Yellow F 25.65mm Tin InsulKrimp™ Bag
供应商型号: SR-190110039
供应商: 海外现货
标准整包数: 2000
MOLEX 端子 - 快速连接/快速断开端子 190110039

190110039概述

    绝缘端子快速插接产品技术手册

    1. 产品简介


    绝缘端子快速插接(InsulKrimp Quick Disconnects) 是一种适用于各种电气连接需求的高性能连接器。这些产品专为电线直径从10 AWG到26 AWG不等的电气系统设计,具有完全或部分绝缘功能,广泛应用于汽车、工业自动化、家用电器和电子设备等领域。这类产品的主要功能是提供可靠的电气连接,确保电流传输的安全与稳定。

    2. 技术参数


    以下表格列出了绝缘端子快速插接的关键技术参数:
    | 参数 | 规格 |

    | 电压等级 | 600VAC |
    | 电流等级 | 24 - 26 AWG:无特定电流额定值
    24 AWG:4A
    22 AWG:7A
    20 AWG:10A
    18 AWG:15A
    16 AWG:20A
    14 AWG:30A
    12 AWG:40A
    10 AWG:48A |
    | 最大操作温度 | 105°C(221°F) |
    | 测试条件 | 额定电流下温升不超过30°C;热循环测试,24个周期温升不超过15°C,500个周期不超过85°C |
    | 绝缘材料 | 尼龙94V2或94V0,少数型号为PVC 94V2 |
    | 镀层 | 100µin最小光面锡
    部分型号锌铬酸盐镀层 |

    3. 产品特点和优势


    绝缘端子快速插接 的显著特点是具备高可靠性与安全性。具体如下:
    - 完全绝缘:避免触电危险,保障操作人员安全。
    - 耐高温:最高工作温度可达105°C,适用于严苛的工作环境。
    - 高稳定性:满足UL 310标准的各项测试要求,确保长期稳定工作。
    - 易于安装:通过简单的压接方式实现快速连接,简化装配流程。
    - 广泛的适用性:适用于多种规格的电线,满足多样化应用需求。

    4. 应用案例和使用建议


    应用案例:这类产品在汽车电子系统中用于电池与车载设备之间的连接;在家用电器中用于电源线与控制板的连接;在工业自动化领域则用于传感器与执行器之间的信号传输。
    使用建议:在选择合适的端子时,需根据所用电线的直径选择相应的型号。建议在压接过程中使用专用工具以确保最佳连接效果,并且在安装前进行必要的绝缘检查。

    5. 兼容性和支持


    - 兼容性:适用于标准尺寸的电线和插头,具体尺寸见附录表格。
    - 支持:制造商提供全面的技术支持和售后服务,包括产品安装指导、故障排查和更换服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子松动 | 检查压接工艺是否符合规范,必要时重新压接 |
    | 绝缘层损坏 | 更换受损部件 |
    | 温度过高 | 检查电流是否超过额定值,调整电流负载 |

    7. 总结和推荐


    总结:绝缘端子快速插接以其卓越的电气性能、稳定的机械特性和广泛的应用范围,成为连接技术领域的佼佼者。特别是其高安全性与可靠性,使其在各类电子设备中表现出色。
    推荐:鉴于其可靠性和多样性,强烈推荐使用此系列产品于各种需要安全可靠连接的应用场合。无论是工业自动化还是日常消费电子,这些端子都能提供最佳的电气连接解决方案。

190110039参数

参数
25.65mm(mm)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

190110039厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

190110039数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 190110039 190110039数据手册

190110039封装设计

查看详情并下载
Symbol
Footprint
3D Model
