5016471100

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Connector Headers and PCB Receptacles 压接 锡 22-26 AWG 压入式
供应商型号: TS-5016471100
供应商: 海外现货
标准整包数: 10
MOLEX 矩形连接器 - 触头 5016471100

5016471100概述


    产品简介

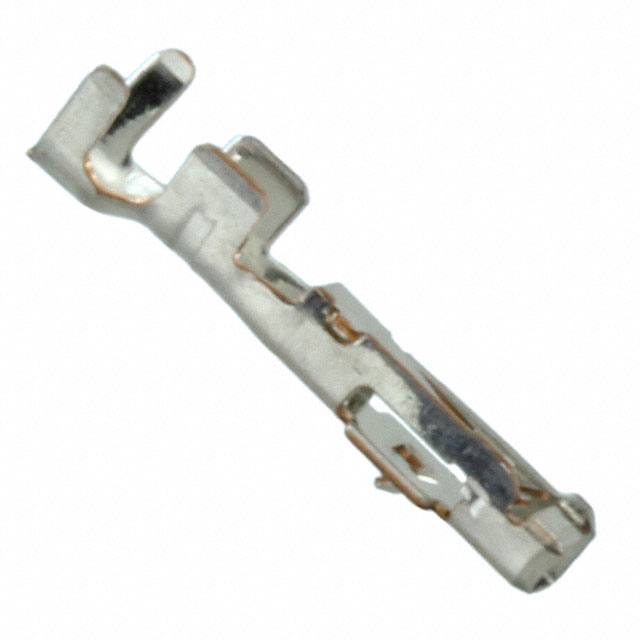

    产品名称: iGrid 2.00mm Pitch Female Crimp Terminal
    产品类型: 带锡(Sn)镀层的2.00毫米间距女性压接端子
    应用领域: 信号传输,线对板连接,广泛应用于汽车、通信、工业控制等领域。

    技术参数


    - 接点最大电流: 2.0A
    - 电压范围: 最大交流电压(RMS)/直流电压:250V
    - 耐用性: 最大插拔次数:30次
    - 端子性别: 女性
    - 材料:
    - 端子金属部分:铜合金
    - 锡镀层:接触面锡,端子终止面锡
    - 重量: 每米净重:48.091毫克
    - 适用绝缘导线直径: 0.95-1.50毫米
    - 导线规格: 22, 24, 26 AWG 或 0.126-0.34平方毫米
    - 包装类型: 袋装
    - 压接方式: 压接或压缩

    产品特点和优势


    iGrid 2.00mm Pitch Female Crimp Terminal 采用了铜合金材质并经过锡镀层处理,确保了高导电性和良好的抗腐蚀性。该端子的最大插拔次数达到30次,能够在多次使用后仍保持可靠的连接性能。其2.0A的最大电流和250V的电压耐受能力,使其适用于多种严苛的应用环境,如汽车、通信和工业控制系统。此外,低卤素状态符合IEC 61249-2-21标准,进一步提升了产品的环保性能。

    应用案例和使用建议


    iGrid 系列端子已成功应用于多种信号传输和线对板连接场景。例如,在汽车制造中,用于连接传感器和控制单元;在通信设备中,用于连接电路板和模块。建议在使用时,先根据实际需求选择合适的导线规格和压接工具,确保正确安装。同时,为延长使用寿命,建议定期进行检查和维护。

    兼容性和支持


    iGrid 系列端子可与 iGrid Dual Row Receptacle Housing(型号501646)和 Extraction Tool for MX150L, MX150, PT Bulb Socket, iGrid, SPOX, 和 Wire-to-Motor Terminals(型号638131500)配套使用。为了保证最佳性能,推荐使用 Premium Grade Hand Crimp Tool for iGrid Female Terminals, 26-22 AWG and 0.30-0.20mm² Wire(型号638192300)进行压接操作。厂商提供了全面的技术支持和售后保障服务,以帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 插拔次数未达到预期
    解决方案: 检查压接工艺是否正确,确认使用了正确的压接工具。如有必要,更换新的端子和压接工具。
    - 问题2: 无法保持稳定的电气连接
    解决方案: 检查导线规格是否匹配,确保压接牢固。如果问题依然存在,建议联系技术支持获取进一步指导。
    - 问题3: 导线与端子连接处出现松动
    解决方案: 检查压接工艺和工具,重新压接。确保使用正确的压接力,避免过度压接导致导线损坏。

    总结和推荐


    总体而言,iGrid 2.00mm Pitch Female Crimp Terminal 是一款高性能、可靠性强的电子元器件,特别适合于各种严苛的工业环境。它具有良好的电气性能、耐用性和环保性,且厂商提供了全面的支持和服务。因此,对于需要高性能信号传输和线对板连接的应用场景,强烈推荐使用这款产品。

5016471100参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 22-26 AWG
安装方式 压入式
零件状态 在售
包装方式 散装

5016471100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5016471100数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 5016471100 5016471100数据手册

5016471100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1072 ¥ 0.9109
库存: 33440
起订量: 2200 增量: 40
交货地:
最小起订量为:1000
合计: ¥ 910.9
直接购买
加入购物车
