首页  >  产品百科  >  1722533111

1722533111

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀金电源端子 母端子, Ultra-Fit系列
供应商型号:
供应商:
标准整包数: 0

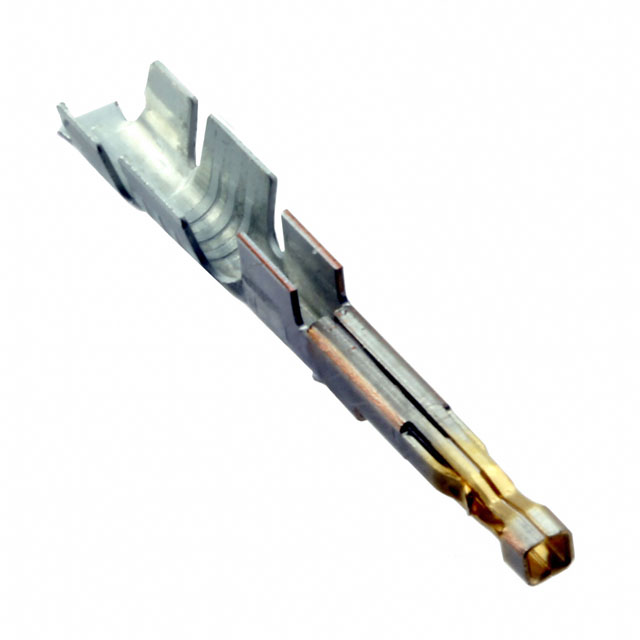

MOLEX 矩形连接器 - 触头 1722533111

1722533111概述

    Ultra-Fit Receptacle Terminal 技术手册

    产品简介


    Ultra-Fit Receptacle Terminal(超适配对接接头终端)是一款专门用于16-18 AWG及20-22 AWG线径的高性能接头终端。该产品以其卓越的电气特性和机械性能而著称,在各种高可靠性需求的应用场景中表现优异,广泛应用于汽车、工业控制、通信系统等领域。

    技术参数


    | 参数 | 规格 |

    | 适用线径 | 16-18 AWG (美国线规) |
    20-22 AWG (美国线规) |
    | 接触镀层 | 30微英寸镍 + 15微英寸金 (选项2) |
    30微英寸镍 + 70微英寸金 (选项3) |
    | 线规最大外径 | 16AWG - 最大2.00mm |
    18AWG - 最大1.70mm |
    20AWG - 最大1.50mm |
    22AWG - 最大1.30mm |
    | 公差 | 角度公差:±0.25° |
    | 材料 | 高导电铜合金 |

    产品特点和优势


    Ultra-Fit Receptacle Terminal 在设计上具有以下特点和优势:
    - 高可靠性和耐用性:采用高导电铜合金材料,并具备多种接触镀层选项,保证长期稳定的工作性能。
    - 易于安装和维护:专为单线缆压接设计,结构简单,便于现场安装和维护。
    - 宽范围兼容性:适用于多种不同规格的线材,满足多样的应用需求。
    - 优秀的电气性能:低接触电阻和良好的信号传输能力,确保高效的电力传输和数据通讯。

    应用案例和使用建议


    - 汽车制造:在汽车电子系统中,Ultra-Fit Receptacle Terminal 可用于连接传感器和执行器,提高系统的可靠性。
    - 工业自动化:在工业控制系统中,该终端可用于连接PLC、传感器等关键部件,确保稳定的数据传输。
    - 通信设备:在通信设备内部,它可以用于电路板之间的连接,提高信号传输的稳定性。
    使用建议:
    - 安装时应按照手册中的说明正确布线,确保电线自由浮动。
    - 根据具体应用选择合适的镀层选项,以适应不同的工作环境。
    - 使用绝缘套管,限制电线的最大外径,以避免因空间不足导致的连接问题。

    兼容性和支持


    - Ultra-Fit Receptacle Terminal 适用于与 Molex 的 172256, 172258, 172260 和 172262 接收器壳体配套使用。
    - 提供详细的安装指南和技术支持文档,以帮助用户顺利完成安装并进行必要的维护。

    常见问题与解决方案


    - 问题:安装过程中发现接触不良。
    解决方法:检查电线是否正确压接到终端内,重新调整或更换终端。
    - 问题:发现电线直径不符合要求。
    解决方法:选用符合规格的电线,根据手册推荐的最大外径进行更换。

    总结和推荐


    Ultra-Fit Receptacle Terminal 是一款集高可靠性、易用性和广泛兼容性于一体的优质接头终端。它凭借出色的技术参数和实用的设计,在多个行业中都有广泛应用,特别是在对信号传输质量和系统可靠性要求较高的场合。我们强烈推荐这款产品给需要高性能接头终端的应用工程师和技术人员。

1722533111参数

参数
类型 功率
线规 20-22 AWG
触头镀层
触头端接 压接
触头镀层厚度 380nm
长*宽*高 19.87mm(长度)*3.45mm(高度)
安装方式 压入式
零件状态 停产
包装方式 卷带包装
