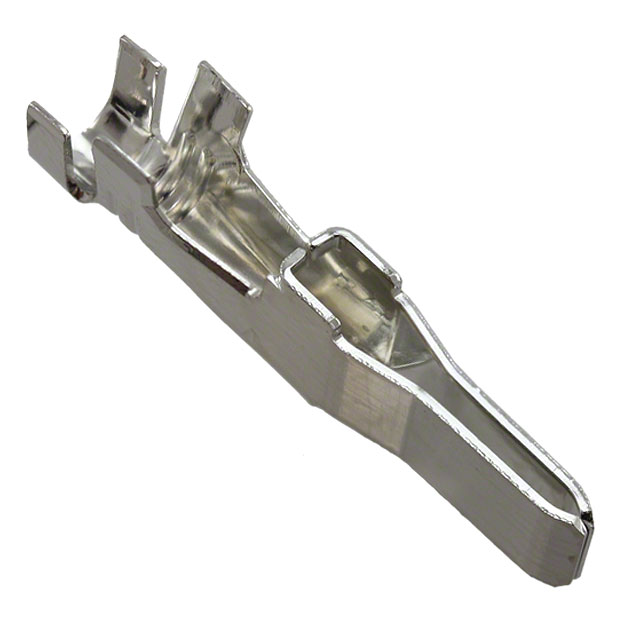

428170131

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: 功率 压接 2.54μm 锡 8 AWG 压入式 29.6mm(长度)*6mm(高度)
供应商型号: 428170131
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 触头 428170131

428170131概述


    产品简介


    MINI-FIT SR. 系列连接器系统是一种适用于电线对电线和电线对印刷电路板(PCB)应用的单排和双排版本的产品。其产品名称包括:Female Terminal、Male Terminal、Receptacle、Plug、Vertical Header 和 Right Angle Header。该系列产品特别适合使用绞合镀锡铜线进行端接,具有广泛的适用性和良好的性能。

    技术参数


    - 额定电压: 最大 600V(不同型号之间有所不同)
    - 电流容量: 从17A到40A不等,具体取决于线规和插头类型
    - 机械性能: 插拔力要求为插入最大3.0kg/接点,拔出最小0.25kg/接点;终端插入力最大7.0kg;终端拉出力最小10kg
    - 环境性能: 工作温度范围为-40°C至+105°C;耐冷性、热冲击、湿度循环、振动、机械冲击、防锈等测试均符合标准
    - 安全认证: UL、CSA 和 TUV 的相关证书均已取得
    - 其他性能: 连接器具备高绝缘电阻(最小1000MΩ)、电介质强度、接触电阻及热老化等方面的性能指标

    产品特点和优势


    MINI-FIT SR. 系列连接器系统具备多种优势:
    - 广泛应用: 适用于各种工业和消费电子产品,尤其适合空间受限的设计
    - 卓越的电气性能: 具备低初始接触电阻(最大1.5mΩ)和高绝缘电阻(最小1000MΩ)
    - 机械可靠性: 经过严格的机械性能测试,确保长期稳定运行
    - 环境适应性: 在极端环境下仍能保持良好性能,如温度波动、振动和湿度等
    - 安全性: 拥有UL、CSA 和 TUV 认证,保证用户安全

    应用案例和使用建议


    应用案例
    MINI-FIT SR. 系列连接器系统广泛应用于工业自动化、医疗器械、通信设备等领域。例如,在自动化控制柜内,这些连接器可以用于连接传感器、执行器和其他电子元件,以确保系统稳定可靠地运行。
    使用建议
    为了获得最佳效果,请注意以下几点:
    - 正确选择线规: 依据电流需求选择合适的线规,以避免因电流过大而引起过热问题
    - 恰当的端接方法: 确保正确的端接工艺,特别是在焊接时要遵循标准操作程序,以避免虚焊或焊接不良导致的故障
    - 适当的安装: 注意连接器的正确插入方向和力道,避免过度插入或拔出造成损坏

    兼容性和支持


    MINI-FIT SR. 系列连接器支持多种类型的金属镀层选项,包括锡、金和银,这使其能够与多种材料兼容。厂商提供了全面的技术支持,包括详细的销售图纸和产品文档,以帮助客户进行设计和安装。此外,厂商还提供售后维护和技术咨询,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题1: 插拔困难
    - 解决方案: 确保正确的插入方向和力度,检查是否有异物阻碍。

    - 问题2: 接触不良
    - 解决方案: 检查是否有脏污或氧化现象,使用清洁剂进行清理,并确保连接器的金属部分完好无损。
    - 问题3: 机械磨损
    - 解决方案: 定期检查并更换磨损部件,对于运动频繁的部分可考虑增加润滑剂。

    总结和推荐


    MINI-FIT SR. 系列连接器系统凭借其卓越的电气性能、机械稳定性和环境适应性,成为一款值得信赖的产品。它的广泛应用和多样的配置使其在众多场合下都能表现出色。鉴于其高品质和稳定性,我们强烈推荐在需要高性能连接器的应用中使用此产品。

428170131参数

参数
触头镀层厚度 2.54μm
类型 功率
线规 8 AWG
触头镀层
触头端接 压接
长*宽*高 29.6mm(长度)*6mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

428170131厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

428170131数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 428170131 428170131数据手册

428170131封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 17.4477
20+ ¥ 16.5753
库存: 204
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 174.47
