首页  >  产品百科  >  206460-0022

206460-0022

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: 压接 380nm 金 20-24 AWG
供应商型号: 14M-206460-0022
供应商: 云汉优选
标准整包数: 1

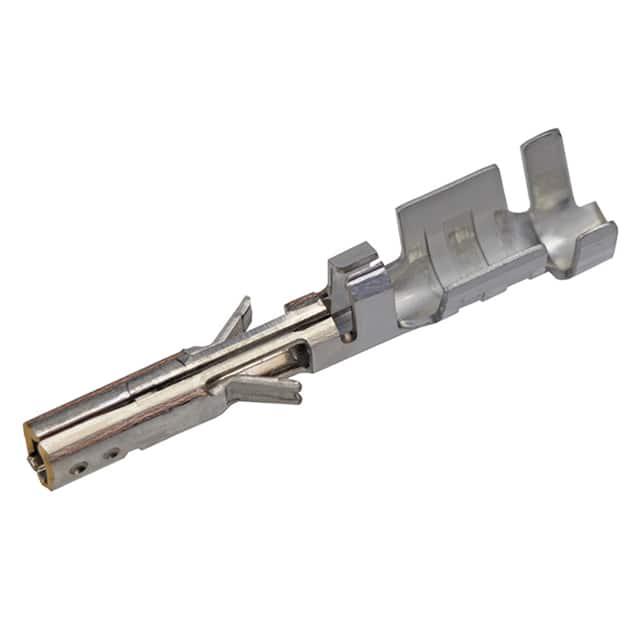

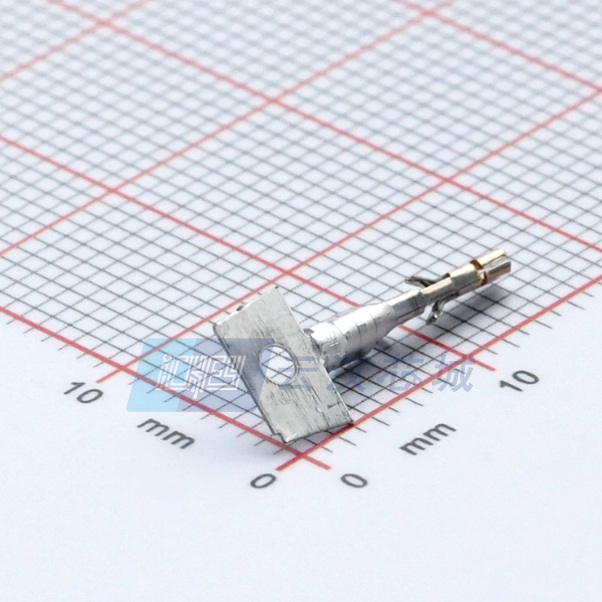

MOLEX 矩形连接器 - 触头 206460-0022

206460-0022概述

    Micro-Fit+ Crimp Terminal: 技术手册综述

    产品简介


    Micro-Fit+ Crimp Terminal 是一款高性能的电连接器终端,主要用于实现电线与电线之间以及电线与电路板之间的可靠连接。它广泛应用于各种电子设备中,如电源系统、汽车电子、家用电器及工业控制等领域。此款终端具有高度的可靠性,可以适应各种恶劣的工作环境。

    技术参数


    - 电流容量: 最大9.8A
    - 电压等级: 最大600V AC (RMS)/DC
    - 耐久性: 可达200次插拔循环
    - 接触材料: 高导电铜
    - 电镀材料: 插配金(金层厚度≥0.380µm),端接锡(锡层厚度≥1.520µm)
    - 绝缘层直径: 1.85mm
    - 适用线径: 24-20 AWG
    - 净重: 0.066g
    - 认证标准: UL E29179, REACH SVHC, IEC-62474, IPC 1752A Class C/D, RoHS 等多项合规标准

    产品特点和优势


    1. 高可靠性: 经过严格的耐久性测试,能够承受至少200次插拔循环,确保长期稳定运行。
    2. 高导电率: 使用高导电铜作为材料,保证低电阻和良好的导电性能。
    3. 兼容多种工具: 兼容各种专用工具,便于安装和操作,如2037023500、2037023600等适用工具,使安装过程更加便捷。
    4. 环保合规: 符合RoHS、REACH等国际环保法规,适合在全球范围内使用。

    应用案例和使用建议


    Micro-Fit+ Crimp Terminal 主要应用于电源系统和汽车电子等领域。例如,在汽车电子中,它可以用于连接电池组与电子控制单元,以确保稳定的电力传输。此外,在家用电器中,可用于电机驱动与控制系统之间的连接。
    使用建议:
    1. 在安装过程中,确保工具正确匹配以避免损坏终端。
    2. 连接时需严格按照规范进行,避免过载和短路现象发生。
    3. 定期检查连接点,确保接触良好,避免因老化导致的性能下降。

    兼容性和支持


    Micro-Fit+ Crimp Terminal 可以与Micro-Fit+ Dual Row Receptacle Housings (206461) 和Micro-Fit+ Single Row Receptacle Housings (215759) 等配套使用。此外,供应商还提供了专门的工具和配件,如11030043提取工具和2037023500至2037023700的细调应用器等,以确保安装过程顺利。

    常见问题与解决方案


    1. 问: 连接不稳定?
    - 答: 检查接触面是否清洁无污,重新插拔连接器,确保接触良好。
    2. 问: 连接点温度过高?
    - 答: 检查电线线径是否符合规格,如有必要更换合适规格的电线,避免过载。

    总结和推荐


    Micro-Fit+ Crimp Terminal 凭借其高可靠性、优良的导电性和广泛的适用性,在多个行业领域都表现出了出色的性能。对于需要高稳定性、高耐用性的应用场景,推荐选用此款终端。此外,考虑到其丰富的兼容工具和专业支持服务,该产品在市场上具备显著的竞争优势。

206460-0022参数

参数
类型 -
线规 20-24 AWG
触头镀层
触头端接 压接
触头镀层厚度 380nm
零件状态 在售
包装方式 卷带包装

206460-0022厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

206460-0022数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 206460-0022 206460-0022数据手册

206460-0022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7841
10+ ¥ 0.771
30+ ¥ 0.6099
100+ ¥ 0.514
300+ ¥ 0.4705
12000+ ¥ 0.4356
库存: 17748
起订量: 1 增量: 12000
交货地:
最小起订量为:1
合计: ¥ 0.78
直接购买
加入购物车
