0428150144

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀银压接端子 母端子, Mini-Fit Sr系列
供应商型号: TS-0428150144
供应商: 海外现货
标准整包数: 2500

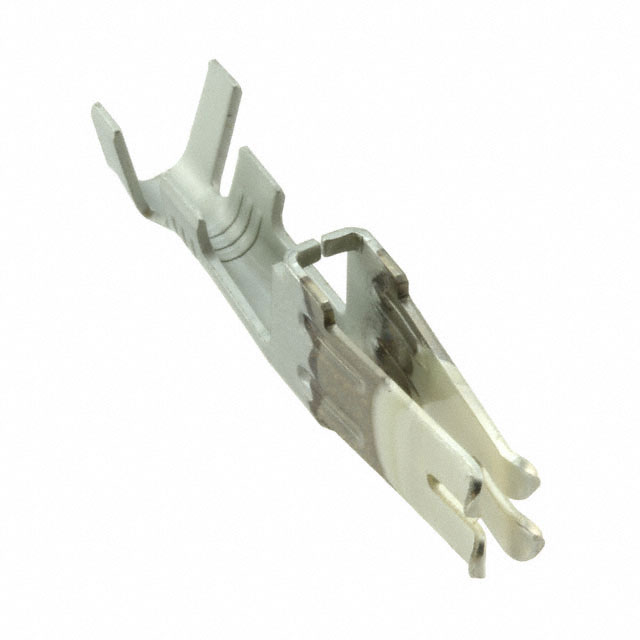

MOLEX 矩形连接器 - 触头 0428150144

0428150144概述

    Mini-Fit Sr. Crimp Terminal 技术手册概述

    1. 产品简介


    Mini-Fit Sr. Crimp Terminal 是一款高性能的连接器终端,主要用于电力传输和电线连接应用中。该终端属于压接类型,支持16至14 AWG的电线尺寸,并采用银(Ag)镀层。此款终端是Mini-Fit Sr. 功率连接器系列的一部分,广泛应用于电源、线对板及线对线连接场景。

    2. 技术参数


    - 电流最大额定值: 50.0A
    - 性别标识: 女性端子
    - 材料-金属: 高性能合金(HPA)
    - 材料-镀层(插配): 银
    - 材料-镀层(端接): 锡
    - 净重: 1.381克
    - 包装类型: 卷盘
    - 插配镀层最小厚度: 2.540微米
    - 端接镀层最小厚度: 2.540微米
    - 端接界面风格: 压接或压缩
    - 电线绝缘直径: 最大4.57毫米
    - 电线尺寸(AWG): 14, 16
    - 电线尺寸(平方毫米): 不适用

    3. 产品特点和优势


    Mini-Fit Sr. Crimp Terminal 具备高电流传输能力和低力传输,能够在高电流密度环境下稳定工作。其采用的银镀层和高性能合金材料提高了电接触的可靠性和耐久性。此外,此款终端在设计上便于安装和维护,且适用于多种电线尺寸,具有极高的通用性和灵活性。

    4. 应用案例和使用建议


    Mini-Fit Sr. Crimp Terminal 广泛应用于汽车、工业自动化、消费电子等领域的电源连接系统中。例如,在电动车充电站的连接系统中,该终端可以确保稳定的高电流传输。建议在使用过程中确保电线绝缘直径不超过指定范围,以避免接触不良或其他故障。同时,定期检查连接器的镀层状态,确保长期可靠的电接触。

    5. 兼容性和支持


    该终端可与其他Molex产品如42816单排插座外壳、43914双排插座外壳、638113800手摇压接工具、638130400微型压接终端抽取工具以及638912000微型麦克压接机兼容。Molex提供全面的技术支持和售后服务,包括在线帮助文档、客户支持热线和技术论坛。

    6. 常见问题与解决方案


    - 问题: 端子接触不良
    - 解决方案: 检查端子是否正确压接到位,确保电线绝缘直径符合标准。
    - 问题: 端子镀层损坏
    - 解决方案: 更换受损端子,并定期进行检查和维护。

    7. 总结和推荐


    Mini-Fit Sr. Crimp Terminal 在高电流传输和可靠性方面表现出色,非常适合于各种电力传输应用。其便捷的安装和维护方式以及广泛的兼容性使其成为行业内的理想选择。总体而言,强烈推荐使用此产品。

0428150144参数

参数
线规 14-16 AWG
触头镀层
触头端接 压接
触头镀层厚度 2.54μm
类型 Connector Power
长*宽*高 27.6mm(长度)*5.94mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0428150144厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0428150144数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0428150144 0428150144数据手册

0428150144封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.5331 ¥ 4.5317
5000+ $ 0.5008 ¥ 4.2565
10000+ $ 0.4788 ¥ 4.0698
20000+ $ 0.4469 ¥ 3.7985
库存: 7500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 11329.25
