0561208728

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Connector Rectangular 压接 250nm 金 24-28 AWG 压入式 2.6mm(长度)*12.85mm(高度)
供应商型号: SR-0561208728
供应商: 海外现货
标准整包数: 7000

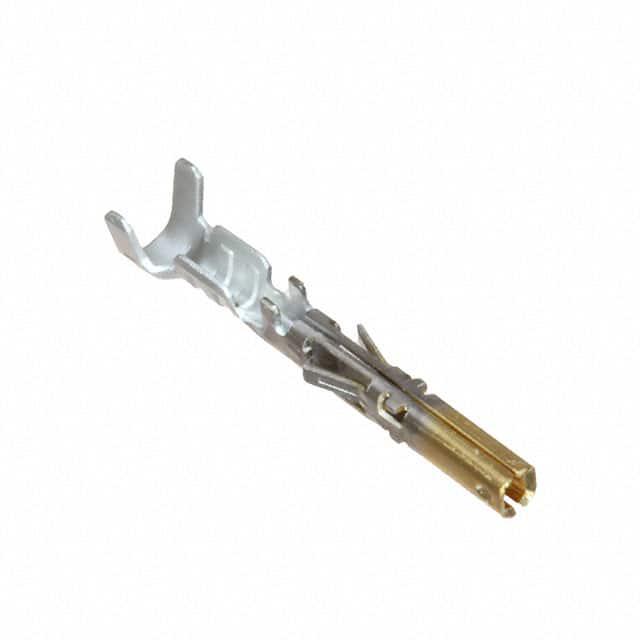

MOLEX 矩形连接器 - 触头 0561208728

0561208728概述


    产品简介


    MINI ROBOT CONN. 40 CKT. 是一种专为机器人和其他自动化设备设计的连接器系列,属于模块类型40极(10P x 4模块)。这种迷你机器人连接器主要用于需要高可靠性和紧凑设计的应用场合,如工业自动化、机械臂控制、传感器集成等。它提供了出色的电气性能和机械稳定性,适用于多种工业环境。

    技术参数


    电气性能:
    - 最大允许电压: 250V
    - 最大允许电流: AWG#19: 7.0 A/pin;AWG#22: 5.0 A/pin;AWG#23: 4.0 A/pin
    - 全极通电时的最大总电流: AWG#23: 1.5 A/pin
    - 使用温度范围: -55℃ 至 +105℃
    - 适用电线尺寸: AWG#19、AWG#22、AWG#23
    机械性能:
    - 压接引拔强度: AWG#19: 78.4 N (8.0 kgf);AWG#22: 35.3 N (3.6 kgf)
    - 终端插入力: ≤14.7 N (≤1.5 kgf)
    - 终端保持力: ≥24.5 N (≥2.5 kgf)
    - 杠杆锁紧力: ≤196 N (≤20 kgf)
    - 杠杆操作力: ≤196 N (≤20 kgf)
    环境性能:
    - 振动测试: 10-55-10 Hz, 1.5 mm P-P 幅度,2小时
    - 冲击测试: 490 m/s² (50G), 11 ms 脉冲时间,18次冲击
    - 湿热测试: 60±2℃,相对湿度 90-95%,96小时
    - 温度循环测试: -55℃ 至 +85℃,5个周期
    - 耐热性测试: 105±2℃,96小时
    - 耐寒性测试: -55±3℃,96小时
    - 耐盐雾测试: 35±2℃,48±4小时喷雾

    产品特点和优势


    - 紧凑设计: MINI ROBOT CONN. 40 CKT. 具有小巧的设计,适用于空间受限的环境中。
    - 高可靠性: 强大的电气性能和机械稳定性确保长期可靠的运行。
    - 广泛的应用场景: 可用于各种工业自动化设备和机器人系统,提升系统的整体性能。
    - 良好的兼容性: 与多种标准电气设备兼容,便于集成和维护。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 用于自动装配线上的传感器连接。
    - 机器人系统: 用于机械臂的信号传输和电源供应。
    - 医疗设备: 用于精密医疗设备中的传感器和执行器连接。
    使用建议:
    - 正确安装: 在进行压接操作时,确保电线和端子完全压接到位,以避免接触电阻过高。
    - 定期检查: 定期对连接器进行检查,特别是检查接触部分是否有腐蚀或损坏。

    兼容性和支持


    MINI ROBOT CONN. 40 CKT. 系列产品设计兼容多种标准电气设备。供应商提供全面的技术支持和维护服务,包括详细的安装指南和故障排查指南。

    常见问题与解决方案


    - 问题: 连接器出现接触不良。
    - 解决方法: 检查连接器是否正确安装,端子是否牢固压接,必要时重新安装或更换端子。

    - 问题: 高频使用后,连接器发热严重。
    - 解决方法: 确认使用的电线规格是否符合要求,如果必要,可以考虑使用更大规格的电线以减少发热。

    总结和推荐


    综合评估:
    MINI ROBOT CONN. 40 CKT. 系列连接器凭借其紧凑设计、高可靠性和广泛的适用性,在工业自动化领域表现出色。适合用于高精度和高要求的应用场景。
    推荐:
    强烈推荐使用 MINI ROBOT CONN. 40 CKT. 系列连接器,特别是在工业自动化和机器人系统中。该系列产品具有卓越的电气性能和机械稳定性,能够满足苛刻的工作环境要求。

0561208728参数

参数
触头镀层厚度 250nm
类型 Connector Rectangular
线规 24-28 AWG
触头镀层
触头端接 压接
长*宽*高 2.6mm(长度)*12.85mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装

0561208728厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0561208728数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0561208728 0561208728数据手册

0561208728封装设计

查看详情并下载
Symbol
Footprint
3D Model
