5050663010

厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 350μm 2 30pin 600μm 570μm 金 贴片安装 2mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5050663010

5050663010概述

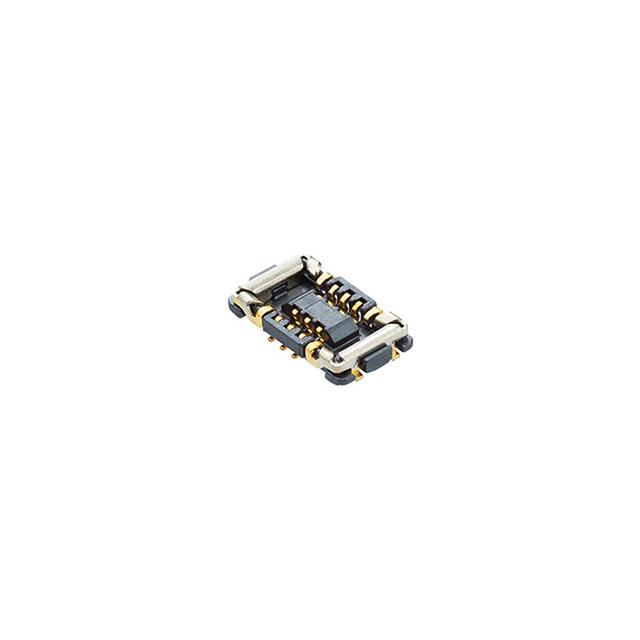

    SlimStack Armor™ 0.35mm Pitch Board-to-Board Receptacle

    1. 产品简介


    SlimStack Armor™是一款具有0.35毫米间距的板对板连接器。它属于SlimStack系列产品,广泛应用于各种电子设备中,包括消费电子产品、工业控制设备、通信设备等领域。此款连接器的主要功能是实现电路板之间的电连接,确保信号传输的稳定性和可靠性。

    2. 技术参数


    - 电路数(加载):30
    - 电路数(最大):30
    - 颜色:树脂黑色
    - 耐久性(最大插拔次数):30次
    - 配合高度:0.60毫米
    - 材料 - 金属:铜合金
    - 材料 - 电镀(配合):金
    - 材料 - 电镀(终止):金
    - 净重量:13.388毫克
    - 行数:2
    - 方向:垂直
    - PCB固定:是
    - 间距(配合接口):0.35毫米
    - 极化:是
    - 堆叠能力:是
    - 操作温度范围:-40°C至+85°C
    - 电流 - 每个触点最大值:0.3安培
    - 电压 - 最大值:50伏特

    3. 产品特点和优势


    - 高密度设计:采用0.35毫米的超小间距设计,能够实现更高的布线密度,适合紧凑型电子设备。
    - 耐用性强:最高可达30次的插拔循环,确保长时间使用下的可靠性和稳定性。
    - 垂直安装:采用垂直安装方式,节省空间,便于组装和维护。
    - 双排设计:两个独立的排布结构,增加了连接器的稳定性和可靠性。
    - 环保材料:使用铜合金和金电镀材料,符合RoHS和REACH标准,保证产品的绿色环保特性。

    4. 应用案例和使用建议


    - 应用案例:SlimStack Armor™ 0.35mm连接器广泛应用于消费电子产品(如智能手机和平板电脑)、工业自动化设备以及通信设备中。
    - 使用建议:由于其极高的插拔循环次数,建议在需要频繁插拔的应用场景下优先考虑使用。另外,在极端环境下(如高温或低温)使用时,应注意温度范围,以确保正常工作。

    5. 兼容性和支持


    - 兼容性:该产品与系列内的其他部件兼容,特别是与505070 0.35mm Pitch SlimStack Armor™ Board-to-Board Plug Connector相匹配。
    - 支持和维护:Molex公司提供全面的技术支持和售后服务,用户可以通过访问公司官网或联系客户服务部门获取详细信息。

    6. 常见问题与解决方案


    - 问题1:如何正确安装SlimStack Armor™连接器?
    - 解决方案:严格按照技术手册中的步骤进行安装,确保所有插针对齐并牢固固定。
    - 问题2:长时间使用后出现接触不良怎么办?
    - 解决方案:检查是否有尘埃或氧化物积累,定期清洁连接器,确保其正常工作。

    7. 总结和推荐


    SlimStack Armor™ 0.35mm Pitch Board-to-Board Receptacle凭借其高密度设计、耐用性强以及环保材料等优势,在板对板连接器市场上具有较高的竞争力。建议在需要高密度、高可靠性的电子设备中优先选择此款连接器。对于有频繁插拔需求或者需要在极端环境下工作的应用,这款连接器无疑是最佳选择。

5050663010参数

参数
针脚数 30pin
接合堆叠高度 600μm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 350μm
排数 2
触头镀层
板上高度 570μm
长*宽*高 2mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

5050663010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5050663010数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 5050663010 5050663010数据手册

5050663010封装设计

查看详情并下载
Symbol
Footprint
3D Model
