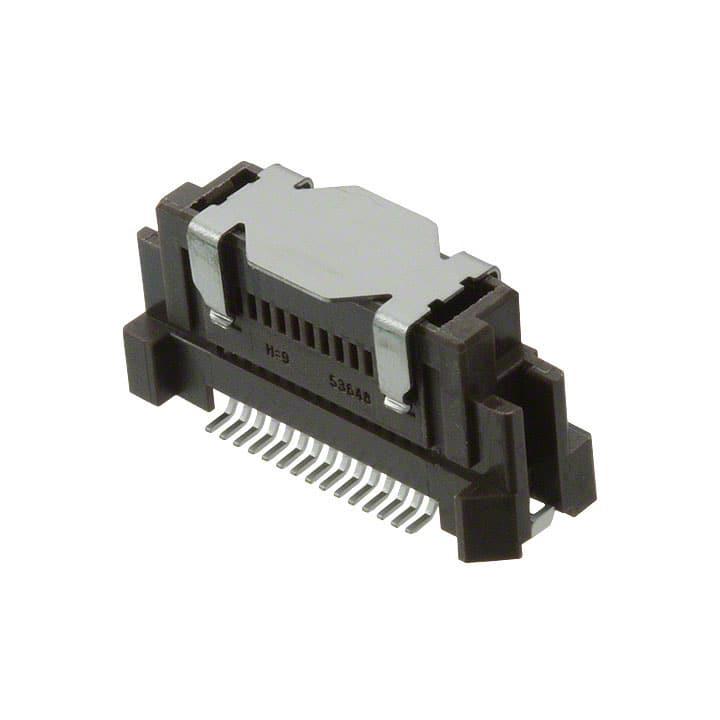

536490374

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 640μm 2 30pin 14mm,15mm 8mm 250nm 金 SMD,P=0.64mm 贴片安装 16.4mm(长度)*5.2mm(高度)
供应商型号: Q-536490374
供应商: 期货订购
标准整包数: 3040
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 536490374

536490374概述

    SlimStack Board-to-Board/Board-to-FPC Connectors 技术手册

    1. 产品简介


    SlimStack Board-to-Board/Board-to-FPC 连接器是一种先进的连接解决方案,广泛应用于电子设备的板对板连接和信号传输。该系列包括各种规格的插头和插座,特别适用于高密度电路板的设计。主要特点是小型化、高可靠性以及多功能集成。

    2. 技术参数


    - 产品型号:0536490374
    - 产品家族:PCB Headers
    - 系列名称:53649
    - 主要规格:
    - 接触点数:30个
    - 间距:0.635mm
    - 工作高度:9.00mm 或 15.00mm
    - 工作宽度:6.40mm
    - 最大载流能力:0.5A
    - 电压范围:最高100V
    - 操作温度范围:-55°C 至 +105°C
    - 插拔次数:最多50次
    - 锁定机制:有
    - 材料:接触金属为铜合金,表面镀金;端子金属表面镀锡;树脂材料为耐高温热塑性塑料

    3. 产品特点和优势


    SlimStack连接器以其独特的结构设计,能够在有限的空间内实现高密度布线,同时提供优异的电气性能和机械稳定性。其紧凑的设计和耐用的材料使其在高振动和高温环境下依然保持稳定可靠。此外,插拔次数高达50次,保证了长期使用中的性能一致性。

    4. 应用案例和使用建议


    - 应用案例:
    - 智能手机:实现主板与屏幕之间的信号传输。
    - 可穿戴设备:如智能手表和健康监测设备,需要在小体积内实现多路信号传输。
    - 物联网设备:如智能家居传感器,要求高性能和小尺寸的连接器。
    - 使用建议:
    - 在安装过程中要确保正确的插入方向,以避免损坏连接器。
    - 使用前检查锁扣是否完全闭合,以确保良好的电接触和机械固定。
    - 定期进行清洁和检查,以延长使用寿命并保持最佳性能。

    5. 兼容性和支持


    SlimStack 0.635 插头与 52885 和 52901 型号的插座兼容。厂商提供详细的文档和参考设计,确保用户能够顺利集成到现有系统中。同时,厂商还提供技术支持和售后保障,帮助用户解决任何使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:连接器无法正常插入。
    - 解决办法:确认插头和插座的方向正确,并检查是否有异物阻碍插入。
    - 问题2:连接不稳定,信号质量差。
    - 解决办法:确保锁扣完全闭合,并重新清洁接触面以去除氧化层或灰尘。
    - 问题3:接触电阻过高。
    - 解决办法:检查端子表面镀层是否完好,必要时更换新的连接器。

    7. 总结和推荐


    总体而言,SlimStack Board-to-Board/Board-to-FPC Connectors 是一款出色的连接解决方案,适用于多种高要求的应用场景。其卓越的性能、可靠的机械结构和丰富的配套支持使其成为市场上的热门选择。对于寻求高效、可靠且易于集成的连接解决方案的工程师和设计师来说,SlimStack 是一个值得推荐的产品。

536490374参数

参数
触头镀层
板上高度 8mm
针脚数 30pin
接合堆叠高度 14mm,15mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Plug
间距 640μm
排数 2
长*宽*高 16.4mm(长度)*5.2mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
