5009130602

厂牌: MOLEX

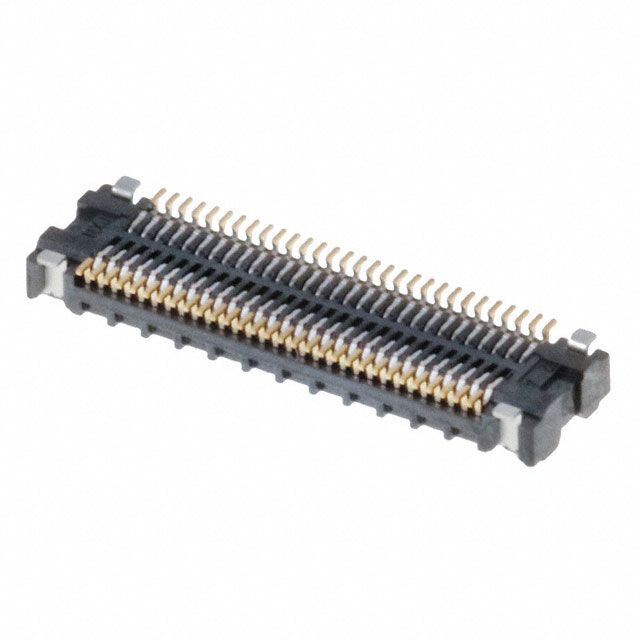

产品描述: 焊盘 400μm 2 60pin SMD,P=0.4mm 贴片安装 15.1mm(长度)*4.2mm(高度)
供应商型号: 5009130602
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 板垫片/叠接器(板对板) 5009130602

5009130602概述

    SlimStack Board-to-Board Receptacle 技术手册解析

    产品简介


    SlimStack Board-to-Board Receptacle 是一款用于电路板之间连接的高性能插槽,特别适用于需要高密度连接的应用场合。它具有0.40mm的超小间距,能够支持多达60个电路通道。其独特的J-Bend结构设计使得它能够在1.80mm或2.30mm的混合高度下稳定工作,并且宽度为4.20mm,确保了高效的空间利用率。该产品广泛应用于消费电子、通讯设备、计算机主板以及其他需要高可靠性的板对板连接的场景。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 电气特性:
    - 最大电流:0.3A
    - 最大电压:50V AC (RMS)/DC
    - 电路数(加载):60
    - 电路数(最大):60
    - 物理特性:
    - 连接高度:1.80mm 或 2.30mm
    - 连接宽度:4.20mm
    - 材料:
    - 插头金属:磷青铜
    - 电镀层:焊接面金
    - 连接树脂:高温热塑性塑料
    - 电阻:无
    - 持久性:30次配对循环
    - 质量:132.801毫克
    - 包装类型:卷带式包装
    - 极化:无
    - 锁定机制:配对时锁定
    - 环境条件:
    - 工作温度范围:-40°C 到 +105°C

    产品特点和优势


    SlimStack Board-to-Board Receptacle 的独特优势包括:
    - 小型化设计:0.40mm的超小间距使得它能够节省空间并提高电路板密度。
    - 高可靠性:最多可达30次配对循环,确保长期稳定性。
    - 广泛适用性:通过了中国RoHS、欧盟ELV、低卤素等多项合规标准,保证产品符合环保要求。
    - 多电路通道:可支持高达60个电路,适用于多种高密度连接需求。
    - 锁定机制:配有可靠的配对锁定机制,保证在使用过程中不会意外松动。

    应用案例和使用建议


    SlimStack Board-to-Board Receptacle 广泛应用于各种板对板连接场景,如智能手机、平板电脑、服务器、路由器等设备内部连接。使用建议如下:
    - 散热管理:由于产品的工作温度范围较广(-40°C到+105°C),在设计电路板时需要考虑有效的散热措施。
    - 正确配对:建议在组装前检查接触部分是否有异物,并确认正确的插入方向。
    - 定期维护:长时间使用后,建议定期检查并清洁接触部分,以确保良好的导电性能。

    兼容性和支持


    SlimStack Board-to-Board Receptacle 可与同系列的其他产品(如501745系列)完美配合。制造商提供详尽的技术支持和维护服务,以确保客户在使用过程中的顺利运行。此外,该产品已通过多项国际合规认证,确保其在全球市场的通用性和安全性。

    常见问题与解决方案


    在实际使用过程中,用户可能会遇到以下几个问题及解决方案:
    - 问题:无法正常连接
    - 解决方案:检查插头与插座的极性是否匹配,并确保两者完全对齐后再插入。

    - 问题:接触不良
    - 解决方案:使用专用工具轻轻清除接触面上的氧化层,保持接触面干净。

    - 问题:电路损坏
    - 解决方案:在焊接过程中控制好电流和温度,避免过高导致焊点损坏。

    总结和推荐


    综上所述,SlimStack Board-to-Board Receptacle 在技术参数、可靠性、适用范围等方面表现出色,非常适合需要高密度连接的应用场景。结合其广泛的兼容性、可靠的支持和良好的性价比,强烈推荐给追求高质量、高可靠性的电子产品设计师和工程师。

5009130602参数

参数
排数 2
长度- 堆叠高度 -
针脚数 60pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 400μm
端接 焊盘
长*宽*高 15.1mm(长度)*4.2mm(高度)
通用封装 SMD,P=0.4mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
