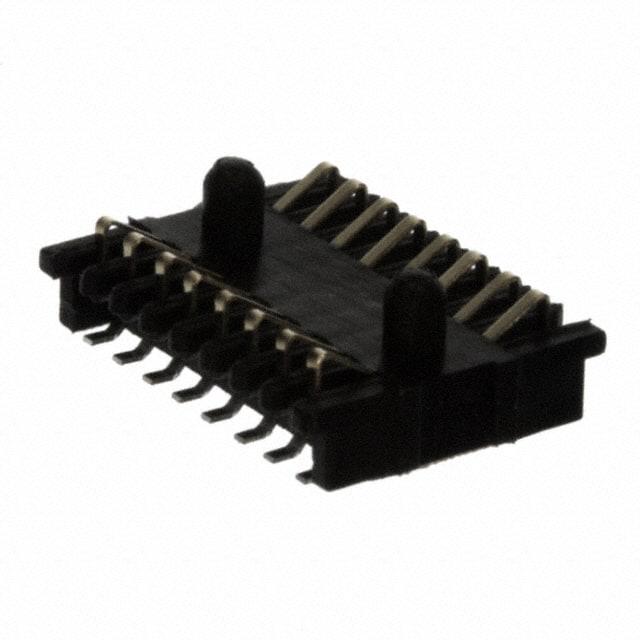

00-9158-016-020-061

厂牌: AVX
产品描述: 焊盘 1mm 2 16pin SMD,P=1mm 贴片安装 9mm(长度)*7mm(高度)
供应商型号:
供应商:
标准整包数: 0
AVX 矩形连接器 - 板垫片/叠接器(板对板) 00-9158-016-020-061

00-9158-016-020-061概述

    Dual Row Stacker 9158-000 BTB 技术手册

    产品简介


    Dual Row Stacker 9158-000 BTB 是一款用于连接两块印刷电路板(PCB)的一体式连接器,适用于移动电话、PDA、医疗设备、公共移动无线电(PMR)、工业设备、安全系统以及手持扫描仪等领域。它采用独特的接触设计,能够确保即使PCB不平行也能实现可靠的连接,从而减少公差积累并降低成本。

    技术参数


    - 型号和堆叠高度:
    - 00-9158-016-020-062(16位)
    - 00-9158-020-020-062(20位)
    - 00-9158-024-020-062(24位)
    - 00-9158-028-020-062(28位)
    - 堆叠高度:
    - 020:1.9mm 至 2.1mm
    - 025:2.1mm 至 2.7mm
    - 030:2.8mm 至 3.3mm
    - 额定电流:1A/接触点
    - 额定电压:125VAC(RMS或直流等效,基于放置距离)
    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-40°C 至 +70°C
    - 绝缘材料:高温塑料;UL94 HB
    - 接触材料:铍铜
    - 电镀:金镍镀层
    - 耐久性:50个周期

    产品特点和优势


    - 成本效益:只需一个部件即可完成购买和库存管理。
    - 简化装配:即使PCB不平行也能实现可靠的连接。
    - 高耐用性:可承受冲击和振动,经受住50个周期的测试。
    - 公差管理:允许高达±0.30mm的间距公差。
    - 灵活性:可根据客户需求定制不同规格。

    应用案例和使用建议


    这款连接器广泛应用于多种移动设备和工业设备中。例如,在移动电话中,它可以实现可靠的数据传输和电源供应。在手持扫描仪中,它保证了稳定的连接以实现高效操作。
    使用建议:
    1. 在组装时,务必确保接触头不会超出焊盘区域。
    2. 确保PCB之间的堆叠高度在规定的范围内,避免因焊膏厚度导致的误配。

    兼容性和支持


    该产品采用表面贴装技术(SMT),并提供带或不带定位销的版本。这些连接器在批量生产中采用带和卷包装方式交付,便于自动化装配线上的使用。制造商还提供了全面的技术支持和维护服务。

    常见问题与解决方案


    - Q:如何处理接触不良?
    - A: 检查焊接是否均匀,确保PCB之间的堆叠高度符合规定,重新焊接以消除可能存在的短路或虚焊。

    - Q:接触头容易损坏怎么办?
    - A: 避免过度弯曲或施加过大的力,确保连接器正确安装并且固定牢固。

    总结和推荐


    Dual Row Stacker 9158-000 BTB 是一款高性能、高可靠性的连接器,适用于多种设备。其独特的设计使其能够在不平行的PCB之间实现稳定可靠的连接,同时具有较高的耐用性和成本效益。因此,强烈推荐用于需要精确连接的应用场景。

00-9158-016-020-061参数

参数
颜色 -
间距 1mm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 16pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
长*宽*高 9mm(长度)*7mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
