00-9158-016-025-062

厂牌: AVX

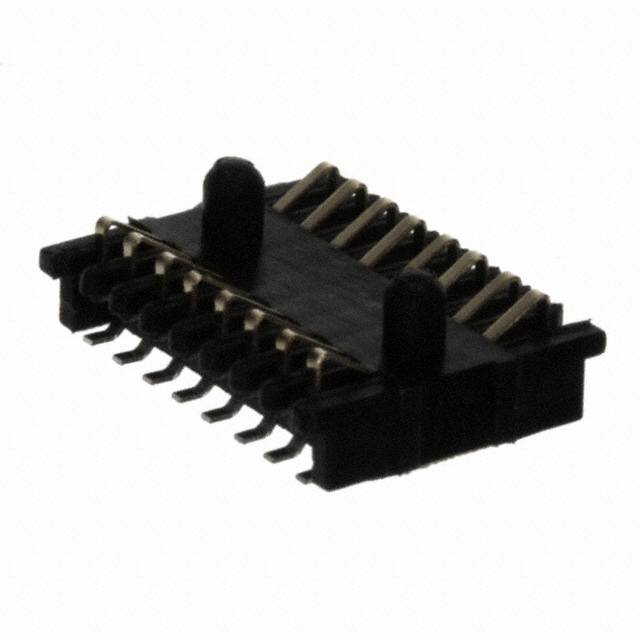

产品描述: 焊盘 1mm 2 16pin SMD,P=1mm 贴片安装 9mm(长度)*7mm(高度)
供应商型号:
供应商:
标准整包数: 0
AVX 矩形连接器 - 板垫片/叠接器(板对板) 00-9158-016-025-062

00-9158-016-025-062概述


    产品简介


    Dual Row Stacker 9158-000 BTB 是一款用于连接两个印刷电路板(PCBs)的单件式连接器。适用于移动电话、PDA、医疗设备、便携式无线电设备(PMR)、工业设备、安全设备以及手持扫描仪等多种应用领域。该系列产品提供多种接触点配置(16、20、24 和 28 接触点),可以满足不同高度需求(1.90mm 至 3.30mm),并可根据客户要求定制特殊规格,如更高的堆叠高度(最多 5.10mm)。

    技术参数


    - 规格参考: 201-01-073
    - 电流额定值: 1 安培/接点
    - 电压额定值: 125VAC(峰值或直流等效值)
    - 工作温度: -55°C 至 +125°C
    - 存储温度: -40°C 至 +70°C
    - 绝缘材料: 高温塑料;UL94 HB
    - 接触材料: 铍铜
    - 镀层: 金镍电镀
    - 耐用性: 50 次循环

    产品特点和优势


    - 独特的接触设计:即使在没有平行情况下也可以确保可靠的连接。
    - 高抗震和抗振性:能够在恶劣环境下保持稳定连接。
    - 成本效益:单一零件采购及库存管理更方便,减少装配时间。
    - 耐久性强:具有出色的耐用性和可靠性。
    - 容差控制:允许 PCB 有一定的容差,有助于减少系统内的容差积累。

    应用案例和使用建议


    - 移动电话:适用于连接主板与显示屏。
    - PDA:便于实现多功能设备内部组件之间的可靠连接。
    - 医疗设备:对耐用性和可靠性要求高的设备中的关键连接部分。
    - 便携式无线电设备(PMR):在空间受限的情况下提供稳定的电气连接。
    使用建议:
    - 在设计 PCB 布局时,需确保接触点在最终装配位置内。
    - 注意避免接触针偏离配对焊盘区域。
    - 确保焊膏厚度不影响 PCB 的堆叠高度。

    兼容性和支持


    - 兼容性:可与特定规格的 PCB 配合使用。
    - 支持信息:详细规格可参见 201-01-073。
    - 维护信息:厂商提供全面的技术支持和服务。

    常见问题与解决方案


    - 问题:装配时接触针偏移。
    - 解决方案:确保所有接触针都在配对焊盘区域内,防止偏离。
    - 问题:连接不稳定。
    - 解决方案:检查 PCB 是否平行并对准,确保没有过度变形。
    - 问题:无法承受预期电流。
    - 解决方案:确认使用正确的电流评级并进行定期检查。

    总结和推荐


    Dual Row Stacker 9158-000 BTB 连接器在应用上表现出色,具有成本效益高、可靠性强和抗震性好的优点。特别是其独特的接触设计使其在实际应用中非常灵活且稳定。综合来看,这款产品非常适合需要高可靠性和耐用性的电子产品制造商选择使用。强烈推荐在相关应用场景中使用此产品。

00-9158-016-025-062参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 16pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 1mm
长*宽*高 9mm(长度)*7mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
