1714461115

厂牌: MOLEX
产品描述: 焊盘 800μm 2 60pin 贴片安装 27.4mm(长度)*3.6mm(高度)
供应商型号: WM24133TR-ND
供应商: Digi-Key
标准整包数: 500

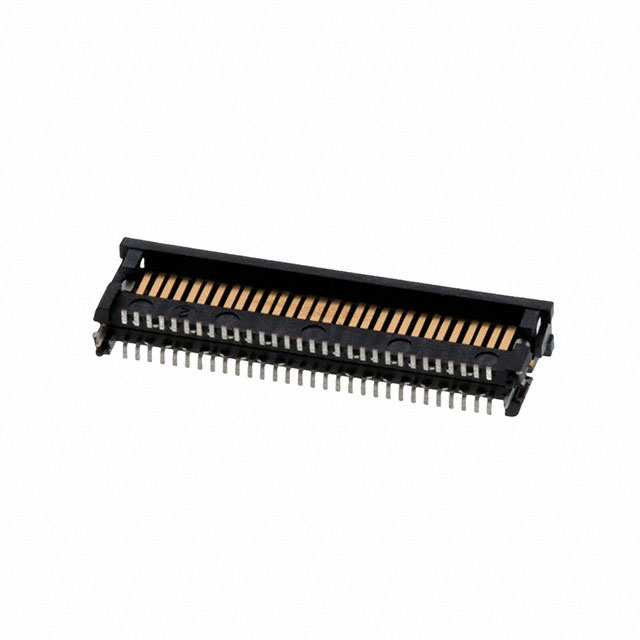

MOLEX 矩形连接器 - 板垫片/叠接器(板对板) 1714461115

1714461115概述

    电子元器件产品技术手册:SpeedMezz Connector Family

    产品简介


    SpeedMezz Connector Family 是一款用于板对板连接的高速连接器系列。这款名为 SpeedStack 的垂直插头,具有0.80mm的针距和2.90mm的高度,具备60个电路通道,并通过UL94V-0认证,采用黑色树脂材料。适用于需要高性能、高可靠性的板对板连接场景,广泛应用于服务器、通信设备、工业控制等领域。

    技术参数


    - 电路数(已加载): 60
    - 电路数(最大): 60
    - 颜色: 黑色
    - 耐用性(最大配接次数): 20次
    - 材料 - 金属: 铜合金
    - 材料 - 电镀(接触点): 金
    - 材料 - 电镀(端接点): 锡
    - 材料 - 树脂: 液晶聚合物
    - 净重: 0.638g
    - 引脚排数: 2
    - 方向: 垂直
    - 封装类型: 指带式卷装
    - 针距(接触界面): 0.80mm
    - 针距(端接界面): 0.80mm
    - 最小电镀层厚度(接触界面): 0.762μm
    - 最小电镀层厚度(端接界面): 0.762μm
    - 表面贴装兼容性: 是
    - 温度范围(工作温度): -40°C 至 +105°C
    - 电流 - 最大值(每触点): 0.8A
    - 电压 - 最大值: 5V AC(RMS)/DC

    产品特点和优势


    - 高密度设计:60个电路通道提供高密度连接能力。
    - 可靠耐用:20次的耐用性使得其适合反复使用的应用场景。
    - 广泛的温度适应性:能够在极端温度环境中保持稳定性能。
    - 优良的电气性能:支持最高5V的交流和直流电压,并且每个触点可承受高达0.8A的电流。
    - 环保材料:通过RoHS和REACH认证,符合环保标准。

    应用案例和使用建议


    应用案例:SpeedStack 连接器系列广泛应用于服务器、通信设备及工业自动化系统,例如数据中心的主板互连、服务器机箱之间的高速信号传输等。
    使用建议:在安装过程中,应注意确保良好的焊接质量,避免短路;并严格按照手册中规定的温度范围进行操作,以确保长时间的稳定运行。

    兼容性和支持


    SpeedStack 垂直插头与 SpeedStack 垂直插座 171450 相兼容。制造商提供全面的技术支持和售后服务,帮助客户解决在应用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:连接器在多次插拔后出现接触不良。
    - 解决方法:检查连接器的电镀层是否磨损,必要时更换新的连接器。
    2. 问题:焊接过程中出现虚焊现象。
    - 解决方法:确保焊接温度和时间满足要求,使用合适的助焊剂,并仔细清理焊接区域。

    总结和推荐


    综上所述,SpeedMezz Connector Family(SpeedStack)是一款在板对板连接领域表现出色的高性能连接器。其高密度、可靠的电气特性和广泛的应用场景使其在市场上具有较强的竞争力。对于需要高速度和高可靠性连接的系统来说,SpeedStack 是一个理想的选择。因此,我们强烈推荐该产品。

1714461115参数

参数
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 60pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
长*宽*高 27.4mm(长度)*3.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1714461115厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1714461115数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 板垫片/叠接器(板对板) MOLEX 1714461115 1714461115数据手册

1714461115封装设计

查看详情并下载
Symbol
Footprint
3D Model
