190110040

厂牌: MOLEX

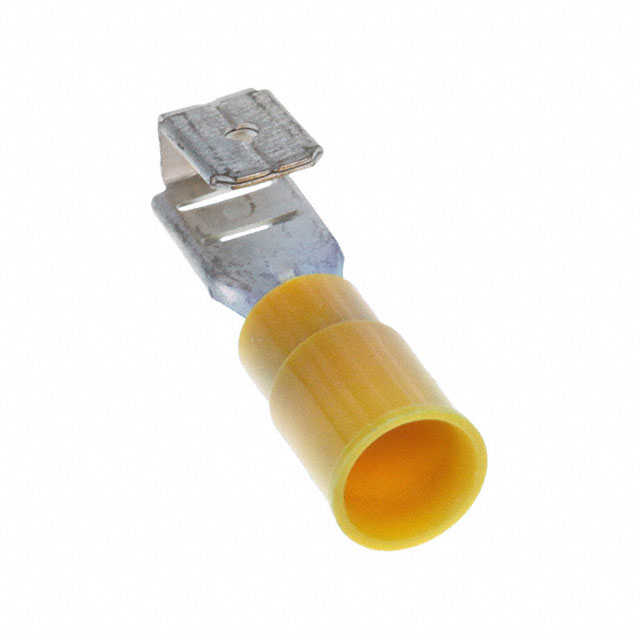

产品描述: Quick Disconnect Terminal 12AWG Brass Yellow F 25.65mm Tin Avikrimp™ T/R
供应商型号: Q-190110040
供应商: 期货订购
标准整包数: 2000
MOLEX 端子 - 快速连接/快速断开端子 190110040

190110040概述


    产品简介


    绝缘压接快速断开连接器(InsulKrimp Quick Disconnects)是专为电子电路设计的一种高性能连接器。本产品覆盖了从26 AWG到10 AWG的导线范围,适用于各种电子设备和控制系统。这些连接器具有全面的绝缘保护,确保在安装和操作过程中的人身安全。此外,它们还符合国际标准的安全认证要求,适合广泛应用在电力、通讯和自动化等领域。

    技术参数


    - 产品类型:绝缘压接快速断开连接器
    - 电气特性:
    - 电压等级:600VAC
    - 电流等级:
    - 26 AWG: 不适用
    - 24 AWG: 不适用
    - 22 AWG: 3A
    - 20 AWG: 4A
    - 18 AWG: 7A
    - 16 AWG: 10A
    - 14 AWG: 15A
    - 12 AWG: 20A
    - 10 AWG: 24A
    - 最高工作温度:105°C (221°F)
    - 安全认证:UL认证,CSA认证,RoHS合规
    - 物理特性:
    - 材料:黄铜C26000(部分型号采用黄铜C26000或紫铜C11000)
    - 镀层:表面镀100微英寸的哑光锡,部分型号镀锌铬酸盐
    - 绝缘材料:尼龙94V2或94V0(部分型号采用PVC94V2)

    产品特点和优势


    绝缘压接快速断开连接器以其全面的绝缘保护著称,这使得它在高压和高温环境下也能安全可靠地运行。它采用了高强度的黄铜材质,使其能够在恶劣条件下保持良好的电气性能和机械强度。这些连接器易于安装,节省了时间和成本。同时,它们还具备出色的耐热性能,最高可承受105°C的工作温度,适用于各种工业和商业应用。此外,绝缘压接快速断开连接器符合严格的环保标准,如RoHS认证,确保了对环境友好的生产过程。

    应用案例和使用建议


    应用案例
    这些连接器广泛应用于电力系统、自动化控制装置以及通讯设备中。例如,在电动汽车充电站中,这些连接器可以提供可靠的电源连接,确保稳定供电。在工业控制系统中,这些连接器能够保证信号传输的稳定性,减少干扰和故障率。
    使用建议
    为了更好地发挥绝缘压接快速断开连接器的性能,建议遵循以下几点:
    - 在选择连接器时,确保所选型号的电流等级符合导线规格。
    - 安装时要严格按照技术手册进行,确保连接器完全压接到位。
    - 定期检查连接器的绝缘层是否有损坏或老化现象,及时更换以保证安全使用。

    兼容性和支持


    这些绝缘压接快速断开连接器与其他电子元件和设备具有很好的兼容性。厂商提供了详尽的技术支持和维护服务,帮助用户解决使用过程中遇到的各种问题。购买后,用户还可以通过官方渠道获取更多技术资料和支持,确保设备的长期稳定运行。

    常见问题与解决方案


    - 问题:绝缘层损坏如何处理?
    - 解决方法:及时更换连接器,避免因绝缘层破损导致短路或其他安全隐患。
    - 问题:接触电阻过高怎么办?
    - 解决方法:重新压接连接器,确保接触良好;若问题依旧,检查连接器是否需要更换。
    - 问题:拉力不足影响连接稳定性怎么办?
    - 解决方法:调整压接工具的压力设置,确保达到规定的拉力标准;必要时可更换连接器。

    总结和推荐


    综上所述,绝缘压接快速断开连接器以其高可靠性、耐用性和广泛的适用范围而备受推崇。它们不仅在电力和通信行业中有广泛的应用,而且在工业控制领域也表现出色。对于那些寻求高效、安全连接解决方案的专业人士来说,这是一个极佳的选择。我们强烈推荐这款产品,相信它将为您带来卓越的性能体验。

190110040参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

190110040厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

190110040数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 190110040 190110040数据手册

190110040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.6385
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3277
