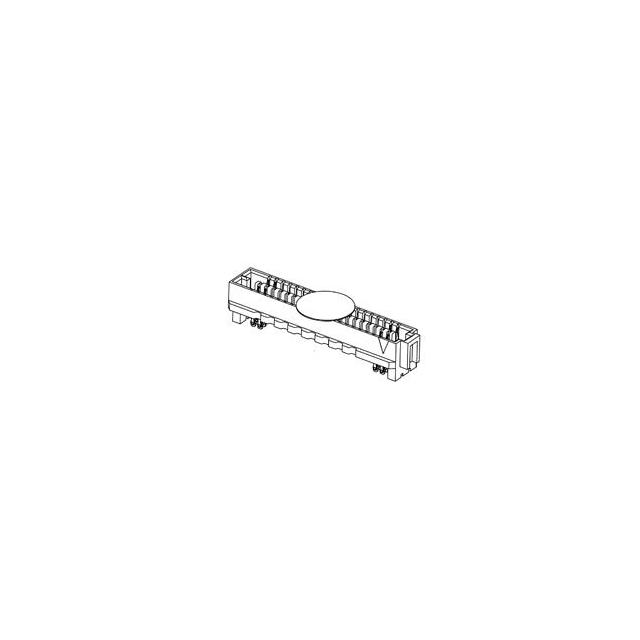

465574245

厂牌: MOLEX
产品描述: Female,High Density Array 1.27mm 4 160pin 8mm,8.5mm,9mm,9.5mm,10.5mm,11mm,13mm 6.05mm 760nm 金 贴片安装 57.96mm(长度)*7.06mm(高度)
供应商型号: Q-465574245
供应商: 期货订购
标准整包数: 300
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 465574245

465574245概述

    Seary Slim (4 Row) Receptacle Assembly 1.27/.050 Pitch

    产品简介


    Seary Slim系列是Molectron电子技术有限责任公司开发的一款高性能连接器,特别适用于需要高密度布线和紧凑空间的应用场景。该系列连接器采用四行设计,提供1.27毫米(0.050英寸)的间距,确保信号传输的稳定性和可靠性。它们广泛应用于消费电子、工业自动化、医疗设备、通信设备等领域。

    技术参数


    - 尺寸单位: 毫米/英寸(1:1)
    - 材料:
    - 外壳: 玻璃填充液晶聚合物 (LCP),UL94V-0等级,黑色
    - 触点: 铜合金
    - 焊料: 95.5%锡、3.8%银、0.7%铜
    - 表面处理:
    - 触点区域最小30微英寸金涂层
    - 尾部区域最小50微英寸锡涂层
    - 全部覆盖镍基底层
    - 包装规格: 卷带包装
    - 兼容插头系列: Seary Slim插头装配系列46556
    - 适用规范: PS-45970-001, PK-45971-002, AS-45970-001, PS-45499-002 Class B
    技术规格表:
    | 排数 | 位置数 | 尺寸 (mm) | 数量 |
    ||
    | 4 | 10 | 19.88/0.784 | 8 |
    | 4 | 15 | 26.23/1.034 | 14 |
    | 4 | 20 | 32.58/1.284 | 18 |
    | 4 | 25 | 38.93/1.534 | 24 |
    | 4 | 30 | 45.28/1.784 | 28 |
    | 4 | 35 | 51.63/2.034 | 34 |
    | 4 | 40 | 57.98/2.284 | 38 |
    | 4 | 45 | 64.33/2.534 | 44 |
    | 4 | 50 | 70.68/2.784 | 48 |
    工作环境:
    - 堆叠高度:
    - 5.00 mm: 2.00 - 7.00 mm
    - 6.00 mm: 2.00 - 8.00 mm
    - 6.50 mm: 2.00 - 8.50 mm
    - 7.50 mm: 2.00 - 9.50 mm
    - 8.00 mm: 2.00 - 10.00 mm

    产品特点和优势


    Seary Slim系列连接器的主要特点是其高密度排列和紧凑的外形尺寸。此外,其金涂层和镍基底层能有效防止腐蚀和氧化,提高长期稳定性。这些特性使其成为各种高性能应用的理想选择。该系列还具备优异的机械强度和电气性能,保证了连接的可靠性和耐用性。

    应用案例和使用建议


    - 消费电子: 可用于智能手机、平板电脑和其他便携式设备的内部连接。
    - 工业自动化: 在工厂自动化系统中实现信号和电源传输。
    - 医疗设备: 用于医疗器械的精密连接。
    - 通信设备: 在数据中心和通信基站中传输高速数据信号。
    使用建议:
    - 为避免损坏,安装时请严格按照手册中的指引操作。
    - 考虑到连接器的高密度布局,在组装过程中应特别注意对准和固定。
    - 确保焊盘设计符合推荐标准,以增强焊接的可靠性和一致性。

    兼容性和支持


    Seary Slim系列插头装配系列46556与之兼容,适用于多种电子产品。制造商提供全面的技术支持和维护服务,包括详尽的产品文档和技术咨询。

    常见问题与解决方案


    - 问题1: 安装过程中连接器不易插入插座。
    - 解决方案: 检查插针和插孔是否对齐,确保没有弯曲或损坏。

    - 问题2: 连接器出现接触不良。
    - 解决方案: 检查焊盘设计和焊接工艺是否符合要求,确认焊点的质量。

    总结和推荐


    Seary Slim (4 Row) Receptacle Assembly凭借其紧凑的设计、可靠的性能和广泛的适用性,成为市场上极具竞争力的产品。其优秀的电气特性和机械稳定性使其在多个领域内表现出色。强烈推荐使用此系列产品,尤其对于追求高效能和紧凑空间布局的应用场景。

465574245参数

参数
接合堆叠高度 8mm,8.5mm,9mm,9.5mm,10.5mm,11mm,13mm
触头镀层厚度 760nm
类型 Female,High Density Array
间距 1.27mm
排数 4
触头镀层
板上高度 6.05mm
针脚数 160pin
长*宽*高 57.96mm(长度)*7.06mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

465574245厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

465574245数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 465574245 465574245数据手册

465574245封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 79.1025
库存: 30000
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 23730.75
直接购买
加入购物车
