465571145

厂牌: MOLEX
产品描述: Female,High Density Array 1.27mm 4 40pin 7mm,7.5mm,8mm,8.5mm,9.5mm,10mm,12mm 5.05mm 760nm 金 贴片安装
供应商型号: 465571145
供应商: 云汉优选
标准整包数: 10

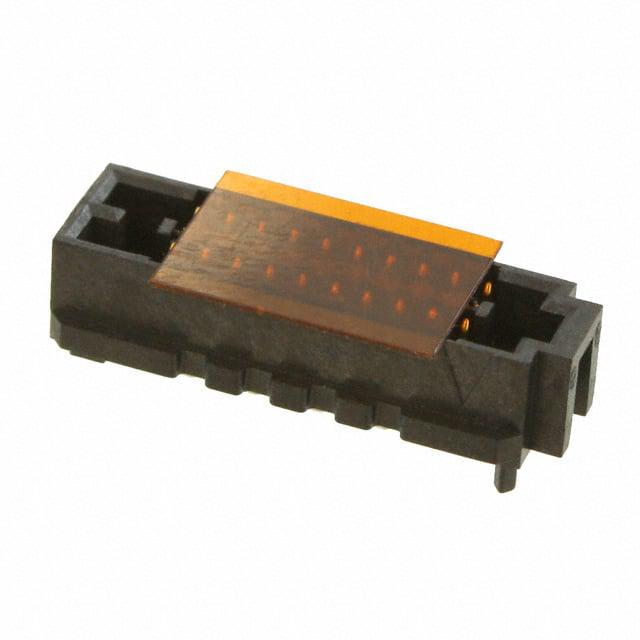

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 465571145

465571145概述

    SEARAY CONNECTOR SYSTEM:一种高性能PCB连接器

    产品简介


    SEARAY连接器系统是一系列1.27毫米(0.050英寸)中心线间距(pitch)的印刷电路板(PCB)连接器。该系统包括插头连接器和插座连接器,提供多种堆叠高度和电路尺寸选择。具体型号包括:
    - 45970 SEARAY插头连接器
    - 45971 SEARAY插座连接器
    - 46556 SEARAY纤薄型插头连接器
    - 46557 SEARAY纤薄型插座连接器
    这些连接器被广泛应用于电信、消费电子、工业自动化、军事和航空航天等多个领域,尤其适用于需要高可靠性、小尺寸和高性能的场合。

    技术参数


    SEARAY连接器系统具备多项关键技术参数,确保其卓越的性能和广泛的适用性。以下是其核心的技术规格:
    - 电流:2.7安培(注意:每个行的相邻6个电路的电流限制为2.7安培)
    - 电压:240伏交流电
    - 温度范围:工作温度-55°C至+125°C;非工作温度-55°C至+125°C
    - 阻抗:差分信号对100Ω ±10%;单端信号50Ω ±10%
    - 数字带宽:差分信号对可达12.5 Gbps
    此外,该连接器系统还通过了UL(E29179)和CSA(019980)的安全认证,确保其在各种环境下均具有高度可靠性。

    产品特点和优势


    SEARAY连接器系统的设计独特且先进,具有以下几个显著的优势:
    - 高强度和耐用性:经过严格的机械性能测试,如随机振动测试、机械冲击测试和热冲击测试等,能够承受极端条件。
    - 高带宽性能:提供高达12.5 Gbps的数字带宽,支持高速数据传输。
    - 环保兼容性:经过多种恶劣环境下的测试,如混合流动气体测试、尘土测试等,确保连接器在各类复杂环境中仍能保持稳定运行。
    - 兼容性广:设计用于不同堆叠高度和电路尺寸,能够灵活适应多种应用场景。

    应用案例和使用建议


    SEARAY连接器系统在多个领域的实际应用中表现出色。例如,在电信领域,它可用于路由器、交换机和光纤收发器等设备,提供可靠的数据传输。在消费电子领域,它可应用于智能手机和平板电脑等便携式设备。
    使用建议方面,建议在组装过程中遵循适当的防静电措施,并确保正确的堆叠高度和电路尺寸配置以实现最佳性能。同时,定期检查连接器的状态和清洁接触点,有助于延长其使用寿命。

    兼容性和支持


    SEARAY连接器系统与其他标准连接器具有良好的兼容性,可以方便地与现有系统集成。Molex公司提供了全面的技术支持,包括详细的销售图纸、产品文档和安装指南。对于产品故障或其他技术支持需求,可通过官方渠道联系专业服务团队进行快速响应。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见的问题,以下列出几种典型情况及解决方案:
    - 连接不稳定:确保连接器完全插入并锁定到位。使用专用工具(如有)确保正确安装。
    - 接触电阻高:清洁接触点,去除污垢和氧化层。必要时,更换已损坏的连接器。
    - 信号中断:检查连接器是否正确焊接并牢固连接到电路板。确保焊接质量符合规范。

    总结和推荐


    综上所述,SEARAY连接器系统以其出色的电气性能、机械强度和广泛的适用性,在高性能电子系统中具有明显的优势。特别是在需要高速数据传输和恶劣环境耐受性的应用场合,其表现尤为突出。因此,强烈推荐这一款高效可靠的连接器系统。
    如果你正在寻找一款既可靠又耐用的PCB连接器,SEARAY连接器系统无疑是最佳选择之一。

465571145参数

参数
针脚数 40pin
接合堆叠高度 7mm,7.5mm,8mm,8.5mm,9.5mm,10mm,12mm
触头镀层厚度 760nm
类型 Female,High Density Array
间距 1.27mm
排数 4
触头镀层
板上高度 5.05mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

465571145厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

465571145数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 465571145 465571145数据手册

465571145封装设计

查看详情并下载
Symbol
Footprint
3D Model
