190230008

厂牌: MOLEX

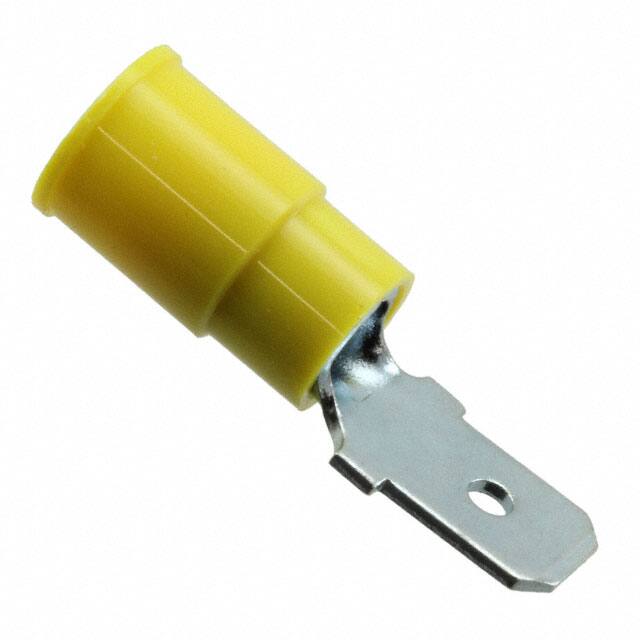

产品描述: Quick Disconnect Terminal 10-12AWG Brass Yellow M 27.94mm Zinc Chromate InsulKrimp™ Bag
供应商型号: Q-190230008
供应商: 期货订购
标准整包数: 2000
MOLEX 端子 - 快速连接/快速断开端子 190230008

190230008概述

    # INSULKRIMP QUICK DISCONNECTS 技术手册

    产品简介


    基本介绍
    INSULKRIMP 快速断开连接器(Quick Disconnects)是一种广泛应用于电气连接中的高效、可靠的产品。这些连接器主要适用于26至10AWG范围内的电线,提供全绝缘或部分绝缘选项,确保在电气应用中的安全性。这类连接器主要用于需要快速、方便且安全的电气连接的场合。
    主要功能和应用领域
    - 主要功能:快速连接和断开电路,实现电气线路的便捷安装和维护。
    - 应用领域:汽车制造、工业自动化、智能家居、仪器仪表等领域。

    技术参数


    规格与性能参数
    | 项目 | 描述 |

    | 电压等级 | 600VAC |
    | 电流等级 | 26AWG 至 10AWG |
    | 最大操作温度 | 105°C (221°F) |
    | 绝缘材料 | 尼龙 94V2 或 94V0;PVC 94V2 |
    支持的电气特性
    - 电介质强度测试:样品需在3400伏下测试1分钟,不允许发生击穿。
    - 接触电阻(低水平):测试初始值不得超过10毫欧姆。
    - 拉拔力测试:拉拔力测试的最低标准为8磅到80磅不等。
    工作环境
    - 温度:-40°C 至 +105°C
    - 环境湿度:0%至95%RH(非冷凝)

    产品特点和优势


    独特功能与优势
    - 安全合规:UL认证、CSA认证及RoHS符合性确保产品的质量和安全性。
    - 多尺寸选择:提供了多种AWG尺寸,满足不同应用需求。
    - 可靠的机械特性:高拉拔力和稳固的绝缘确保了长期使用的可靠性。
    - 快速连接:采用绝缘设计,简化安装过程并提高维护效率。

    应用案例和使用建议


    应用场景
    - 汽车制造:用于引擎控制单元、传感器等关键部件之间的电气连接。
    - 智能家居:在智能照明系统、温控系统中作为安全可靠的连接点。
    - 工业自动化:适合于自动化生产线中复杂的信号传输和控制回路。
    使用建议
    - 温度管理:确保在极端温度条件下(如-40°C至+105°C),进行适当的散热处理。
    - 拉拔力注意:避免超过规定的最大拉拔力标准,以免影响电气连接的稳定性。
    - 定期检查:定期检查绝缘层和接触点的完整性,以确保长期稳定运行。

    兼容性和支持


    兼容性
    - 兼容性说明:可与多种AWG电线型号兼容,适用于多种电气设备。
    - 产品兼容性:可以与其他品牌的标准快速断开连接器相配合使用,无需特定适配器。
    支持服务
    - 技术支持:提供全方位的技术咨询和支持服务。
    - 维修与保养:根据产品手册提供的维护指导进行定期保养。

    常见问题与解决方案


    问题与解决方法
    - 问题1:连接器出现接触不良现象
    - 解决方案:检查接触点是否清洁并重新插入连接器,必要时更换新的连接器。
    - 问题2:绝缘材料破损
    - 解决方案:立即替换受损的连接器,并检查周围环境是否有腐蚀性物质。
    - 问题3:电流过载导致温度升高
    - 解决方案:检查负载电流是否超出额定值,并适当减少负载。

    总结和推荐


    综合评估
    - 优点:全绝缘设计提供卓越的安全性,UL认证和RoHS符合性确保高品质;多种AWG型号选择适应不同的应用场景。
    - 缺点:价格相对较高,但对于高质量要求的应用场景来说是值得的。
    推荐结论
    INSULKRIMP快速断开连接器因其卓越的电气性能和可靠性,在许多高要求的电气应用场景中表现出色。虽然成本较高,但其全面的安全性和适应性使其成为值得推荐的产品。建议在复杂、高性能的电气系统中优先考虑使用。

190230008参数

参数
27.94mm(mm)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

190230008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

190230008数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 190230008 190230008数据手册

190230008封装设计

查看详情并下载
Symbol
Footprint
3D Model
