430315003

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀锡压接端子 公端子, Micro-Fit TPA系列
供应商型号: 430315003
供应商: 云汉优选
标准整包数: 100

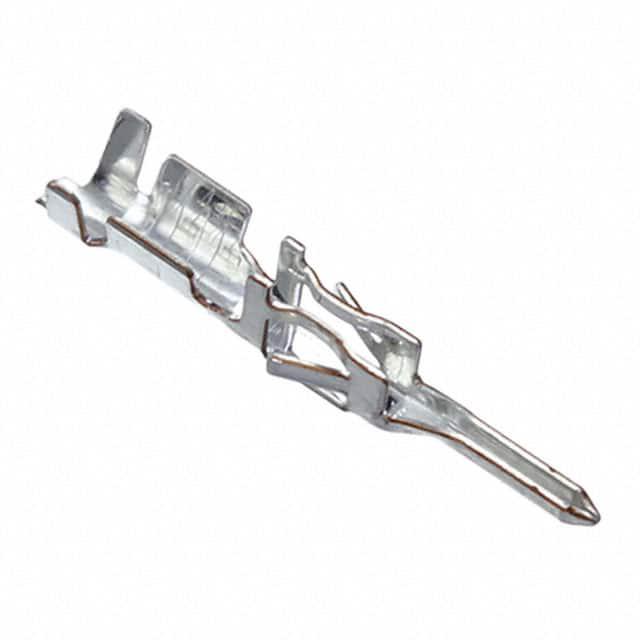

MOLEX 矩形连接器 - 触头 430315003

430315003概述

    Micro-Fit TPA Male Crimp Terminal 技术手册

    产品简介


    Micro-Fit TPA Male Crimp Terminal 是一款专为高密度连接设计的电子元器件。它属于Micro-Fit系列,主要应用于工业自动化、电信设施、消费电子产品等领域。这种终端主要用于插头外壳系列200875中,具有多种尺寸和材料选项,以适应不同的应用需求。

    技术参数


    - 材料: 铜合金磷青铜
    - 表面处理:
    - "A" - 预镀锡(1µm - 2.5µm)
    - "B" - 最低0.38µm选择性金覆盖2.5µm选择性锡,整体镍(1.27µm)
    - "C" - 最低0.76µm选择性金覆盖2.5µm选择性锡,整体镍(1.27µm)
    - "D" - 最低2.5µm哑光锡覆盖1.27µm整体镍
    - 终端型号: PS-43045, PS-43650, PS-44300-001
    - 包装规格:
    - 盘装 (REELED): PK-43031-001
    - 散装 (LOOSE): PK-43030-003
    - 电线尺寸:
    - 20-24 AWG: 最大绝缘外径1.85mm
    - 26-30 AWG: 最大绝缘外径1.27mm

    产品特点和优势


    Micro-Fit TPA Male Crimp Terminal 具有以下几个显著特点:
    - 可靠连接: 使用铜合金磷青铜材料确保了良好的导电性和机械强度。
    - 多样化的表面处理: 提供多种表面处理选项,以适应不同的应用环境。
    - 高密度连接: 适用于高密度连接需求,适合紧凑空间的应用场景。
    - 易于安装: 支持带状盘装和散装两种包装方式,方便不同场合的使用。

    应用案例和使用建议


    这些终端通常用于插头外壳系列200875中,可以广泛应用于工业自动化控制系统、通信基站、汽车电子等领域。例如,在汽车电子系统中,它可以用于连接控制单元和传感器,提供可靠的信号传输。
    使用建议:
    - 确保电线绝缘层不超过规定直径,以免影响连接效果。
    - 安装时注意正确放置电线的位置,确保金属端子与电线接触良好。
    - 根据实际应用环境选择合适的表面处理方式。

    兼容性和支持


    - 兼容性: Micro-Fit TPA Male Crimp Terminal 与 Micro-Fit 插头外壳系列200875完全兼容。
    - 支持: Molex Electronic Technologies LLC 提供详细的技术支持和售后服务,用户可以通过官方渠道获取详细的安装指南和技术文档。

    常见问题与解决方案


    1. 问题: 连接不牢固,可能的原因是什么?
    - 解决方案: 检查电线绝缘层是否超出规定直径,确保电线插入深度符合要求。
    2. 问题: 表面处理选项不清楚如何选择?
    - 解决方案: 根据具体应用环境选择相应的表面处理方式。如果需要较高的导电性能,可以选择镀金;如果需要较高的耐磨性,可以选择镀锡。
    3. 问题: 如何检查终端的安装是否正确?
    - 解决方案: 通过万用表测试连接电阻,确保电阻值在正常范围内。

    总结和推荐


    Micro-Fit TPA Male Crimp Terminal 是一款高性能、可靠性和灵活性兼备的电子元器件,非常适合在高密度连接和紧凑空间的应用场景中使用。根据手册中的信息和实际应用经验,我们强烈推荐这款产品给需要高可靠性连接的工程师和设计师。

430315003参数

参数 值
触头镀层 锡
触头端接 压接
触头镀层厚度 1μm
类型 带印记
线规 20-24 AWG
长*宽*高 12.66mm(长度)*2.51mm(高度)
通用封装 -
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带装

430315003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430315003数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 430315003 430315003数据手册

430315003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.305
1000+ ¥ 0.295
5000+ ¥ 0.29
库存: 120
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 30.5
