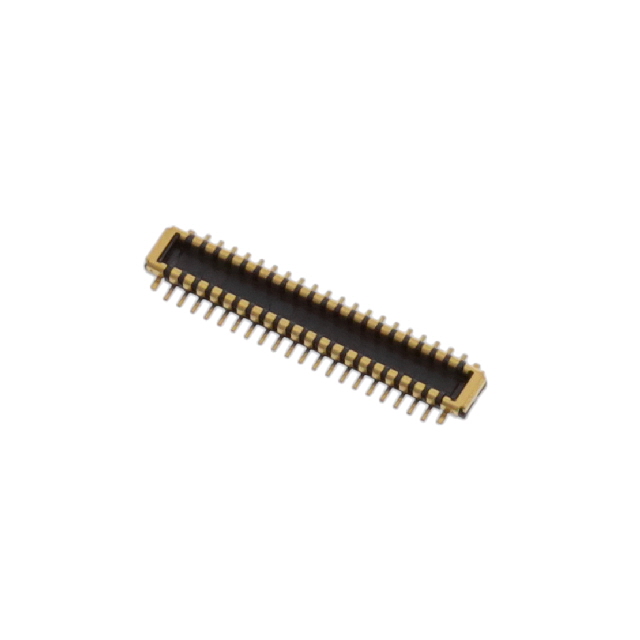

5050704022

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 350μm 2 40pin 600μm 480μm 100nm 金 SMD,P=0.35mm 贴片安装 8.31mm(长度)*2mm(高度)
供应商型号: 23-5050704022TR-ND
供应商: Digi-Key
标准整包数: 8000
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5050704022

5050704022概述

    # SlimStack Board-to-Board/Board-to-FPC 连接器技术手册

    产品简介


    SlimStack Board-to-Board/Board-to-FPC 连接器是一种高性能的板对板及板对柔性印刷电路(FPC)连接解决方案。该系列连接器通过创新的设计,在小型化和高效性方面表现卓越,特别适用于需要高密度布线和紧凑空间布局的应用场景。其典型应用场景包括智能手机、平板电脑、物联网设备以及各类便携式电子设备。
    产品类型:
    - 板对板连接器
    - 板对FPC连接器
    主要功能:
    - 支持0.35mm超窄间距设计
    - 提供垂直连接方向
    - 采用双排结构设计
    - 提供锁扣设计确保稳定连接
    应用领域:
    - 智能手机和平板电脑
    - 物联网设备
    - 医疗电子设备
    - 通信设备

    技术参数


    | 参数名称 | 值 |

    | 产品家族 | PCB Headers |
    | 系列 | 505070 |
    | 接触点数量 | 最大40个 |
    | 插拔次数 | 最大30次循环 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 电压等级 | 最大50V AC (RMS)/DC |
    | 最大电流容量 | 0.3A/3.0A |
    | 载流体材料 | 铜合金 |
    | 终端电镀层 | 金锡 |
    | 外壳树脂材料 | 液晶聚合物 |
    | 极化方式 | 对插极化 |
    | 材料环保标准 | 符合RoHS、REACH等国际标准 |

    产品特点和优势


    SlimStack Board-to-Board/Board-to-FPC 连接器以其紧凑的设计和卓越的电气性能脱颖而出。以下是其关键特点:
    - 超窄间距:0.35mm的微小间距设计,适合高密度布线需求。
    - 高可靠性:高达30次插拔周期的设计保证了长期使用的稳定性。
    - 节能环保:符合RoHS和REACH环保要求,减少有害物质使用。
    - 多样化配置:提供多种高度选择(0.60mm或0.70mm),适应不同厚度的PCB板。
    - 优异的信号完整性:低接触电阻和优秀的电磁干扰屏蔽能力,确保信号传输质量。

    应用案例和使用建议


    应用案例
    SlimStack系列连接器广泛应用于消费类电子产品中,例如智能手机的内部组件连接。此外,它也被用于医疗设备的小型化模块间连接,以及汽车电子系统的紧凑设计。
    使用建议
    为了最大化SlimStack连接器的优势,建议如下:
    1. 正确安装:确保插头与插座完全对齐后再进行插入操作,避免强行插入导致损坏。
    2. 定期检查:对于频繁使用的连接点,应定期检查是否有磨损迹象,并及时更换部件。
    3. 清洁保养:保持连接器表面干净无尘,防止灰尘积累影响导电性能。

    兼容性和支持


    SlimStack系列连接器与Molex公司生产的其他相关产品具有良好的兼容性,如SlimStack SSB RP插座(型号505066, 505270)。同时,Molex公司为客户提供全面的技术支持服务,包括产品选型指导、样品申请以及售后技术支持等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔困难 | 检查连接器是否对准,尝试重新插拔 |
    | 接触不良 | 清洁接触面,确保没有污垢残留 |
    | 寿命短 | 减少不必要的频繁插拔操作 |

    总结和推荐


    综上所述,SlimStack Board-to-Board/Board-to-FPC 连接器凭借其紧凑的设计、高可靠性和环保特性,在众多应用场合展现了强大的竞争力。对于需要高密度连接且注重小型化的项目而言,这款连接器无疑是一个理想的选择。因此,我们强烈推荐此款产品给寻求高性能连接解决方案的工程师和技术人员。
    请注意,上述信息可能因时间推移而发生变化,请访问Molex官方网站获取最新资料。

5050704022参数

参数
间距 350μm
排数 2
触头镀层
板上高度 480μm
针脚数 40pin
接合堆叠高度 600μm
触头镀层厚度 100nm
类型 Outer Shroud Contacts,Plug
长*宽*高 8.31mm(长度)*2mm(高度)
通用封装 SMD,P=0.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
