431601302

产品分类: 刀片式电源连接器
厂牌: MOLEX
产品描述: Conn Wire to Board HDR 2 POS 7.5mm Solder RA Side Entry Thru-Hole Tray
供应商型号: Q-431601302
供应商: 期货订购
标准整包数: 1575

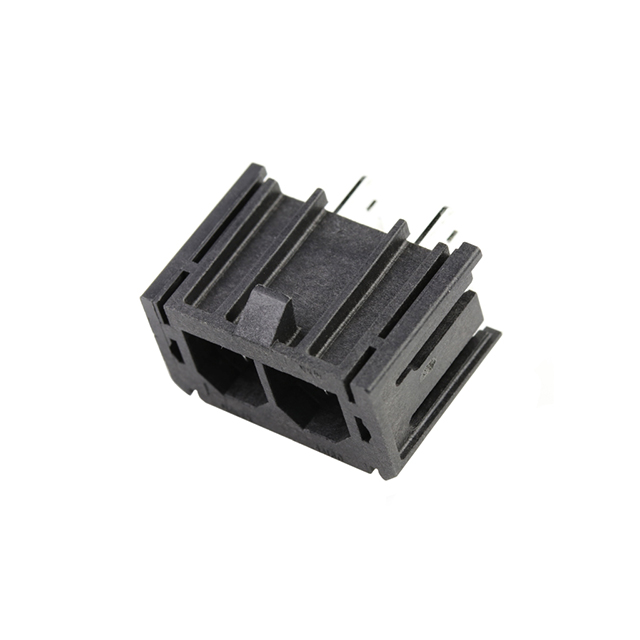

MOLEX 刀片式电源连接器 431601302

431601302概述

    SABRE .125 X .020 FLAT BLADE SYSTEM WITH TPA 产品技术手册

    1. 产品简介


    SABRE .125 (3.18) X .020 (0.51) 扁平刀系统带有TPA是一种适用于连接多种电线的应用的高性能接线系统。该系列的产品包含多款插头和插座组合,从2电路到8电路不等,可适用于不同数量的电路需求。此产品适用于多种工业应用,例如汽车、通信设备、家用电器及办公设备等领域。

    2. 技术参数


    - 连接器系列:中心线间距为7.50毫米(0.295英寸),采用压接技术和锡镀层。
    - 电压等级:600伏交流电(RMS)。
    - 电流等级:根据不同的电路和电线规格配置,提供的电流范围为10安培至16安培。
    - 适用电线规格:从14号到18号AWG电线,具体参见规格表中的详细数据。
    - 温度范围:
    - 运行温度:-40°C 到 +75°C
    - 非运行温度:-40°C 到 +100°C
    - 绝缘电阻:在未连接状态下,相邻端子间施加500 VDC电压时,最小绝缘电阻为1000兆欧姆。
    - 接触电阻:最大为30毫欧姆。
    - 振动和冲击测试:随机振动测试符合要求,冲击测试(机械)最大变化为5毫欧姆。
    - 耐湿性和盐雾测试:耐湿性测试在相对湿度90%-95%下保持5兆欧姆,耐盐雾测试经过48小时后接触电阻最大为10兆欧姆。

    3. 产品特点和优势


    - 广泛适用性:适合多种电路尺寸和电线规格,可适应各种工业应用。
    - 高可靠性:通过严格的电气和机械性能测试,确保了长时间使用下的稳定性。
    - 易于安装:标准化设计便于安装和维护。
    - 安全性:通过了多个安全机构的认证,包括UL、CSA和TUV,保证了产品使用的安全性。

    4. 应用案例和使用建议


    - 汽车应用:用于发动机控制单元、安全气囊、车身电子控制模块等关键部位。
    - 通信设备:适合光纤通信设备、网络交换机等设备间的高速信号传输。
    - 家电和办公设备:如电视、空调、打印机等设备的电源连接部分。

    使用建议:
    - 在高温或潮湿环境下使用时,应定期检查产品的绝缘性能,确保连接稳固。
    - 安装过程中需遵循正确的压接工艺,以确保良好的电气连接。
    - 选择合适的电线规格以满足应用中的电流需求。

    5. 兼容性和支持


    - 兼容性:产品与各种标准电线和连接器兼容,可以轻松集成到现有系统中。
    - 技术支持:提供全面的技术支持服务,包括安装指导、故障排查等,确保客户能够有效利用产品优势。

    6. 常见问题与解决方案


    - 问题一:连接器接触不良。
    - 解决方案:检查压接质量,确认电线与终端之间的连接紧密无误。
    - 问题二:绝缘电阻降低。
    - 解决方案:检查是否有污染物或损坏的迹象,必要时进行清洁或更换。

    7. 总结和推荐


    SABRE .125 X .020 扁平刀系统凭借其优良的电气性能、高可靠性和广泛的适用范围,在众多工业领域都有着显著的应用价值。建议用户根据自己的具体需求选择合适的型号,并注意按照正确的安装方法进行操作。总体来说,这是一个值得信赖的选择。

431601302参数

参数
长*宽*高 19.79mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘
