513382274

厂牌: MOLEX

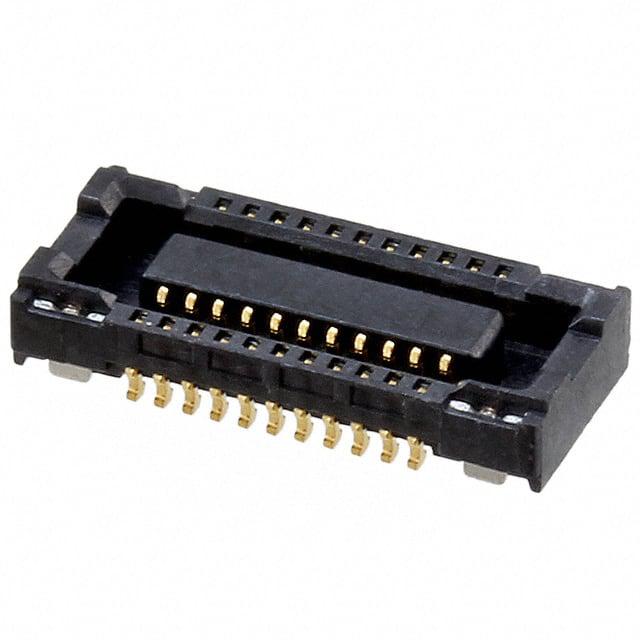

产品描述: Center Strip Contacts,Receptacle 400μm 2 22pin 1.5mm 1.35mm 203nm 金 SMD,P=0.4mm 贴片安装 7.66mm(长度)*3.4mm(高度)
供应商型号: 513382274
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 513382274

513382274概述

    # 产品技术手册:0.4毫米间距板对板连接器(高度1.5毫米)

    1. 产品简介


    本产品是一款0.4毫米间距的板对板连接器,具有高度仅为1.5毫米的设计特点。主要用于需要高密度和紧凑空间布局的应用场合。无铅设计符合环保要求,适用于消费类电子产品、通信设备以及工业控制等领域。其核心组件包括插头组件、插座组件及其相关配件。

    2. 技术参数


    电气性能
    - 额定电压: 50 V AC/DC(峰值)
    - 额定电流: 0.3 A
    - 接触电阻: ≤40毫欧
    - 绝缘电阻: ≥100兆欧姆
    - 耐压强度: 在相邻触点间施加250伏交流电,持续1分钟无击穿现象
    机械性能
    - 插入/拔取力: 插入力≤14.2牛顿,拔取力≥2.31牛顿
    - 终端保持力: ≥0.49牛顿
    - 重复插拔寿命: 经过30次循环后,接触电阻仍需小于80毫欧
    环境适应性
    - 工作温度范围: -25°C至+85°C
    - 储存条件: 温度-10°C至+50°C,湿度低于85%RH
    - 振动测试: 符合MIL-STD-202标准,能在冲击频率10Hz至55Hz范围内承受1.5毫米幅值振动长达2小时
    - 抗冲击性: 承受高达50G的加速度冲击,且外观无损伤
    - 热循环测试: 经历五个周期(-55°C到+85°C),接触电阻≤80毫欧

    3. 产品特点和优势


    此款0.4毫米间距板对板连接器具备多项显著优势:
    - 高密度设计: 极限缩小体积,满足小型化趋势。
    - 低接触电阻: 确保高效能电力传输。
    - 优异耐用性: 经过严苛环境下的多重验证,确保长期稳定运行。
    - 易于安装: 提供明确的操作指导,降低装配难度。
    - 环保合规: 全部采用无铅工艺,符合RoHS标准。
    4. 应用案例与使用建议
    应用案例
    - 智能手机和平板电脑: 提供内部模块间的高速数据交换。
    - 物联网设备: 实现紧凑型电路板间的可靠连接。
    - 医疗设备: 在紧凑空间内实现复杂电路布线需求。
    使用建议
    1. 在安装过程中务必遵循手册中描述的平行嵌合法则,避免倾斜插入导致的损坏。
    2. 使用合适的工具和夹具以减少人为操作误差。
    3. 定期检查连接状态,特别是在极端环境中长时间运行之后。

    5. 兼容性和支持


    该系列连接器与其他常见类型的连接器具有良好的兼容性,可用于广泛的PCB设计场景。此外,制造商提供全面的技术支持服务,包括定制化开发和技术咨询,帮助客户解决实际问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确认安装是否正确;清洁接触表面 |
    | 接触电阻过高 | 检查是否存在氧化层或其他污染物 |
    | 无法通过振动测试 | 确保所有螺钉均已紧固并重新测试 |
    7. 总结与推荐
    总体而言,这款0.4毫米间距板对板连接器凭借其卓越的电气性能、机械可靠性及适应多种恶劣环境的能力,在同类产品中脱颖而出。无论是从技术指标还是实际应用场景来看,都展现出了强大的市场竞争力。因此,我们强烈推荐将该系列产品应用于对空间利用率要求较高的电子设备中。

513382274参数

参数
触头镀层厚度 203nm
类型 Center Strip Contacts,Receptacle
间距 400μm
排数 2
触头镀层
板上高度 1.35mm
针脚数 22pin
接合堆叠高度 1.5mm
长*宽*高 7.66mm(长度)*3.4mm(高度)
通用封装 SMD,P=0.4mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装
